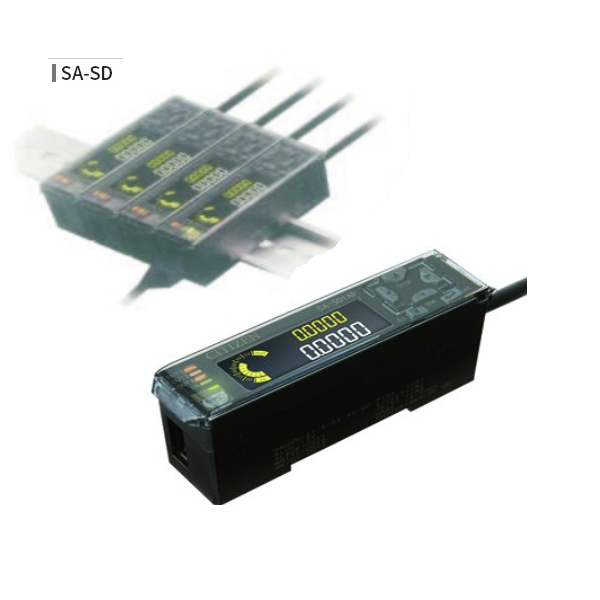

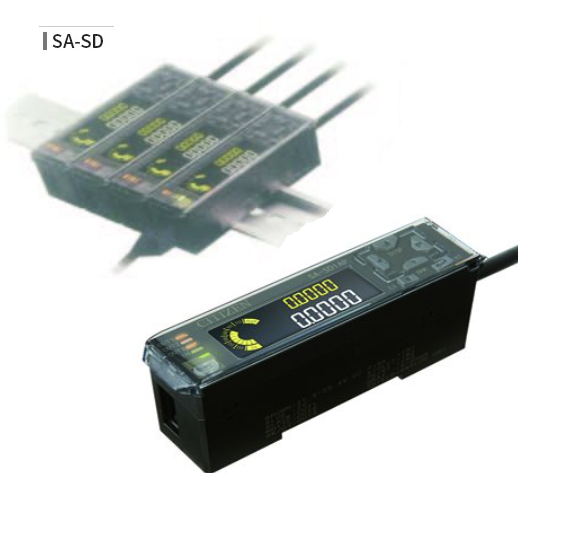

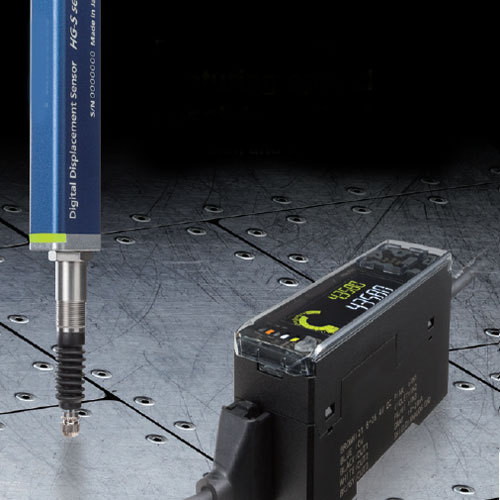

컨트롤러는 초소형
가능성을 넓히는 컴팩트 한 디자인.
원활한 업계 표준
고속 광범위한 네트워크를 지원합니다.

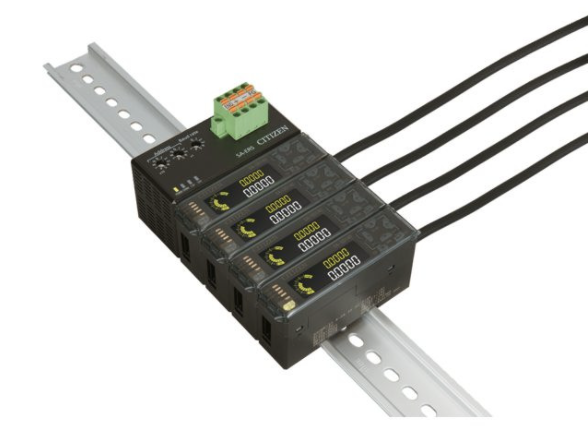

하나의 전원에서 16 대까지 연결할 수 있으며, DIN 레일에서의 배치에 적합합니다. 다양한 설정에 해당하는 2 단 디지털 표시로 실측치와 판정 값을 동시에 표시 할 수 있습니다.
친기 1 대에 자기를 최대 15 대 연결 수 모든 컨트롤러는 일괄 제어 할 수 있습니다.
다점의 연산도 용이합니다.

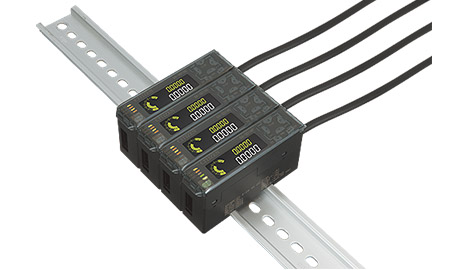

또한 DIN 레일에 대한 가이드 손톱을 갖춘 초소형 바디에서 라인에 연결 설치도 간단합니다.
※ 통신 유닛 사용시는 최대 14 대 연결가능
하나의 전원에서 16 대까지 연결할 수 있으며, 모든 컨트롤러가 일괄 제어 할 수 있습니다.

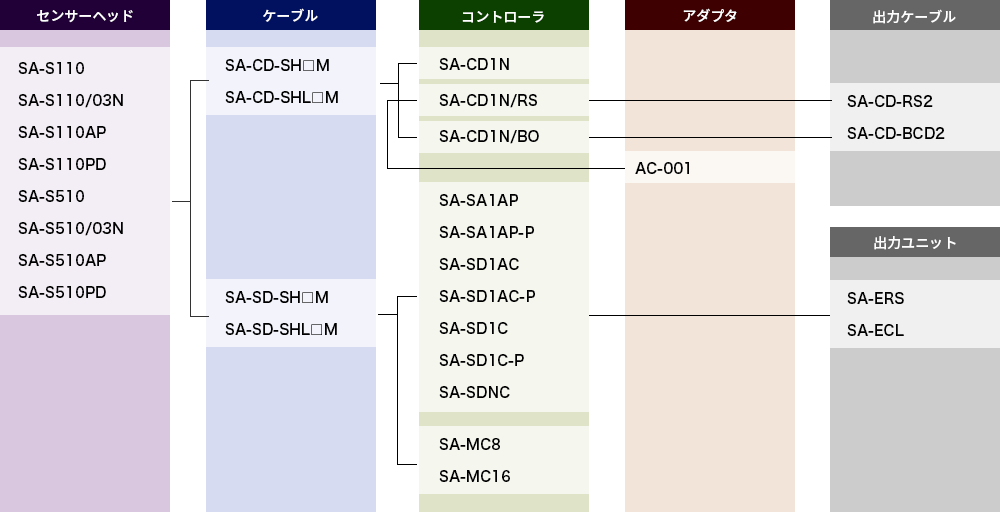

형상 | 유형 | 형식 | I / O 출력 | 측정 값 출력 | 해당 센서 헤드 | |
---|---|---|---|---|---|---|
소형 연결 | 친기 | SA-SD1AP | NPN | 전류 출력 | SA-S □□□ | |
SA-SD1AP-P | PNP | 전류 출력 | ||||
자 기 | SA-SD1AC | NPN | 전류 출력 | |||
SA-SD1AC-P | PNP | 전류 출력 | ||||
SA-SD1C | NPN | 없음 | ||||
SA-SD1C-P | PNP | 없음 | ||||
SA-SDNC | 없음 | 없음 |
종류 | 친기 | 자 기 | |||||
---|---|---|---|---|---|---|---|
고기능 타입 | 고기능 타입 | 표준 타입 | 배선 유형 | ||||
형식 | NPN 출력 | SA-SD1AP | SA-SD1AC | SA-SD1C | SA-SDNC | ||
PNP 출력 | SA-SD1AP-P | SA-SD1AC-P | SA-SD1C-P | ||||
연결 가능 대수 | 친기 1 대에 대해 자기 15 개 (통신 장치 연결시 : 기기는 최대 14 대까지) | ||||||
전원 전압 | 24V DC ± 10 % 리플 0.5V (PP)을 포함 | ||||||
소비 전류 (주 2) | 70mA 이하 (센서 헤드 연결시) | ||||||
아날로그 전류 출력 (주 3) | • 전류 출력 범위 : 4 ~ 20mA / FS (초기 값) • 이상시 출력 : 0mA • 직선 성 : ± 0.25 % FS • 부하 임피던스 : 250ΩMAX | - | |||||
제어 출력 (출력 1 / 출력 2 / 출력 3) | <NPN 출력 타입> NPN 트랜지스터 · 오픈 컬렉터 • 최대 유입 전류 : 50mA (주 4) •인가 전압 : 30V DC 이하 (출력 -0V 간) • 잔류 전압 : 1.5V 이하 (유입 전류 50mA에서) • 누설 전류 : 0.1mA 이하 <PNP 출력 타입> PNP 트랜지스터 · 오픈 컬렉터 • 최대 유출 전류 : 50mA (주 4) •인가 전압 : 30V DC 이하 (출력 - + V 간) • 잔류 전압 : 1.5V 이하 (유출 전류 50mA에서 ) • 누설 전류 : 0.1mA 이하 | - | |||||
단락 보호 | 장비 (자동 복귀 식) | - | |||||
판정 출력 | NO / NC 전환 식 | - | |||||
알람 출력 | 알람시에 오픈 | - | |||||
외부 입력 (입력 1 / 입력 2 / 입력 3) | <NPN 출력 타입> 무 접점 입력 또는 NPN 트랜지스터 · 오픈 컬렉터 • 입력 조건 ... 무효 : + 8V ~ + V DC 또는 개방 활성화 : 0 ~ + 1.2V DC • 입력 임피던스 : 약 10kΩ <PNP 출력 타입> 무 접점 입력 또는 PNP 트랜지스터 · 오픈 컬렉터 • 입력 조건 ... 무효 : 0 ~ + 0.6V DC 또는 개방 활성화 : + 4V ~ + V DC • 입력 임피던스 : 약 10kΩ | - | |||||
타이밍 입력 | 입력 시간 2ms 이상 (ON) | - | |||||
프리셋 입력 | 입력 시간 20ms 이상 (ON) | - | |||||
리셋 입력 | 입력 시간 20ms 이상 (ON) | - | |||||
뱅크 입력 A / B | 입력 시간 20ms 이상 (ON) | - | |||||
응답 시간 | 3ms, 5ms, 10ms, 100ms, 500ms, 1,000ms 전환 식 | ||||||
표시 분해능 | 0.1μm | ||||||
표시 범위 | -199.9999 ~ 199.9999mm | ||||||
보호 구조 | IP40 (IEC) | ||||||
오염도 | 2 | ||||||
사용 주위 온도 | -10 ~ + 50 ℃ (단, 결로 및 결빙되지 않을 것) (주 4), 보존시 : -20 ~ + 60 ° C | ||||||
사용 주위 습도 | 35 ~ 85 % RH, 보존시 : 35 ~ 85 % RH | ||||||
사용 고도 | 2,000m 이하 (주 5) | ||||||
재질 | 케이스 부 : 폴리 카보네이트, 커버 : 폴리 카보네이트 스위치 : 폴리 아세탈 | ||||||
케이블 | 0.2mm 2 2 심 (갈색, 청색 리드선) /0.15mm 2 7 심 복합 케이블 2m 포함 | 0.15mm 2 7 심 복합 케이블 2m 포함 | 0.15mm 2 6 심 캡 타이어 케이블 2m 포함 | - | |||
질량 (본체 만) | 약 140g | 약 140g | 약 130g | 약 60g |
자기 연결 대수 | 제어 출력의 최대 유입 / 유출 전류 | 사용 주위 온도 | ||||
---|---|---|---|---|---|---|
통신 장치 연결시 | ||||||
1 ~ 7 개 | 1 ~ 6 개 | 20mA | -10 ~ + 45 ℃ | |||
8 ~ 15 개 | 7 ~ 14 개 | 10mA |

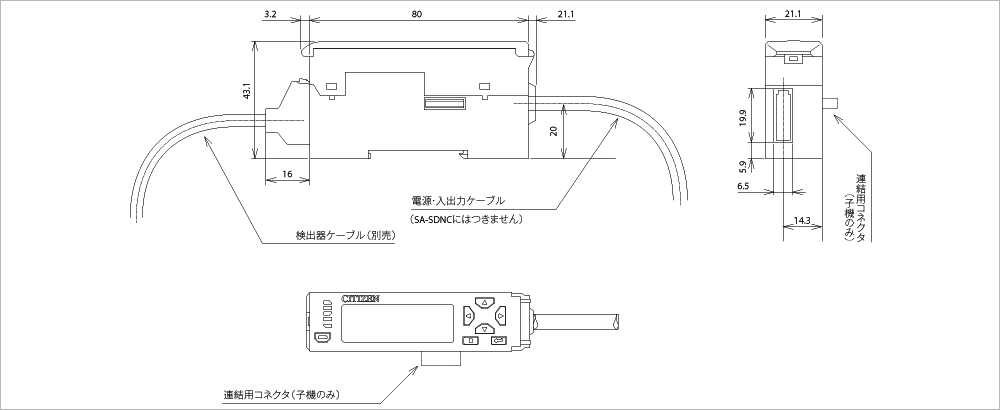

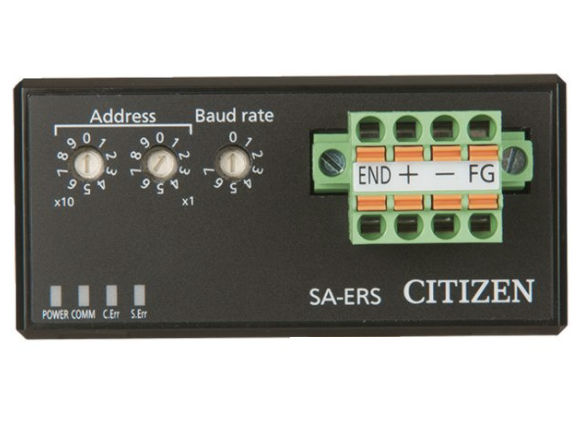

형상 | 종류 | RS-485 통신 장치 |
---|---|---|
MODEL | SA-ERS | |
적합 컨트롤러 | SA-SD □ | |

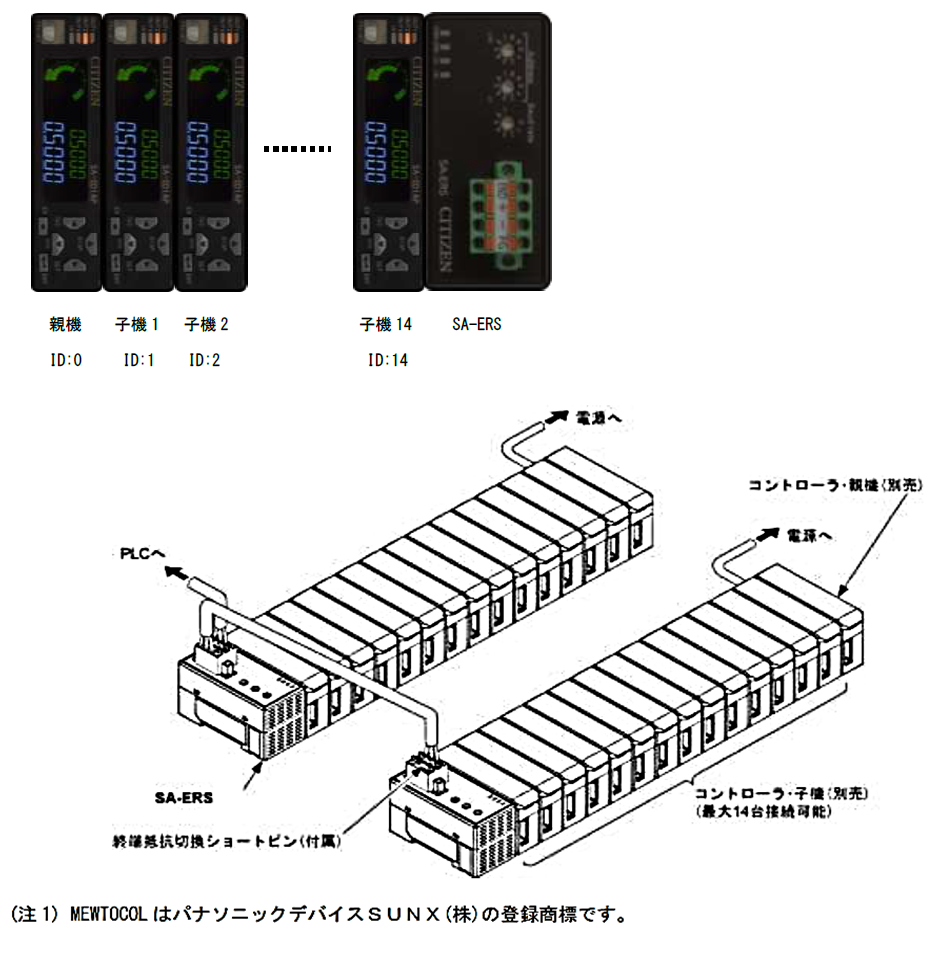

접속 대수 | 1 대의 SA-ERS 당 최대 15 대 (친기 1 대, 자 기 14 대) 컨트롤러 | |
블록 수 | MODBUS 설정시 : 최대 99 국, MEWTOCOL 설정시 : 최대 64 국 | |
전원 전압 (주 1) | 24V DC ± 10 % 리플 P-P10 % 이하 | |
소비 전류 | 40mA 이하 | |
통신 방식 | 2 선식 반이중 | |
동기 방식 | 비동기 방식 | |
통신 프로토콜 | MODBUS (RTU / ASCII) / MEWTOCOL-COM | |
통신 속도 | 1,200bps / 2,400bps / 4,800bps / 9,600bps / 19,200bps / 38,400bps / 57,600bps / 115,200bps | |
전기적 특성 | EIA RS-485 규격 | |
스톱 비트 길이 | 1bit / 2bit | |
패리티 검사 | EVEN (짝수) / ODD (홀수) / NONE (없음) | |
데이터 비트 길이 | 8bit / 7bit | |
총 연장 거리 | 통신 케이블 : SA-ERS (종단) -PLC 간까지 1,200m 이내 | |
사용 주위 온도 | -10 ~ + 45 ° C (단, 결로 및 결빙되지 않을 것), 보존시 : -20 ~ + 60 ° C | |
사용 주위 습도 | 35 ~ 85 % RH, 보존시 : 35 ~ 85 % RH | |
재질 | 본체 케이스 : PC | |
질량 | 약 75g |
형상 | 종류 | CC-Link 통신 장치 | ||||
---|---|---|---|---|---|---|
형식 | SA-ECL | |||||
적합 센서 유닛 | SA-SD □ | |||||

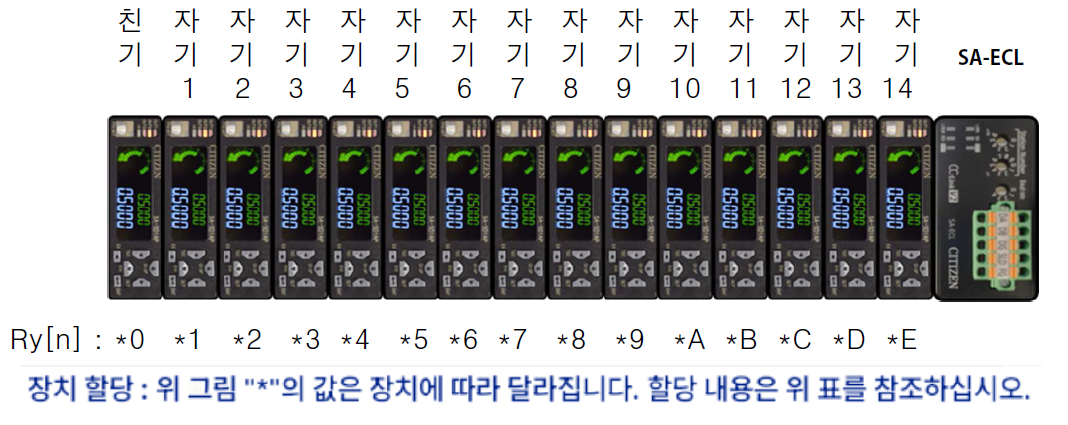

접속 대수 | 1 대의 SA-ECL 당 최대 15 개 (친기 1 대, 자기 14 대) 컨트롤러 | |||||
전원 전압 | (주 1) 24V DC ± 10 % 리플 0.5V (PP) 포함 | |||||
소비 전류 | 80mA 이하 | |||||
통신 방식 | CC-Link Ver.1.10 / Ver.2.00 전환 식 | |||||
리모트 국 분류 | 리모트 디바이스 국 | |||||
점유 국수 | CC-Link Ver.1.10 : 4 국 CC-Link Ver.2.00 : 2 국 / 4 국 전환 식 | |||||
국번 설정 | 1 ~ 64 (0 및 65 이상은 오류) | |||||
통신 속도 | 156kbps | 625kbps | 2.5Mbps | 5Mbps | 10Mbps | |
최대 전송 거리 | 1,200m | 900m | 400m | 160m | 100m | |
사용 주위 온도 | -10 ~ + 45 ° C (단, 결로 및 결빙되지 않을 것), 보존시 : -20 ~ + 60 ° C | |||||
사용 주위 습도 | 35 ~ 85 % RH, 보존시 : 35 ~ 85 % RH | |||||
재질 | 본체 케이스 : PC | |||||
질량 | 약 80g |
