CV05/CVS5/Mold 펄스코드 AMPLIFIER 요약정보 및 구매

LINEAR PULSE CODER Amplifier

추천하기

판매가격	전화문의
제조사	LEVEX
원산지	일본
모델	CV05/CVS5/Mold

이전상품 LEVEX WPM 와이어 펄스코더-내압형 다음 상품 CLP 소형 접촉식 펄스코더

상품 정보

상품 상세설명

Converter（CV05/CVS5/Mold)

Amplifier

Specification

형식	CV05	CVS5 CVS5 (수지 케이스 타입)
전원 전압	DC12 ~ 24V ± 10 % 리플 : ± 10 % (STANDARD)	DC9 ~ 16V ± 10 % 리플 : ± 10 % (OPTION)
소비 전류	40mA 이하
출력 전압	아날로그 출력 DC1 ~ 5V
분해능	스트로크에 약 1/2000
응답 성	약 4kHz (-3dB)
사용 온도 범위	-20 ~ 80 ℃ (결로 없을 것)
온도 특성	0.025 % of FS / ℃ 이하 (0 ~ 60 ℃ @ 측정 범위의 중심)
전원 / 신호 케이블	지정 케이블 : PVC 코팅 φ4 2m 색상 갈색 : 전원 V + / 검정색 : 전원 GND 주황색 : 신호 GND / 파란색 : 신호 V +

*** CV05 단품으로는 판매하지 않습니다 (펄스코드와 같이 구매)

Outline drawing

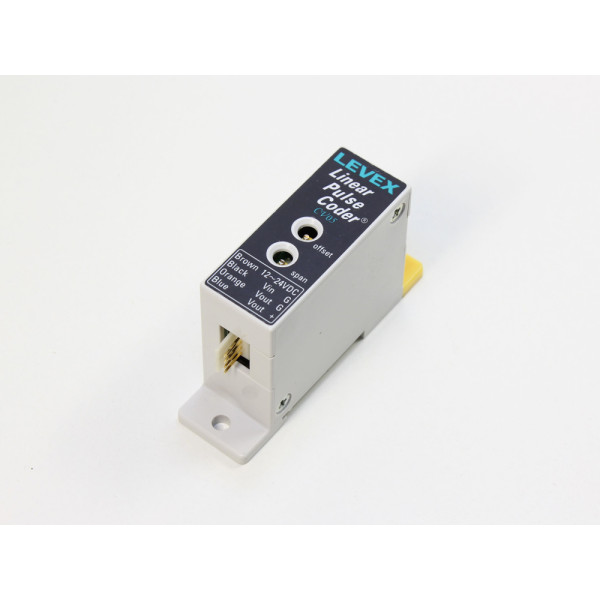

CV05

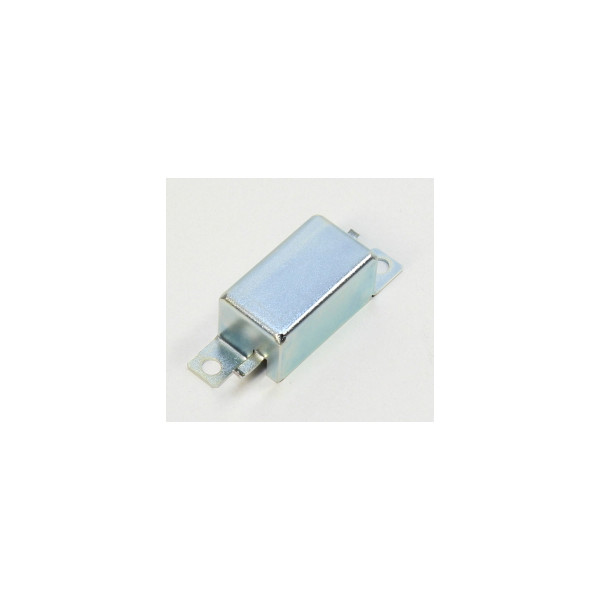

CVS5

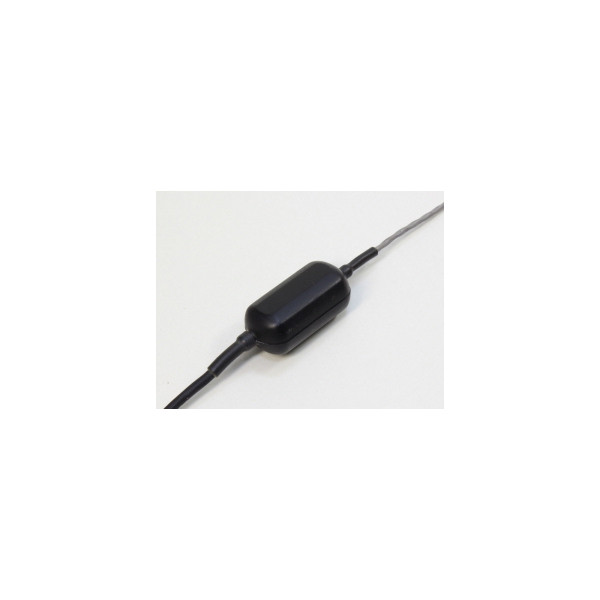

CVS5(수지 케이스 내장 타입)

(옵션) CV05 동기화 보드

Purpose

동일한 유형의 센서를 여러 개 사용하면 출력에주기적인 간섭 노이즈가 발생할 수 있습니다.

이에 대응하기 위해 각 증폭기의 신호 생성 회로를 동기화하여 노이즈를 줄입니다.

Lineup

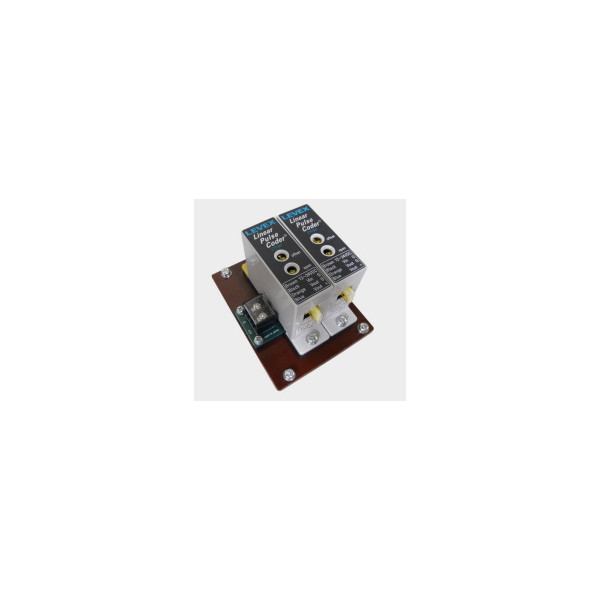

2 축용

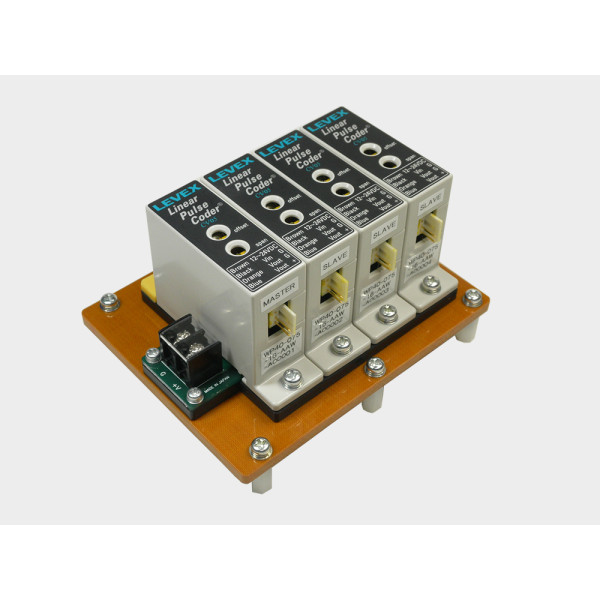

4 축용

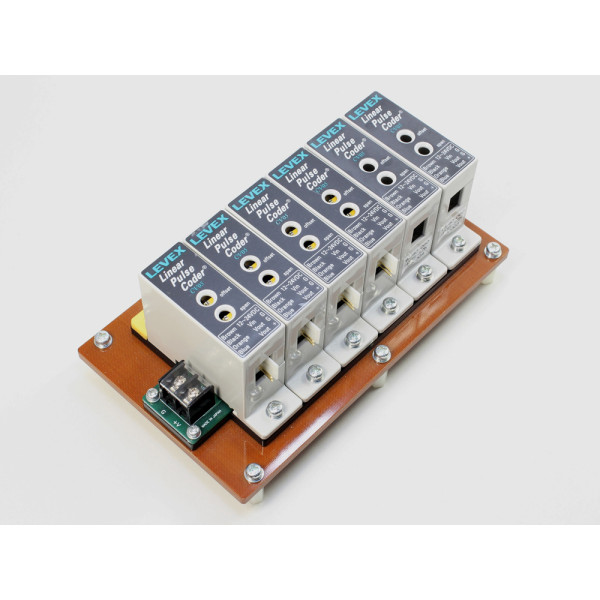

6 축용

Precautions for use

-일련 번호가 동일한 센서와 증폭기 만 연결하십시오.

-마스터 앰프가 고정되어 있습니다.

-슬레이브 증폭기는 독립적으로 작동하지 않습니다.

-동일한 모델이면 연결된 슬레이브 앰프의 수를 줄여서 작동이 가능합니다.

Output - power cable

Connection configuration

Standard

-케이블 : 전용 4 심 케이블 (길이 : 2m) 끝 처리

-증폭기 측 : 커넥터 부착 / 측정기 측 : : Unfinished

(단말 처리 예) ※ 각종 커넥터 장착 가능합니다

(신호 측) BNC 변환 케이블 포함

(신호 측) BNC 변환 케이블 + (전원측) 바나나 플러그

(신호선) 타지 무선 제품 커넥터 부착
