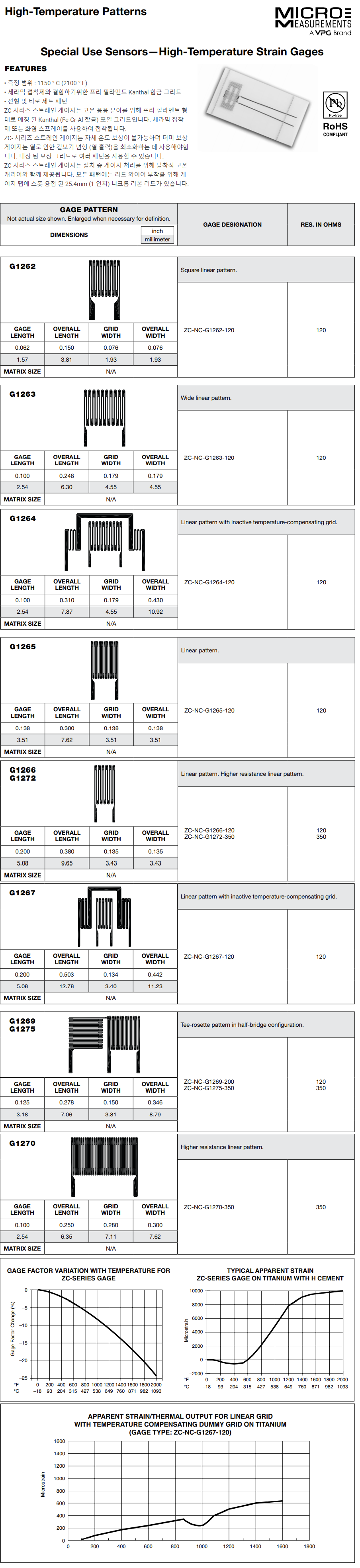

MM ZC-NC-G12 고온용 스트레인 게이지 1축, 2축

• 측정 범위 : 1150 ° C (2100 ° F)

• 세라믹 접착제와 결합하기위한 프리 필라멘트 Kanthal 합금 그리드

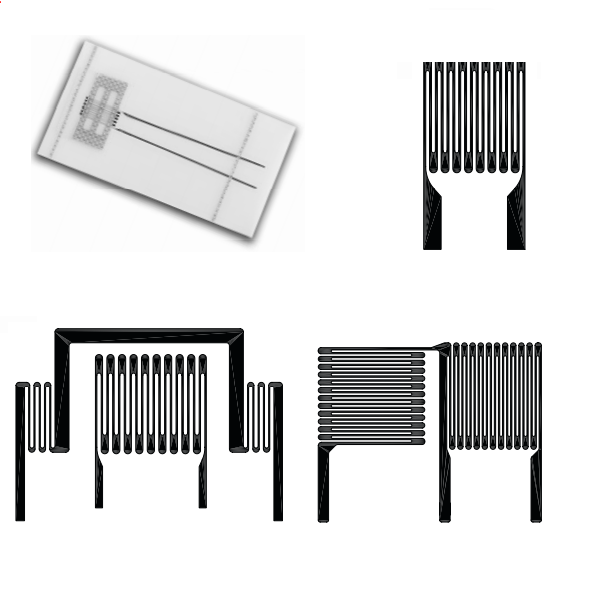

• 선형 및 티로 세트 패턴

ZC 시리즈 스트레인 게이지는 고온 응용 분야를 위해 프리 필라멘트 형태로 에칭 된 Kanthal (Fe-Cr-Al 합금) 포일 그리드입니다.

세라믹 접착제 또는 화염 스프레이를 사용하여 접착됩니다.

ZC- 시리즈 스트레인 게이지는 자체 온도 보상이 불가능하며 더미 보상 게이지는 열로 인한 겉보기 변형 (열 출력)을 최소화하는 데 사용해야합니다.

내장 된 보상 그리드로 여러 패턴을 사용할 수 있습니다.

ZC 시리즈 스트레인 게이지는 설치 중 게이지 처리를 위해 탈착식 고온 캐리어와 함께 제공됩니다.

모든 패턴에는 리드 와이어 부착을 위해 게이지 탭에 스폿 용접 된 25.4mm (1 인치) 니크롬 리본 리드가 있습니다.

에칭된 칸탈 합금 그리드

1. 쿼터 브리지 및 하프 브리지 구성으로 제공됩니다(온도 보상용).

2. 500~2100°F의 온도 범위에서 사용하도록 설계되었습니다.

3. 실온에서 공칭 gage factor는 2.6입니다.

4. 변형률 한계 +/- 0.5% (5000 μs).

세라믹 기반 접착제

Η 시멘트 - 1600°F(740°C)에서도 우수한 단열성을 제공하는 단일 성분 세라믹 시멘트/코팅제입니다.

               대부분의 금속에 우수한 접착력을 제공합니다. 열팽창 계수 = 7.0 ppm/°F.

PBX 시멘트 - 2액형 세라믹 시멘트/코팅제. 640°C(1200°F)에서도 뛰어난 단열성을 자랑합니다.

                 대부분의 금속에 대한 접착력이 우수합니다. 열팽창 계수는 7.0ppm/°F입니다.

GC 시멘트 - 단일 성분 세라믹 시멘트. 탄소와 같은 저열전도성(TCE) 재료에 시공하기에 적합합니다.

                 2000°F(1147°C) 이상 사용 가능. 열팽창 계수 = 1.5ppm/°F.

Wire

326-GJF : 니켈 도금 구리선, 3심 꼬임 케이블, 유리섬유 편조 절연 및 피복. 최대 +480°C.

Nichrome Ribbon :  스트레인 게이지 탭을 리드와이어에 용접 연결하는 데 사용됩니다.

C-50671 : Vishay Micro-Measurements에서 판매되지 않습니다. 347SS 덮개, 무산소 구리 도체(직경 0.010인치), 산화 마그네슘 미네랄 절연, 3도체 또는 4도체.
