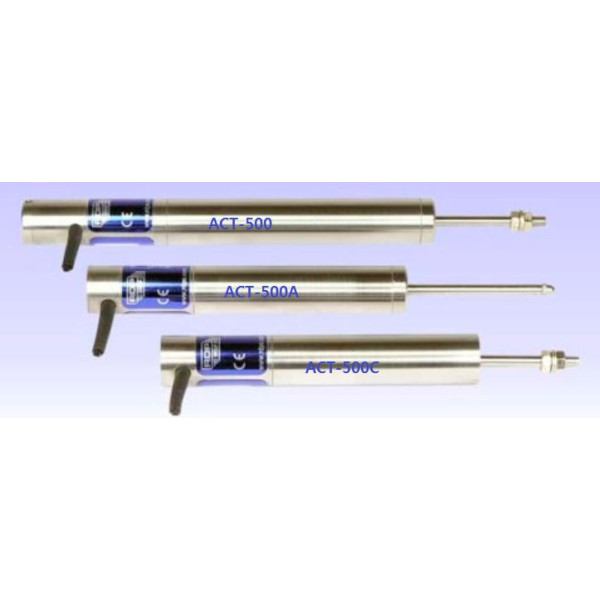

RDP ACT 변위센서
이 변환기는 LVDT (Linear Variable Differential Transformer) 원리를 사용합니다.
이는 아마도 가장 견고하고 신뢰할 수있는 위치 센서 유형임을 의미합니다.
LVDT 센서 원리의 강점은 센서 사용자에게 깨끗한 데이터, 무한한 해상도 및 매우 긴 수명을 의미하는 트랜스 듀서 위치 감지 요소에 전기적 접촉이 없다는 것입니다.
이 일련의 변위 변환기는 비유도, 캡 티브 또는 스프링 리턴 버전으로 제공됩니다
인가전압(허용) | 0.5V ~ 7V rms, 2kHz ~ 10kHz(정현파) |
인가전압(교정) | 5V rms, 5kHz(사인파) |
출력 부하 | 100kΩ |
온도 계수(스팬) | ±0.01% FS /°C(일반) |
작동 온도 범위 | -50°C ~ 125°C |
전기적 종단 | 2m(내장 케이블) / 연장케이블 주문 가능. |

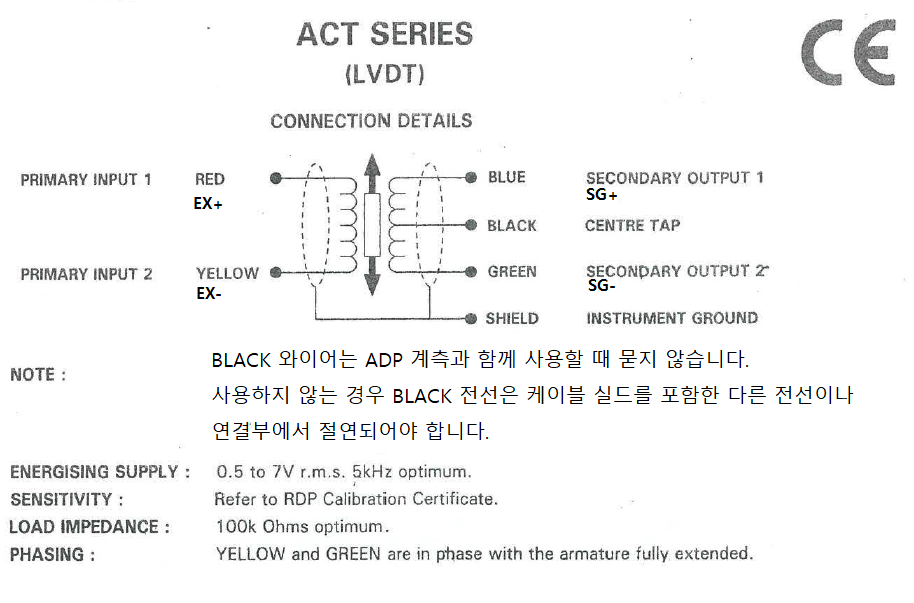

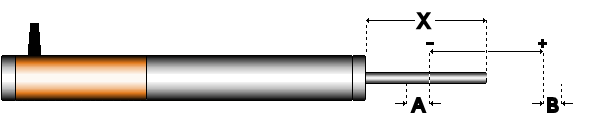

X = 전기적 제로 위치
– = 안쪽 풀 스케일
+ = 바깥쪽 풀 스케일
A = 기계적 정지 전 안쪽으로 초과 이동
B = 기계적 정지 전 바깥쪽으로 초과 이동
초과 이동 영역 내에서 변환기가 사양대로 작동하지 않습니다.
가이드가 없는 변환기의 경우 바깥쪽으로 초과 이동이 무한합니다. 스프링 리턴 트랜스듀서의 경우 전기자는 바깥쪽 기계적 엔드 스톱에 있습니다.

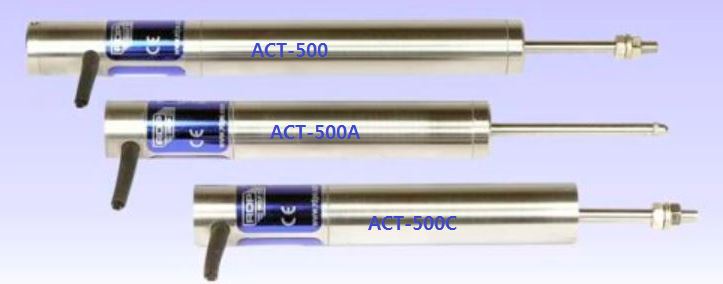

ACT : 언가이드(Unguided ver.)
아마추어(측정 부품)가 센서 내부에서 자유롭게 움직이며, 외부에서 정확하게 유도해야 함.
외부 가이드 시스템이 이미 있는 경우 적합.
비접촉 측정 가능하지만, 사용 시 정밀한 조작이 필요.
ACT-C : 캡티브가이드(Captive guided ver.)
센서 내부에 베어링이 있어 아마추어(측정 부품)를 자동으로 안내.
외부 가이드 없이도 안정적인 측정 가능.
사용이 편리하지만 구조가 다소 복잡할 수 있음.
* ACT와 ACT-C 차이점을 쉽게 말하면
언가이드는 사용자가 직접 조심해서 맞춰야 하는 퍼즐
캡티브가이드는 자동으로 맞춰주는 퍼즐 조립기

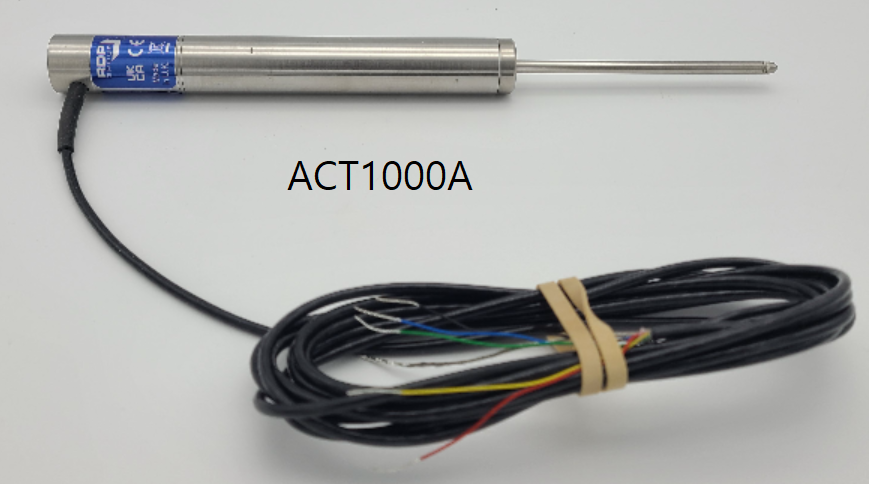

ACT-A : 스프링 리턴(Spring return ver.)
센서 내부 스프링 타입
Unguided version.ACT 비유도 LVDT에서 armature assembly는 별도의 구성 요소이므로 측정을 진행하려면 사용자가 측면을 건드리지 않고 바디 내부의 전기자를 유도해야 합니다.
당사의 ACT 비유도 위치 측정 변환기는 외부 안내가 가능하고 진정한 비접촉 작동을 제공하는 곳에 적합합니다.

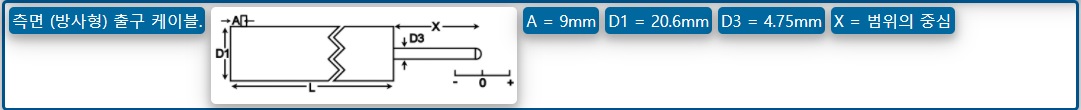

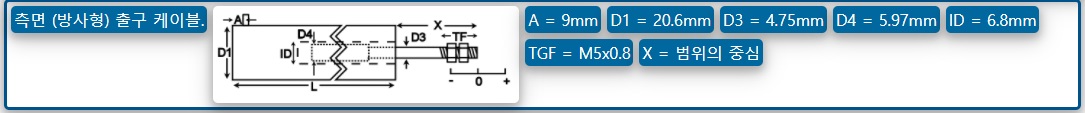

| Type | Range | Linearity error (% F.S.) | L | X (nom) | Total weight | Armature weight | TF | Inward over- travel | Sensitivity (nom) |
|---|---|---|---|---|---|---|---|---|---|
| ACT500 | ±12.5mm | ±0.5/±0.25/±0.1 | 127mm | 43mm | 170g | 17g | 15mm | 16mm | 0.7V/V |
| ACT1000 | ±25mm | ±0.5/±0.25/±0.1 | 155mm | 68mm | 227g | 23g | 15mm | 22mm | 0.9V/V |
| ACT2000 | ±50mm | ±0.5/±0.25/±0.1 | 270mm | 81mm | 320g | 37g | 15mm | 16mm | 1.5V/V |
| ACT3000 | ±75mm | ±0.5/±0.25/±0.1 | 380mm | 120mm | 454g | 55g | 15mm | 29mm | 1.5V/V |
| ACT4000 | ±100mm | ±0.5/±0.25/±0.1 | 427mm | 132mm | 568g | 71g | 15mm | 16mm | 3.2V/V |
| ACT6000 | ±150mm | ±0.5/±0.25 | 617mm | 183mm | 824g | 100g | 15mm | 16mm | 2.4V/V |
| ACT8000 | ±200mm | ±0.5/±0.25 | 808mm | 259mm | 1.2kg | 140g | 29mm | 27mm | 1.5V/V |
Captive guided version.ACT 캡 티브 유도 변위 변환기에는 측정 센서 내부의 전기자를 안내하는 베어링이 있습니다.
당사의 ACT 캡 티브 LVDT는 가이던스가 불량하고 엔드 베어링이 필요할 수 있는 위치 측정 애플리케이션을위한 것입니다.

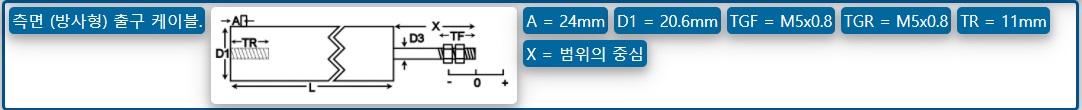

| Type | Range | Linearity error (% F.S.) | L | X (nom) | D3 | Total weight | TF | Inward over-travel | Outward over-travel | Sensitivity (nom) |
|---|---|---|---|---|---|---|---|---|---|---|
| ACT500C | ±12.5mm | ±0.5/±0.25/±0.1 | 152mm | 38mm | 4.75mm | 284g | 15mm | 10mm | 12mm | 0.7V/V |
| ACT1000C | ±25mm | ±0.5/±0.25/±0.1 | 180mm | 63mm | 4.75mm | 340g | 15mm | 13mm | 10mm | 0.9V/V |
| ACT2000C | ±50mm | ±0.5/±0.25/±0.1 | 295mm | 76mm | 4.75mm | 511g | 15mm | 10mm | 14mm | 1.5V/V |
| ACT3000C | ±75mm | ±0.5/±0.25/±0.1 | 406mm | 114mm | 4.75mm | 653g | 15mm | 24mm | 15mm | 1.5V/V |
| ACT4000C | ±100mm | ±0.5/±0.25/±0.1 | 452mm | 127mm | 4.75mm | 710g | 15mm | 8mm | 14mm | 3.2V/V |
| ACT6000C | ±150mm | ±0.5/±0.25 | 643mm | 178mm | 4.75mm | 1.0kg | 15mm | 12mm | 17mm | 2.4V/V |
| ACT8000C | ±200mm | ±0.5/±0.25 | 833mm | 254mm | 4.75mm | 1.4kg | 32mm | 22mm | 25mm | 1.5V/V |
| ACT10000C | ±250mm | ±0.5/±0.25 | 1030mm | 305mm | 4.75mm | 1.6kg | 27mm | 34mm | 35mm | 2.0V/V |
| ACT15000C | ±380mm | ±0.5 | 1435mm | 406mm | 4.75mm | 2.1kg | 19mm | 13mm | 13mm | 3.2V/V |
| ACT18500C | ±470mm | ±0.5 | 1702mm | 508mm | 6.00mm | 2.5kg | 27mm | 5mm | 33mm | 3.6V/V |
Spring return version.당사의 ACT 스프링 변위 변환기에는 측정 센서 내부의 뼈대를 안내하는 베어링과 뼈대를 완전히 밖으로 밀어내는 스프링이 있습니다.
당사의 ACT 스프링 리턴 LVDT는 트랜스 듀서 전기자를 측정중인 이동 부품에 연결할 수없는 경우에 적합합니다.

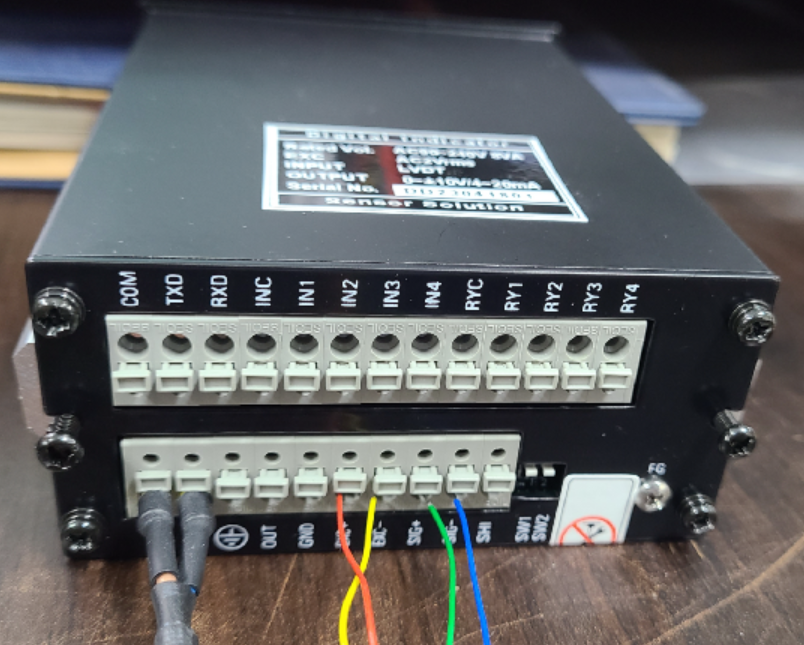

| TM0315 Operating temperature range (maximum) = 200℃ ( ±100mm maximum ) |  |
| TM0256 Increased resistance to moisture |  |
| Rod-end bearings for captive-guided position transducers |  |
| Mounting block for RDP transducers |  |
| E74 In-Line Signal Conditioning Amplifier |  |
| Amplifiers |  |
| Panel meter |  |
