TOKYO SOKKI CF 극저온용 스트레인 게이지
극저온용 스트레인 게이지 CF 시리즈는 특수 플라스틱을 기반으로 이용한 스트레인게이지입니다.
저항 소자는 특수 합금을 사용하고 있습니다.
상온에서 저온까지 안정된 측정이 가능합니다.
온도 보상 범위는 대략의 범위입니다.
액체질소 환경(77K)에서 사용할 경우
액체질소온도의 구리 표면 상에서도 CF, CEF 게이지 모두 사용할 수 있습니다.
불소수지의 리드선을 연결하여 CN이나 EA-2A 접착제로 붙이고 K-1코팅제로 코팅하여 사용.
덧붙여 금속 표면은 결로되기 쉬우므로, 코팅은 실행해주시길 바랍니다.
또, 구리 금속은 부드럽기 때문에, 조금 세밀한 사포(#240~400)로 연마하면 편평하고 매끄러운 면을 만들기 쉽습니다.
측정 변형량이 어느 정도인가 확인이 필요함.
구리는 부드럽고 잘 늘어나며, CF·CEF도 저항체가 Ni-Cr 합금이기 때문에, 스트레인 한계가 Cu-Ni 합금과 비교하면 낮습니다.
*** 120옴은 없는 사양 입니다.
| 주요 대상 재료 | 금속, 세라믹 |
|---|---|
| 사용 온도 범위 | -269 ~ + 80 ℃ |
| 온도 보상 범위 | -196 ~ + 80 ℃ |
| 주요 적용 접착제 | EA-2A, C-1 |
| 기반 재료 | 특수 플라스틱 |
| 저항 소자 | 특수 합금 계 |
| 실온에서 변형 한계 | 1 % (10000 × 10 -6 strain |
| 실온에서 피로 한계 | 1 × 10 6 (± 1500 × 10 -6 strain) |

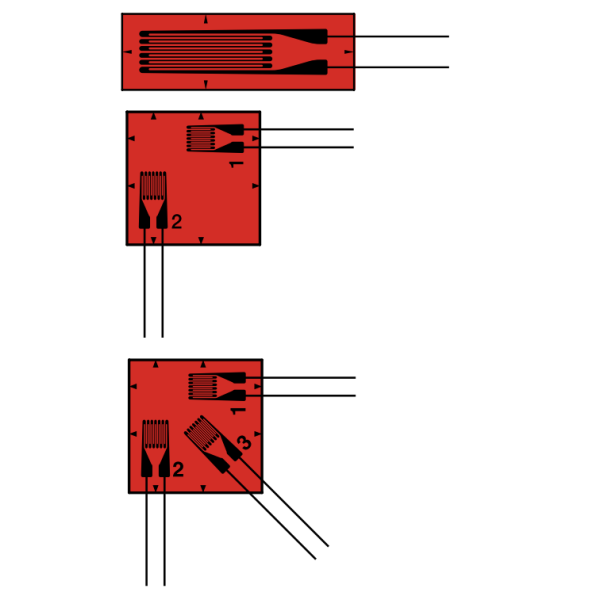

| 게이지 패턴 | 형명 | 게이지 길이 (mm) | 게이지 폭 (mm) | 베이스 길이 (mm) | 베이스 폭 (mm)) | 저항 값 (Ω) |
|---|---|---|---|---|---|---|
단축 (게이지 율 2.1)
| CFLA-1-350-11 CFLA-1-350-17 CFLA-1-350-23 | 1 | 1.6 | 5.4 | 3.2 | 350 |
| CFLA-3-350-11 CFLA-3-350-17 CFLA-3-350-23 | 3 | 1.7 | 8.8 | 3.5 | 350 | |
| CFLA-6-350-11 CFLA-6-350-17 CFLA-6-350-23 | 6 | 2.2 | 12.5 | 4.3 | 350 | |
2 축 (게이지 율 2.1)
| CFCA-1-350-11 CFCA-1-350-17 CFCA-1-350-23 | 1 | 1.3 | 7.2 | 7.2 | 350 |
| CFCA-3-350-11 CFCA-3-350-17 CFCA-3-350-23 | 3 | 1.7 | 11 | 11 | 350 | |
3 축 (게이지 율 2.1)
| CFRA-1-350-11 CFRA-1-350-17 CFRA-1-350-23 | 1 | 1.3 | 7.2 | 7.2 | 350 |
| CFRA-3-350-11 CFRA-3-350-17 CFRA-3-350-23 | 3 | 1.7 | 11 | 11 | 350 |
※ 주문은 10 장 단위로 가능합니다.
CF 시리즈 전용 리드선
| 사용 목적 | 품명 | 리드선 기호 | 리드선의 사용 온도 범위 (℃) | 형 식 예 |
|---|---|---|---|---|
| 고온 저온 | 3-strand twisted FEP wire | 6FA ○ LT | -269 ~ + 200 | CFLA-1-350-11-6FA3LT-F |
| 3-strand twisted FEP single-core wire | 6FB ○ LT | CFLA-1-350-11-6FB3LT-F | ||
| 3-strand twisted PTFE wire | 4FA ○ LT | -269 ~ + 260 | CFLA-1-350-11-4FA3LT-F | |
| 3-strand twisted PTFE single-core wire | 4FB ○ LT | CFLA-1-350-11-4FB3LT-F |
※ ○ 리드선 길이 (2m는 제공되지 않음)
