DSFLA 피로시험용 게이지 > 스트레인 게이지

DSFLA 피로시험용 게이지 요약정보 및 구매

고 내구성 스트레인 게이지

추천하기
판매가격 전화문의
제조사 TOKYO SOKKI
원산지 JAPAN
모델 DSFLA-2-350 / DSFLA-5-350

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명

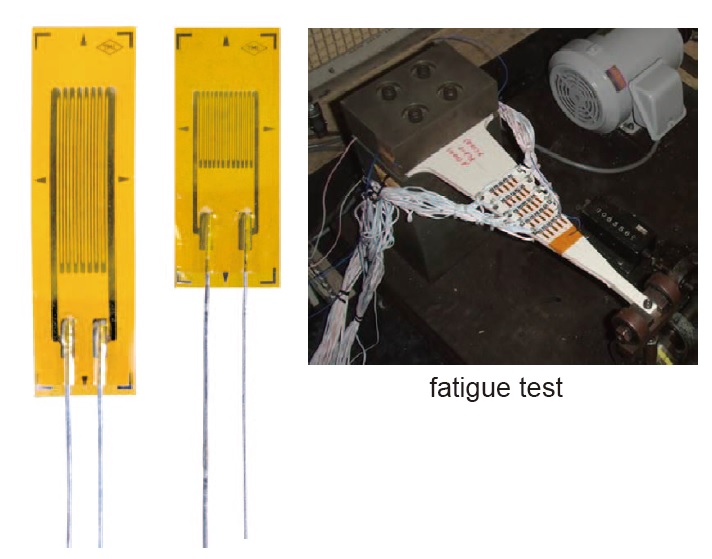

    DSF 시리즈 고 내구성 스트레인 게이지

     1000만회 이상 사용

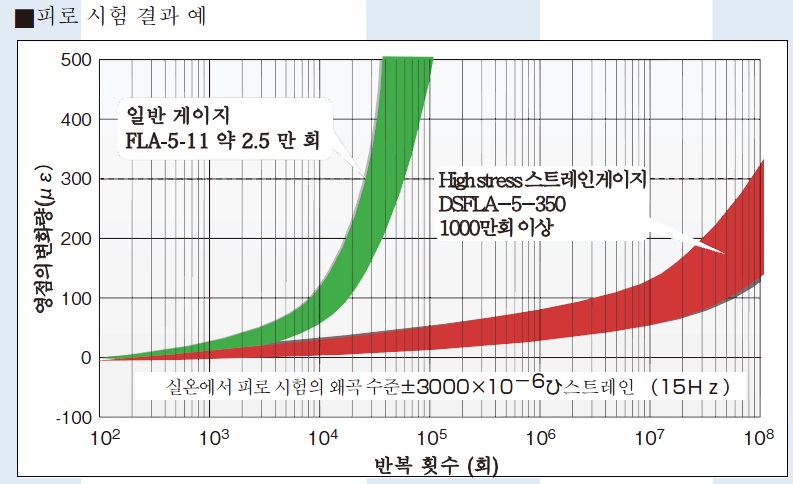

    이 게이지는 피로 테스트 용으로 설계되었으며 ± 3000 με의 변형 수준에서 1,000 만 회 이상의 피로 수명에 도달 할 수 있습니다.

    이전 (± 1500με에서 100 만회)에 비해 매우 높은 내구성을 자랑하는 게이지입니다.
    항공 및 기타 분야에서는 복합 재료의 큰 신장에 대한 반복적 인 하중 테스트가 수행됩니다.

    그러나 게이지가 피로 수명에 도달함에 따라 새 스트레인 게이지를 자주 부착해야했습니다.

    DSF 시리즈는 게이지 부착 시간과 비용을 크게 줄여줍니다.


    적용 가능한 표본금속, 복합 재료
    작동 온도 (° C)-60 ~ + 200 ° C
    온도 보상 범위 (° C)-
    적용 가능한 접착제CN, EB-2B, C-1
    Backing
    		Polyimide
    Element
    		특수 합금
    변형 한계1% (10000×10-6 strain)

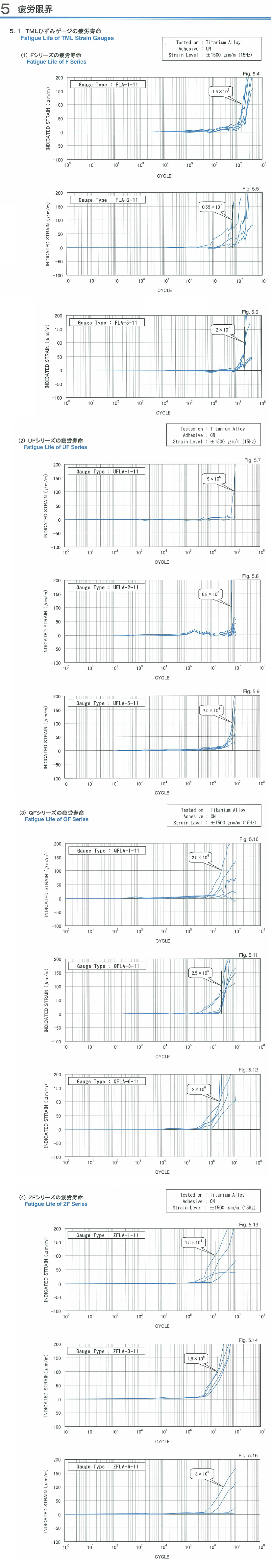

    실온에서의 피로 수명1 × 10 7 (± 3000 × 10 -6 변형)

    *이 스트레인 게이지는 자체 온도 보상이 아니기 때문에 시험편과 동일한 재료로 만들어진 Dummy 시험편을 사용하여 이 스트레인 게이지의 열 출력을 미리 측정하는 것이 좋습니다.

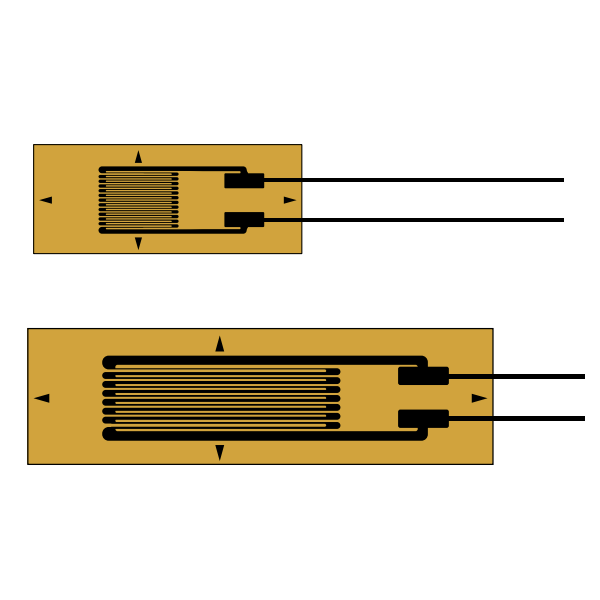

    Gauge patternTypeGauge
    length
    (mm)    		Gauge
    width
    (mm)    		Backing
    length
    (mm)    		Backing
    width
    (mm)    		Resistance
    (Ω)    		Gauge factor

    		DSFLA-2-3502283.3350Approx. 3.5
    DSFLA-5-35052113.2350Approx. 3.5

    최소 주문 수량은 스트레인 게이지 10개입니다.(10장/pack)

    이 스트레인 게이지는 일체형 도선이 부착된 상태로 제공됩니다. (주문 제작)



    DSF 시리즈에 권장되는 리드선(주문제작)




    목적리드선리드선 기호작동 온도 범위
    (℃)    		게이지 유형 예시

    일반 측정

    (온도 변화 없음)

    		2 선 병렬 비닐 와이어LJC－20에서 +80DSFLA-2-350-3LJC
    일반 측정3 선 병렬 비닐 와이어LJCT－20에서 +80DSFLA-2-350-3LJCT
    중 / 고온3 선 병렬 특수 비닐 와이어LXT－20에서 +150DSFLA-2-350-3LXT
    3 가닥 꼬인 FEP 단심 와이어6FB ♦ LT－269에서 +200DSFLA-2-350-6FB3LT

    *“♦”는 리드선 길이를 나타냅니다.
