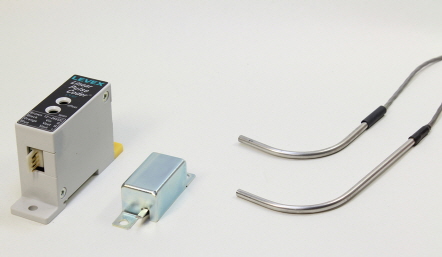

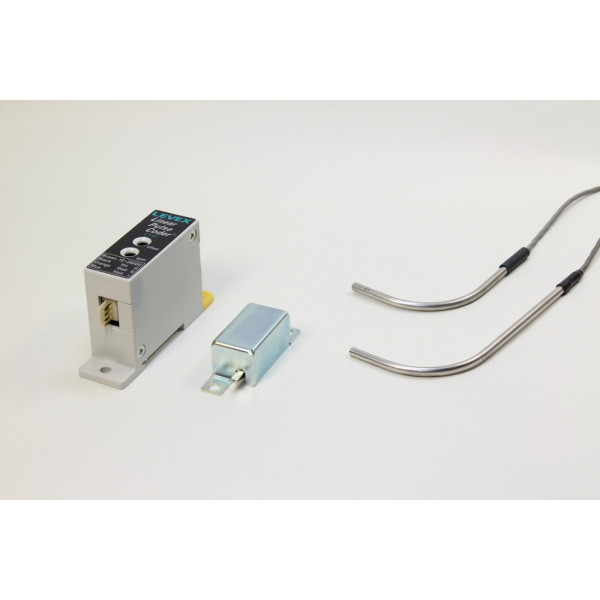

    WL Wire in Pulse Coder  L-type



    [펄스코더]
    직경이 작은 변위 측정기로 이전에는 측정이 불가능했던 공간에 배치 할 수 있습니다.

    단일 코일 구조로 짧은 센서 생산이 가능합니다.

    뛰어난 환경 저항성을 위해 별도의 센서 / 앰프가 있습니다.

    빠른 4kHz 응답.

    하나의 단위부터 맞춤 주문이 허용됩니다. (배송 : 6-8 주)







    Model



    WL40-090-03S-1
    ①②③④⑤
    ①Model classificationWL:L-type Wire-in Pulse Coder
    ②Sensor diameter (mm)40:φ4
    ③Measuring range (mm)050:50
    060:60
    080:80
    090:90
    100:100
    200:200
    ④Target wire diameter(mm)03:φ0.34
    03S:φ0.3(Straight Type)
    ⑤Amplifier1:CV05
    2:CVS5


    Specification






    ModelWL40
    Sensor diameter(mm)φ4
    TargetMaterialSUS304
    Outer diameter(mm)φ0.34／φ0.3 (Straight type)
    Linearity(mm)3.5%/FS or less
    Temperature characteristics3%/FS or less (15 to 25℃ @ center of measurement range) *
    Operating temperature range(℃)-20～80
    Lead-out cableLength(m)2 (Max.6m)
    Outer diameterφ2.4 twisted pair cable


    Outline drawing

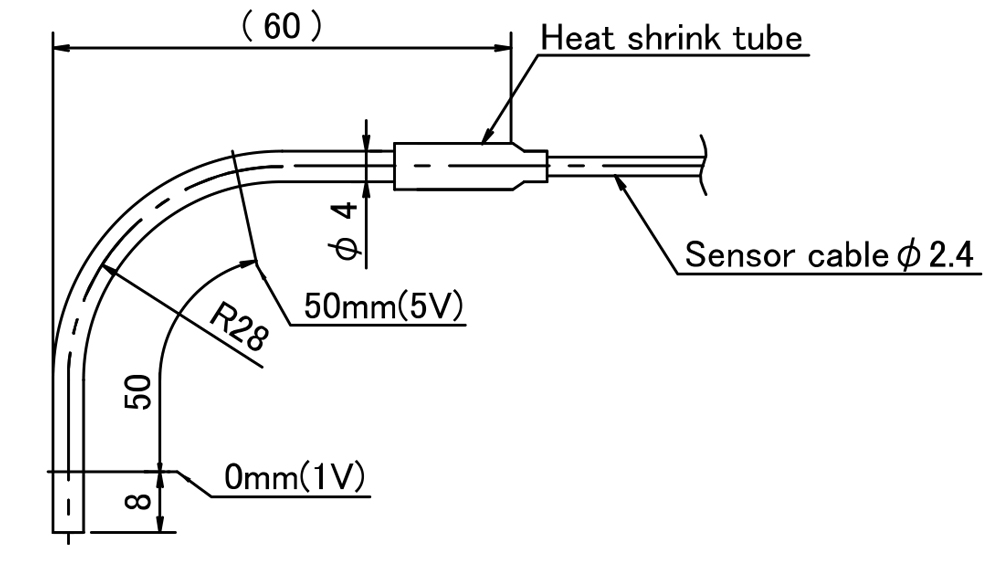

    WL40-050-03S
    (Measuring range:50mm)

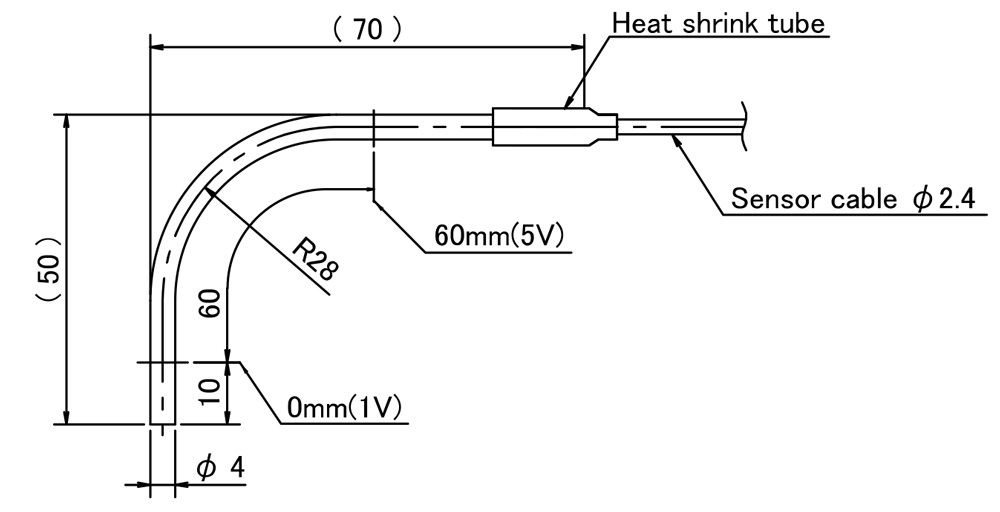

    WL40-060-03S
    (Measuring range:60mm)

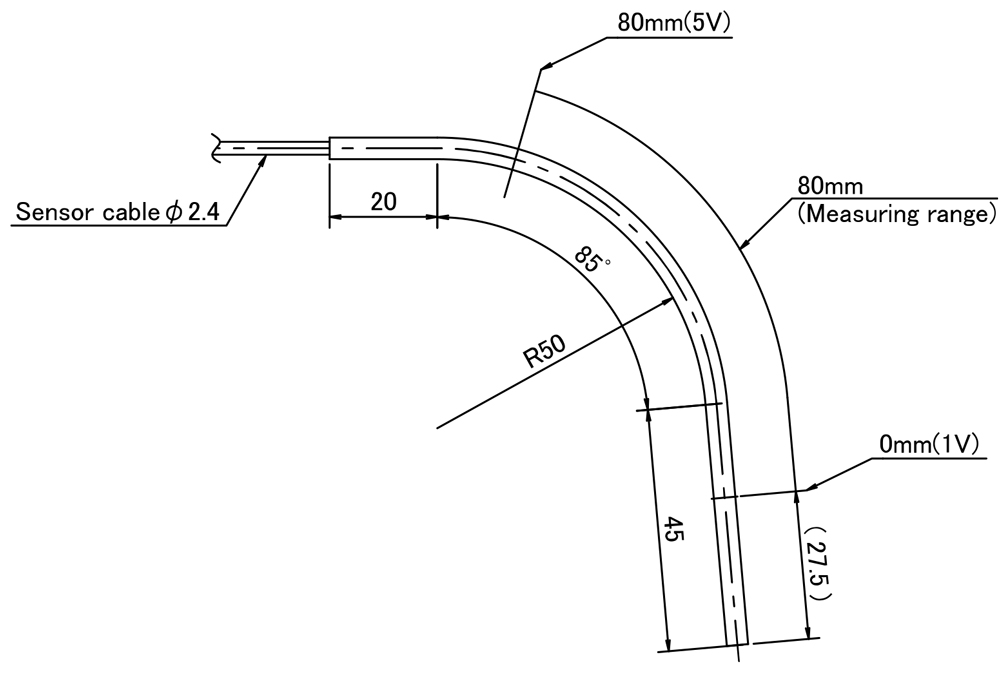

    WL40-080-03
    (Measuring range:80mm)


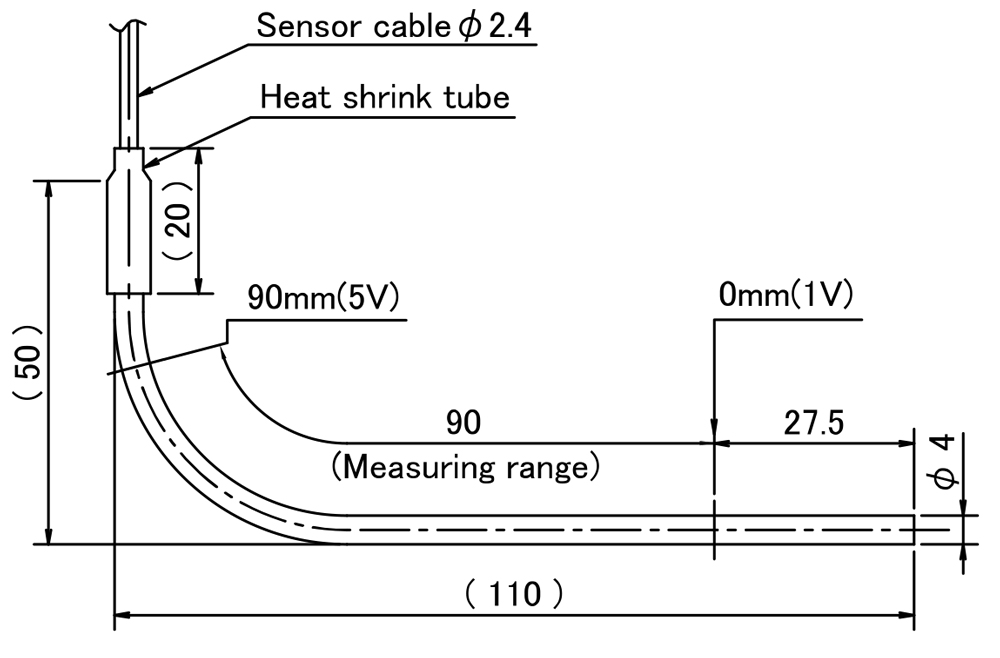

    WL40-090-03／03S
    (Measuring range:90㎜)


    WL40-100-03/03S

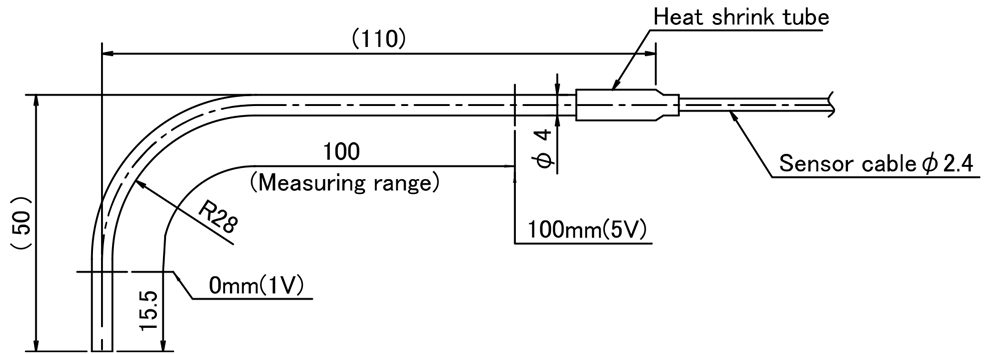

    (Measuring range:100mm)

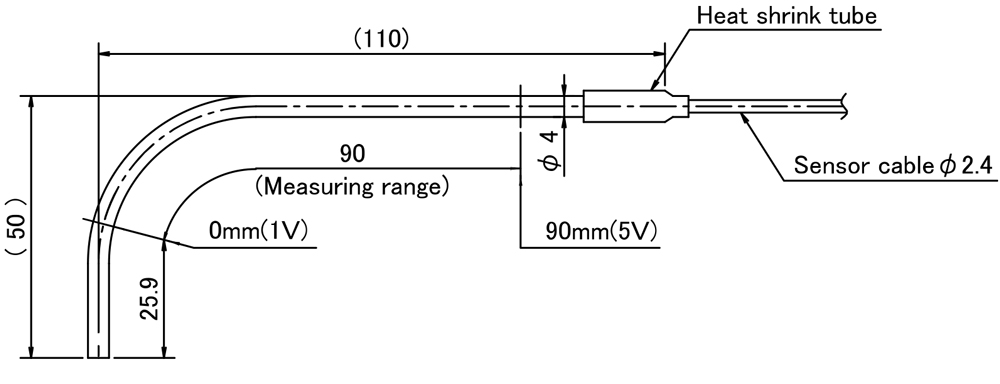

    WL40-090-03／03S [Reverse type]
    (Measuring range:90mm)

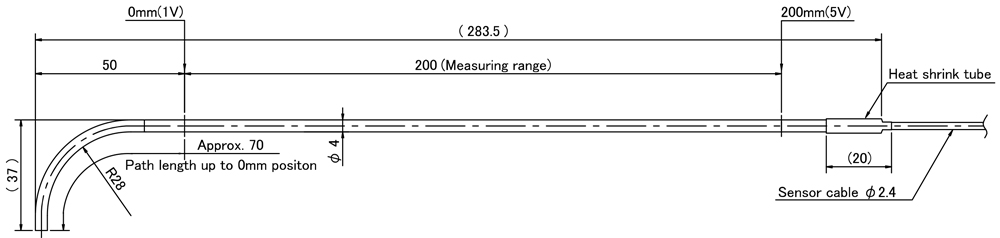

    WL40-200-03
    （Measuring range：200mm）




    Converter（CV05/CVS5/Mold)



    Amplifier


    Specification

    ModelCV05CVS5
    CVS5(Resin case type)
    Power-supply voltageDC12～24V ±10%DC9～16V ±10%
    Current consumption40mA or less
    Output voltageAnalog output DC1～5V
    ResolutionApprox 1/2000 of measuring range
    ResponsivenessAbout 4kHz（-3dB）
    Operating temperature range-20～80℃ (No condensation)
    Temperature characteristics0.025%/FS or less (0 to 60℃ @ center of measurement range)

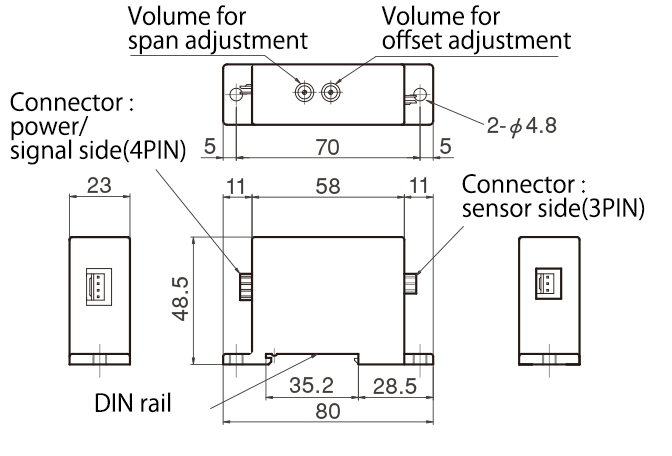

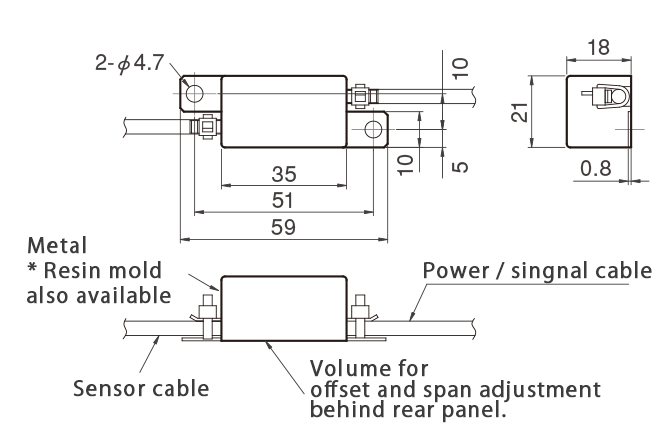

    Outline drawing


    CV05






    CVS5

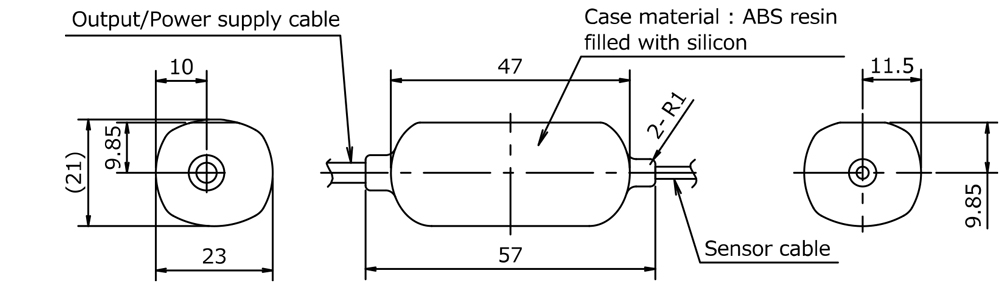

    CVS5(Built-in resin case type)

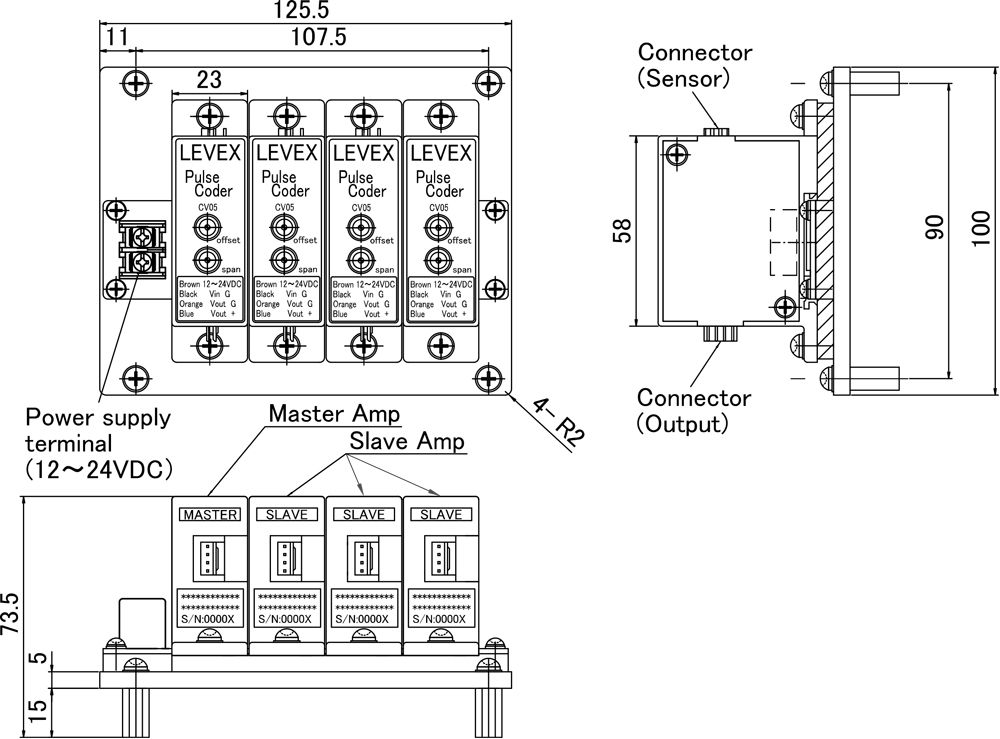

    (Options) CV05 sync board


    Purpose


    동일한 유형의 센서를 여러 개 사용하면 출력에주기적인 간섭 노이즈가 발생할 수 있습니다.
    이에 대응하기 위해 각 증폭기의 신호 생성 회로를 동기화하여 노이즈를 줄입니다.


    Lineup

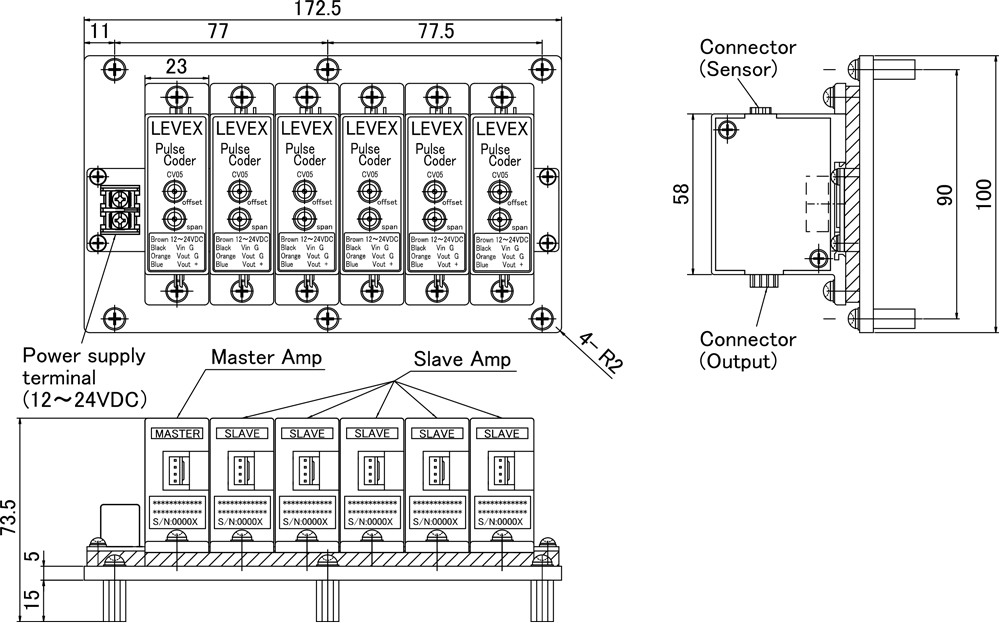

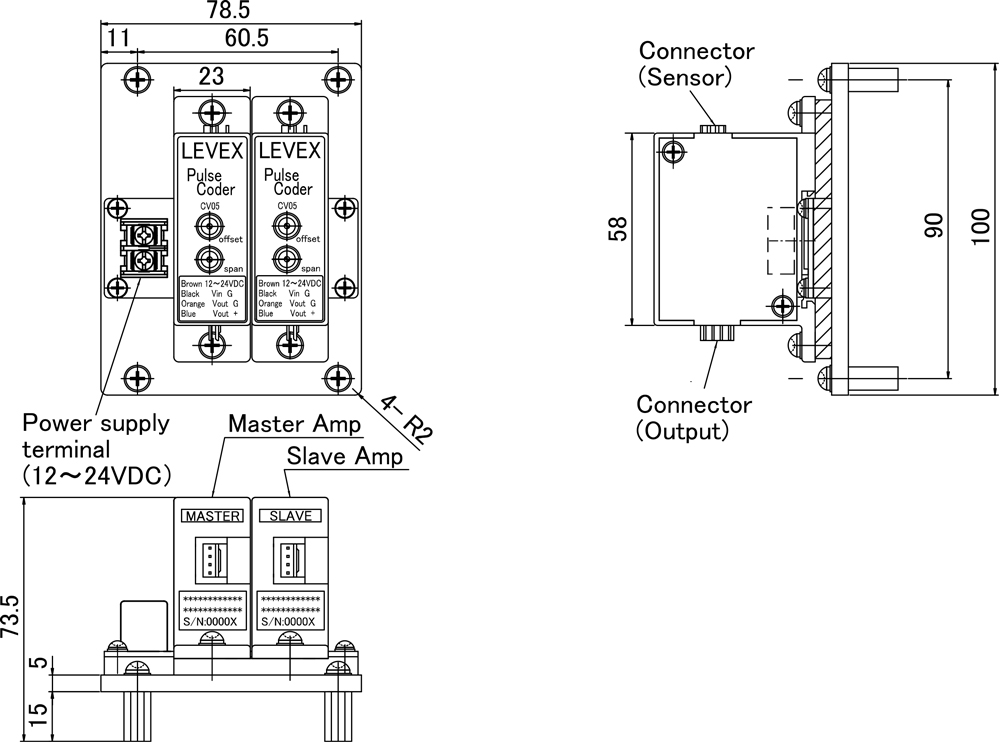

    For 2 axes




    For 4 axes



    For 6 axes




    Precautions for use


    -일련 번호가 동일한 센서와 증폭기 만 연결하십시오.
    -마스터 앰프가 고정되어 있습니다.
    -슬레이브 증폭기는 독립적으로 작동하지 않습니다.
    -동일한 모델이면 연결된 슬레이브 앰프의 수를 줄여서 작동이 가능합니다.

    Output - power cable

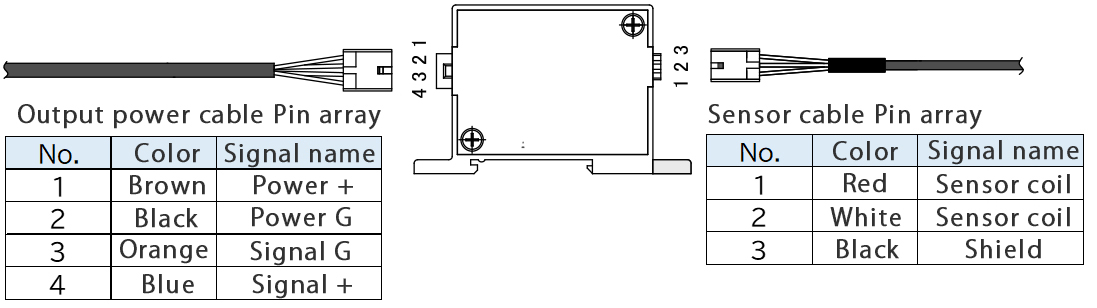

    Connection configuration


    Standard

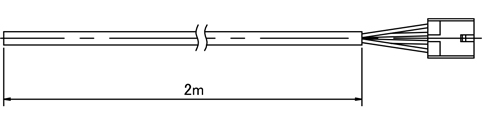

    -케이블 : 전용 4 심 케이블 (길이 : 2m) 끝 처리
    -증폭기 측 : 커넥터 부착 / 측정기 측 : : Unfinished

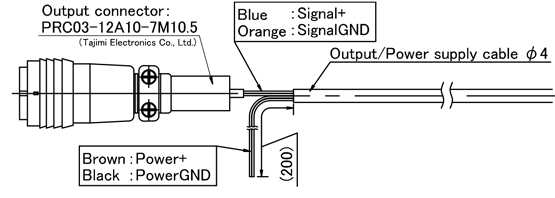

    (End treatment example) * We fit a range of connectors.


    (Signal side) With BNC conversion cable


    (Signal side) BNC conversion cable + (Power supply side) Banana plug



    (Signal line) With Tajimi Electronics connector
