    LP Linear Pulse Coder


    [펄스코더]
    1개의 코일외주에서 금속파이프의 변위를 과전류를 이용하여 검출,
    LP시리즈 분해능 1/2000, 직선성 0.8% 이하 (고정도0.1%),
    응답성 표준 4KHz (40KHz대응가능)


    특징

    •       초소형으로 구조가 심플
    •       초소형 앰프 대응
    •       내환경에도 우수한 고속응답성을 실현
    •        각종 제품 라이업화 해서 고분해가능한 타입도 대응

      용도

    •      자동차(4륜/2륜),실린더,FA기기,검사기기,의료용,휴먼노이드로봇등의 시제품,개발,실험용의 용도로 사용 가능
    •      코일 1개를 어떻게 고정​하는가에 의해 즉시 대응이 가능

    표준내용물

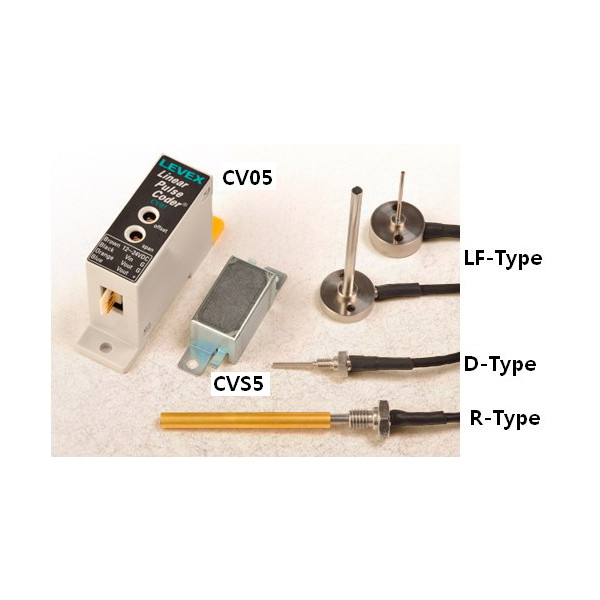

    •      센서본체
    •      앰프(CV05)
    •      TARGET(황동파이프)
    •      전원/신호케이블(2M)


    분해능

     전 계측 영역의 1/2000

    직선성

     (표준) 0.8%이하 (고정밀도 0.1%)

    온도특성

     (표준) 1%이하 (0℃~60℃)

    응답성

     (표준) 4 KHz（-3 dB）…40 KHz 대응 가능 온도

    내온도

    (표준) -20℃~80℃

    내압

    35Mpa까지 대응 가능

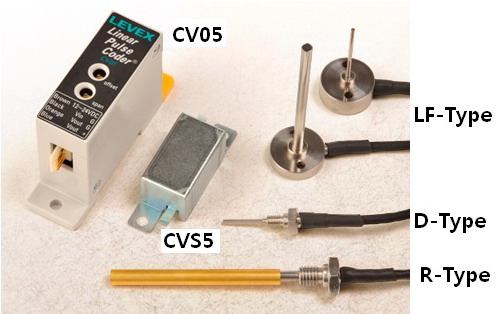

    Model



    LP40-040-LF-1
    ①②③④⑤
    ①Model classificationLP:Linear Pulse Coder
    ②Sensor diameter (mm)15:φ1.5
    20:φ2.0
    40:φ4.0
    ③Measuring range (mm)040:40
    ④Shape of mounting partD8S:φ8 cylindrical
    R8:M8 screw
    LF:Flange
    ⑤Amplifier1:CV05
    2:CVS5


    Specification



    ModelLP40
    Sensor outer diameter (mm)φ4
    TargetMaterialBrass pipe(C2700)
    Outer diameter (mm)φ6（-0.01/-0.05）
    Inner diameter(mm)φ5（±0.03）
    Linearity (mm)±1%/FS or less (0 to 60℃ @ center of measurement range)
    Temperature characteristics1%/FS or less(0～60℃）
    Operating temperature range(℃)-20～80 (include the state of preservation)
    Lead-out cableLength (m)2
    Outer diameter (mm)3.4 (with 3 pin connector)
    Protective structureequivalent to IP64
    Magnetic field resistance0.2T (Tesla)



    Outline drawing

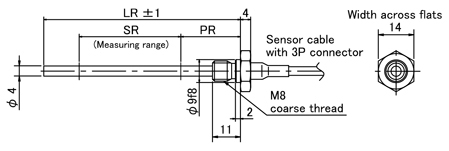

    R type


    (mm)
    ModelLRSRPR
    LP40-010-R834.51017
    LP40-016-R843.51618.5
    LP40-025-R857.52521
    LP40-040-R877.54023.5

    Note: Tightening torque not to exceed 4.7 Nm

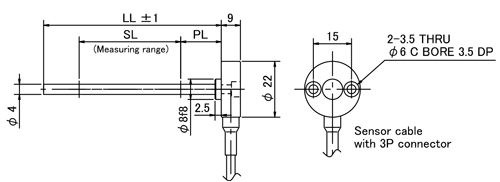

    LF type

    (mm)
    ModelLLSLPL
    LP40-010-LF27109.5
    LP40-016-LF361611
    LP40-025-LF502513.5

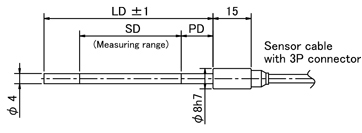

    D8S type

    (mm)
    ModelLDSDPD
    LP40-010-D8S23.5106
    LP40-016-D8S32.5167.5
    LP40-025-D8S46.52510
    LP40-040-D8S66.54012.5


    Target pipe

    (mm)
    ModelQ
    LP40-01027.5
    LP40-01635
    LP40-02546.5
    LP40-04064

    Converter（CV05/CVS5/Mold)



    Amplifier


    Specification

    ModelCV05CVS5
    CVS5(Resin case type)
    Power-supply voltageDC12～24V ±10%DC9～16V ±10%
    Current consumption40mA or less
    Output voltageAnalog output DC1～5V
    ResolutionApprox 1/2000 of measuring range
    ResponsivenessAbout 4kHz（-3dB）
    Operating temperature range-20～80℃ (No condensation)
    Temperature characteristics0.025%/FS or less (0 to 60℃ @ center of measurement range)

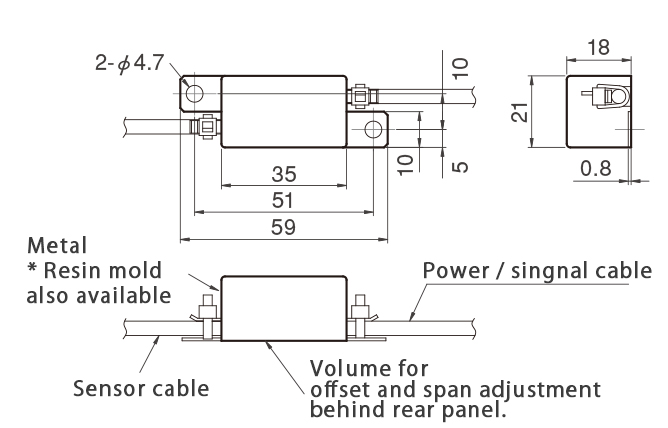

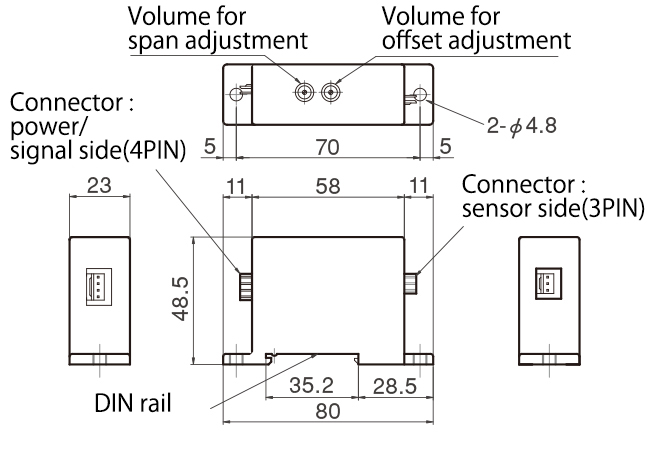

    Outline drawing


    CV05






    CVS5

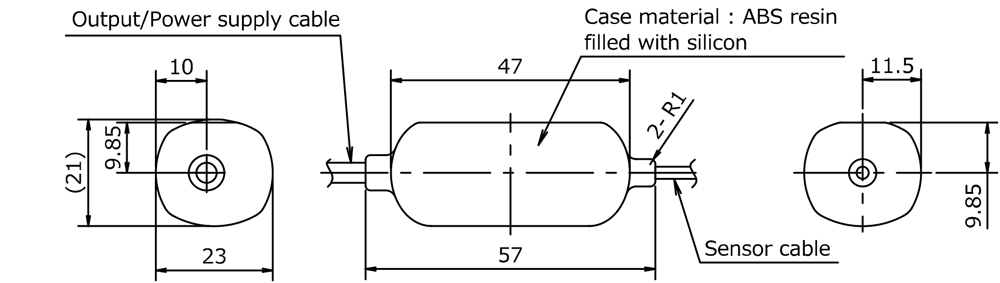

    CVS5(Built-in resin case type)



    (Options) CV05 sync board


    Purpose


    동일한 유형의 센서를 여러 개 사용하면 출력에주기적인 간섭 노이즈가 발생할 수 있습니다.
    이에 대응하기 위해 각 증폭기의 신호 생성 회로를 동기화하여 노이즈를 줄입니다.


    Lineup

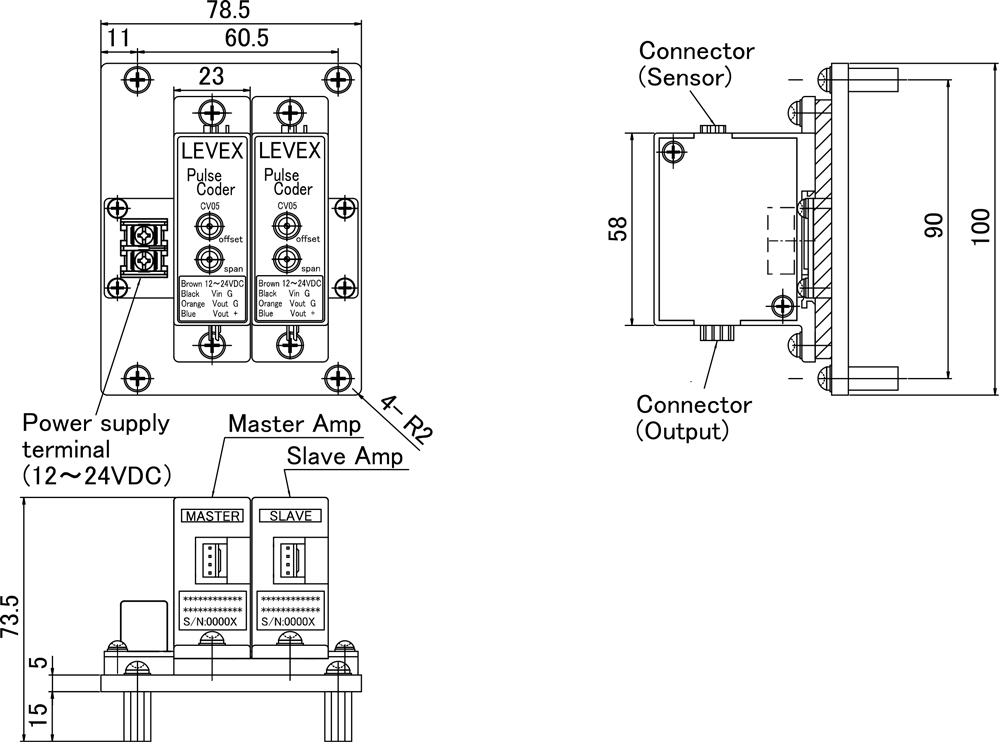

    For 2 axes

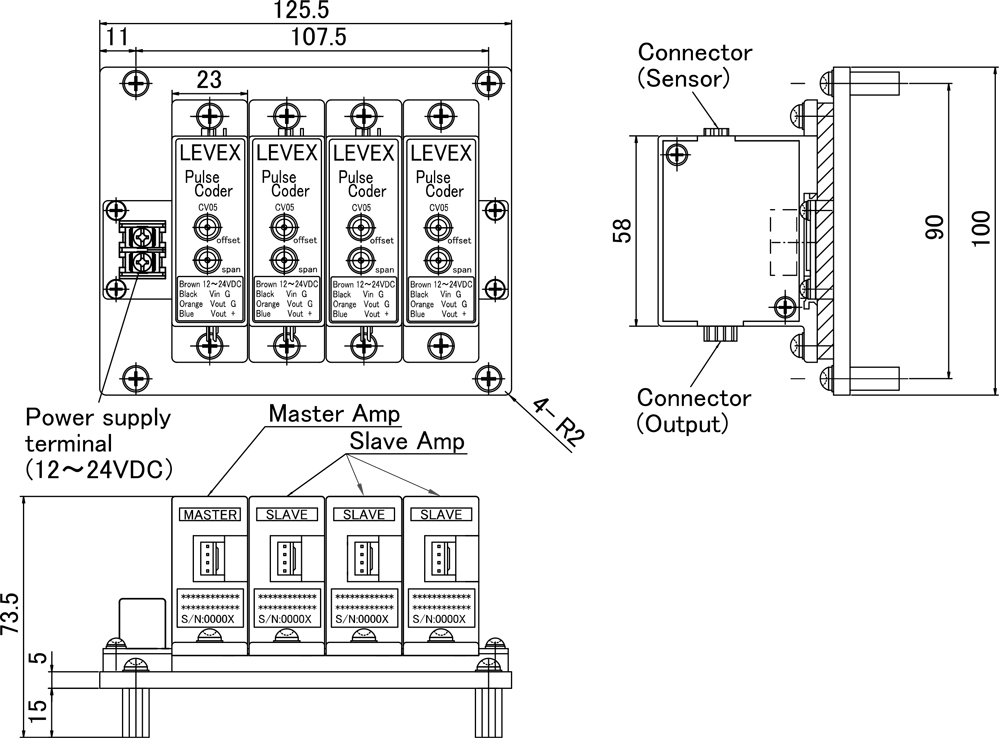

    For 4 axes

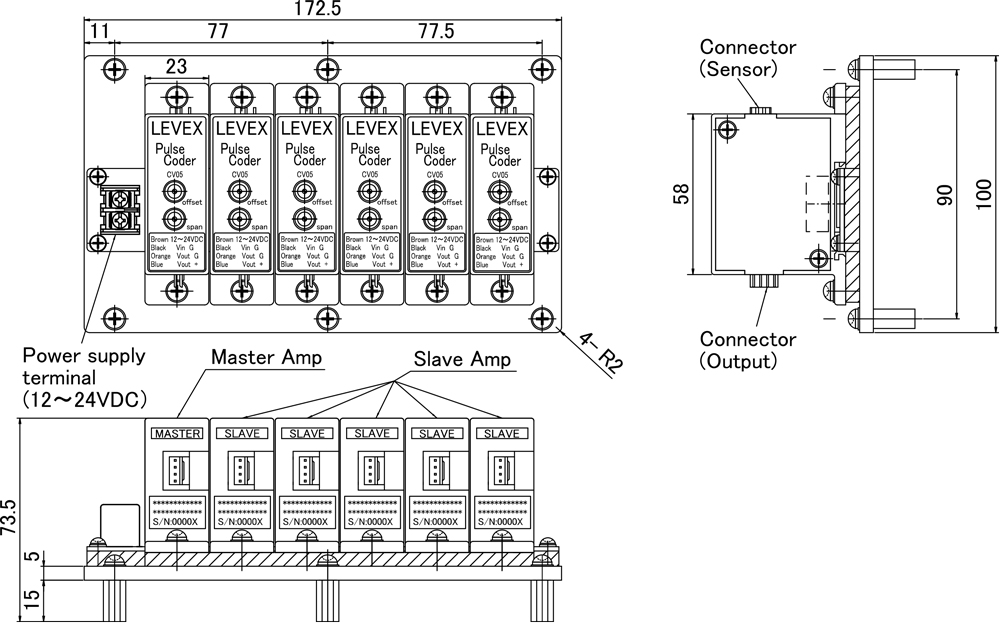

    For 6 axes




    Precautions for use


    -일련 번호가 동일한 센서와 증폭기 만 연결하십시오.
    -마스터 앰프가 고정되어 있습니다.
    -슬레이브 증폭기는 독립적으로 작동하지 않습니다.
    -동일한 모델이면 연결된 슬레이브 앰프의 수를 줄여서 작동이 가능합니다.

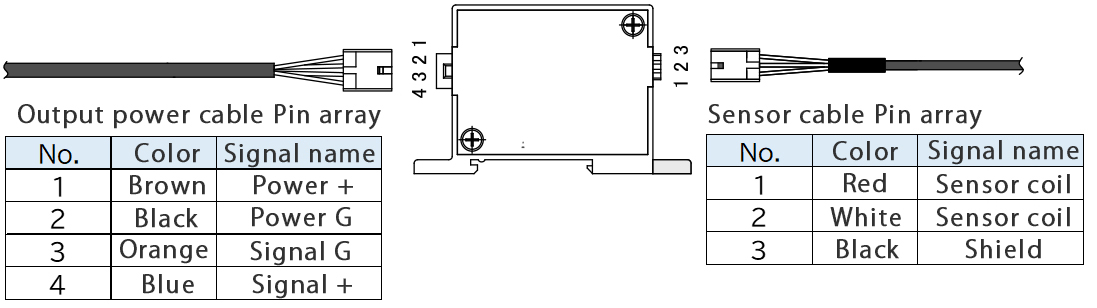

    Output - power cable

    Connection configuration


    Standard

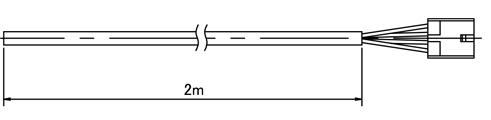

    -케이블 : 전용 4 심 케이블 (길이 : 2m) 끝 처리
    -증폭기 측 : 커넥터 부착 / 측정기 측 : : Unfinished

    (End treatment example) * We fit a range of connectors.

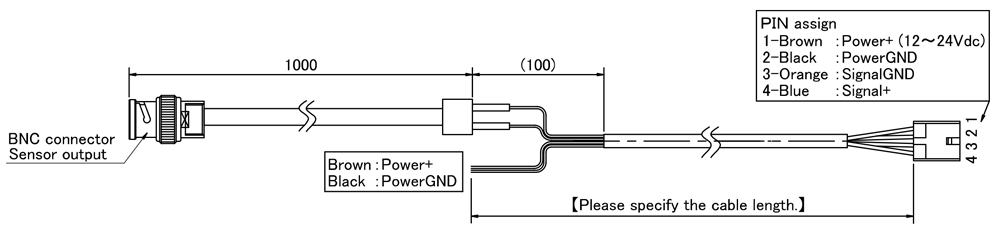

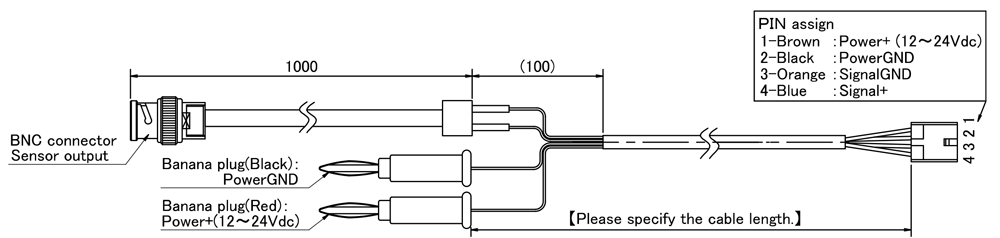

    (Signal side) With BNC conversion cable


    (Signal side) BNC conversion cable + (Power supply side) Banana plug

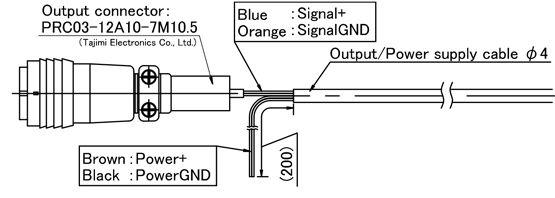

    (Signal line) With Tajimi Electronics connector
