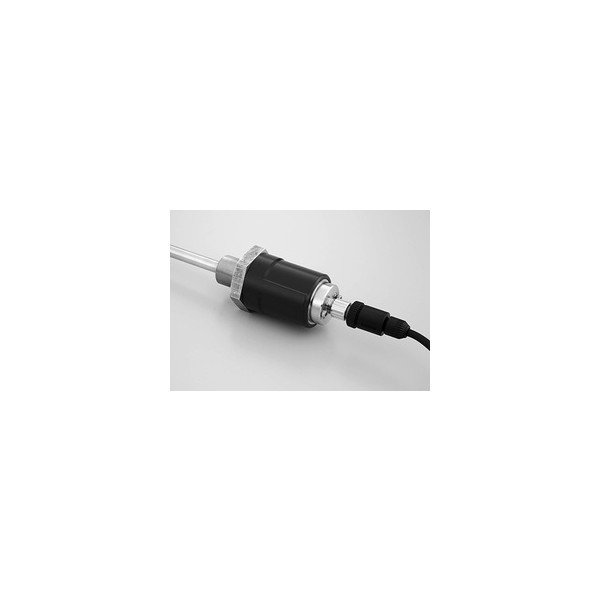

SANTEST GYLT-T_GYLS-T(단종) 아날로그 출력 변위센서
| 비선형 성 | <± 0.025 % FS 일반 |
|---|---|
| 분해능 | <0.01 % FS |
| 반복성 | <± 0.01 % FS |
| 전압 출력 | 모델 : GYLS-T 0-10V 또는 10-0V / (출력 전류 : 최대 5mA, 부하 : 최소 2kΩ) |
| 전류 출력 | 모델 : GYLT-T 4-20mA 또는 20-4mA / (부하 : 최소 500Ω) |
| 전원 공급 | +24 (± 2) VDC (50mA) |
| 주파수 응답 | Std 1kHz (스트로크에 따라 다름) 샘플링 |
| 허용되는 언론. | 35MPa (프로브로드) |
| 작동 온도 | -20 ° C ~ + 80 ° C |
| 보관 온도 | -40 ° C ~ + 80 ° C |
| 내진동 | 6G (또는 40Hz 2mmPP) |
| 내충격 | 50G (2msec) |
| 보호 | IP67 (10kPa, 30 분) |
위에서 언급 한 정확도는 유효 스트로크가 300mm 이상인 센서에 적용됩니다.
(1) : 효과적인 스트로크
15mm-3000mm
(2) : 출력 방향
(프로브 팁쪽으로)
D : 출력 데이터 증가
R : 출력 데이터 감소
(3) : 나사
M : M24xP1.0 (표준)
N : M18xP1.5
U : 3 / 4-16UNF
(4) : 센서로드 직경
공백 : Φ10 (표준)
8 : Φ8
14 : Φ13.8
(5) : 케이블 연결
CN : 커넥터
커넥터 : 스트레이트 또는 앵글형
커넥터 : 카운터 커넥터 만 제공됩니다. 케이블이 필요한 경우 케이블
길이를 지정하십시오
재질 프로브 헤드 : Al 다이 캐스트, 프로브로드 : SS304
표준 자석 : No.2PN. 다른 자석은 Magnet Grouping [GG]에서 구할 수 있습니다.
팁 데드 존 길이 (70mm)는 자석 또는 플로트 유형에 따라 다릅니다.
케이블 길이는 전압 출력 형을 사용하는 경우 10m 미만
, 전류 출력 형을 사용하는 경우 100m 미만이어야 합니다.
커넥터 : Omron XS2C-D4S1 (스트레이트 형) 또는 D4S2 (L 형) (재질 : PBT 플라스틱)
적용 케이블 직경 : Φ5-Φ6, 전선 크기 : 0.18-0.75mm2
출력을 조정할 때 일자 드라이버가 필요합니다 (폭 : 1.6mm).
보호 나사를 분리 할 때 육각 렌치 (2.5mm)가 필요합니다.
조정 가능한 범위 : ± 3 % FS
이 시리즈 커넥터 유형 만 해당됩니다.
연결
1 DC24V
2 0V
3 출력 (전류 또는 전압)
4 COM
* Shield는
사용자 측에서 0V로 연결해야합니다 .
* 0V와 COM은 헤드에 연결됩니다.
