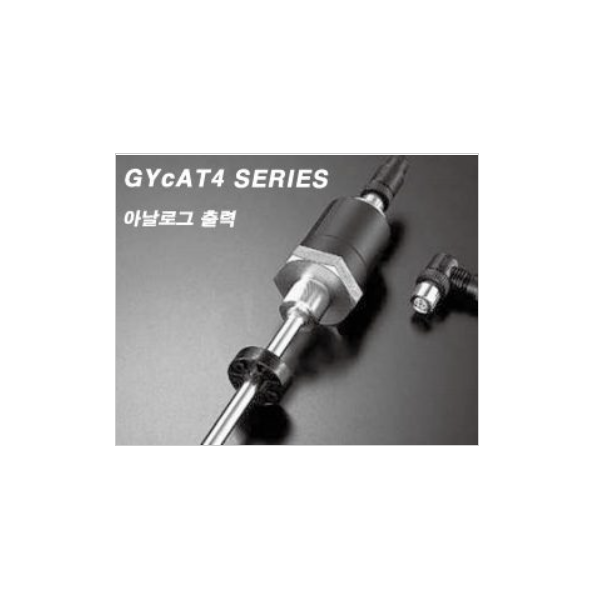

    SANTEST GYcAT4 아날로그 출력 변위센서


    아날로그 출력 (GYLT, GYLS 대체 모델)
    저비용 ・ 올인원 프로브 ・ 내장 컨트롤러


    GYLS (0-10V 출력), GYLT (4-20mA 출력) 단종 대체 모델.
    선형성 : ≦ ± 0.05 % FS.
    현재 consmption은 100mA입니다.


    Specification

    비선형 성≦ ± 0.05 % FS TYP
    분해능≦ 0.01 % FS
    반복성± 0.01 % FS 이하
    온도 특성± 40ppmFS / ° C 이하
    전압 출력0-10V 또는 10-0V
    (출력 전류 : 최대 5mA, 부하 : 최소 2kΩ)
    전류 출력4-20m 또는 20-4mA
    (부하 : 최대 500Ω)
    알람 출력사용할 수 없습니다
    전원 공급+24 (± 2) VDC (100mA)
    샘플링 주파수.Std 1kHz (최대 스트로크 1000mm)
    MSX. 압력35MPa (프로브로드)
    작동 온도.-20 ° C ~ + 80 ° C
    보관 온도.-40 ° C ~ + 80 ° C
    내진동6G (또는 40Hz 2mmPP)
    내충격50G (2msec)
    IP 등급IP67 (10kPa, 30 분)

    ・ 상기 정확도는 유효 스트로크가 300mm 이상인 센서에 적용됩니다 .

    모델 번호.




    ① 유효 스트로크
    　　15 ~ 3500mm

    ② Head dead zone(인식불가지역)
    　　50mm (STD)
    　　□ : □ mm (옵션) (고객 지정)

    ③ Tip dead zone(인식불가지역)
    　　70mm / 90mm / 100mm (STD)
    　　・ S (STD 길이)는 선택한 마그넷 또는 ⑤의 플로트에 따라 다릅니다

    Tip DZ
    		MAGNET플로트
    70mmM2P, M2PN, MG0, M0LM,
    M0SM, M3, M11, M11N
    		F25N, F28N
    90mmF28S, F30S
    100mmT142 (144), T162 (163)F40S, F42S, F50S, F54S

    □ :□mm ( 옵션 ) ( 고객 지정 )
    ・ 가능한 Min. 길이는 선택한 magnet 또는 플로트에 따라 다릅니다.


    ④ 스레드 /Rod 직경
    　　M : M24xP1.0,Rod Φ10 (STD)
    　　N : M18xP1.5,Rod Φ10
    　　U : 3 / 4-16UNF-3A,RodΦ10
    　　M8 : M24xP1.0,Rod Φ8
    　　N8 : M18xP1.5,Rod Φ8
    　　U8 : 3 / 4-16UNF-3A,Rod Φ8
    　　M14 : M24xP1.0,Rod Φ13.8

    ⑤ 관련 Magnet 또는 플로트

    ＜ Magnet ＞＜ float＞

    M2P :No.2P (표준)
    M2PN :
    No.2PN MG0 :No.Φ
    M0SM :No.ΦSPM
    M0LM :No.ΦLPM
    M3 :No.3
    M11 :No.11
    M11N :No.11N
    T142 :No.T14- M2
    T144 : No.T14-M4
    T162 : No.T16-M2

    T163 : No.16-M3

    F28S : Φ28 SS316
    F30S : Φ30 SS316L
    F40S : Φ40 SS316 (B)
    F42S : Φ42.5 SS316
    F50S : Φ50 SS316
    F54S : Φ54 SS304
    F25N : RF-A10 플라스틱
    F28N : RF-A6 플라스틱




    ・상기 이외의 마그넷 또는 플로트를 선택하실 경우에는 상담해 주십시오.
    ・이 모델 코드는 관련 마그넷 또는 플로트만을 지정하는 것을 의미합니다.
    ・마그넷 또는 플로트가 필요한 경우에는 별도로 주문하십시오.


    ⑥ 케이블 연결
    　　CN : 커넥터 (STD)

    　　GxxF : pigtail / cable end  : free
    　　GxxA : pigtail / cable end : 릴레이용 커넥터 있음 ( □ : 케이블 길이(m), 최대 10m )(*)


    (*) 연장 케이블을 사용하는 경우
    전압 출력: 센서 케이블(m) + 연장 케이블(m) ≤ 10m
    전류 출력: 센서 케이블(m) + 연장 케이블(m) ≤ 100m
    ・연장 케이블은 P.114 를 참조하십시오.
    ・느슨한 결합 커넥터가 필요한 경우 커넥터(직선 또는 L자형)를 별도로 주문해야 합니다.


    ⑦ 위치 출력
    　　AD:0~10V(magnet이 tip쪽으로 이동하면 출력이 증가)
    　　AR:10~0V(magnet이 tip쪽으로 이동하면 출력이 감소)
    　　BD:4~20mA(magnet이 tip쪽으로 이동하면 출력이 증가 )
    　　BR:20~4mA( magnet이 tip쪽으로 이동하면 출력 감소 )
    　　CD □□ : 바이폴라 출력 (-□ V- + □ V)
    　　　　　　　　(예 : CD10 : -10V- + 10V)
    　　CR □□ : 바이폴라 출력 (+ □ V-- □ V)
    　　　　　　　　(예 : CR05 : + 5V--5V)

    ⑧ 옵션
    　　블랭크 : 옵션 없음
    　　H0 : 프로브 로드 100°C
    　　X2 : 2kHz 샘플링 ( 전체 로드 길이 : Max.750mm )
    　　X4 : 4kHz 샘플링 ( 전체 로드 길이 : Max.450mm )
    　　X8 : 8kHz 샘플링 ( 전체 로드 길이 : Max. 300mm )
    　　・H0 옵션의 자세한 사항은 P.106을 확인해 주십시오





    치수

    ・재질 프로브 헤드:Al 다이캐스트, 프로브 로드:SS304
    ・MAGNET : 110페이지의 GG그룹에서 하나를 선택합니다 (새로 문의하실 경우 B그룹에서 선택)
    ・Tip dead zone 길이는 선택한 마그넷 또는 플로트 유형에 따라 다릅니다.
    ・커넥터:Omron XS2C-D4S1(스트레이트형) 또는 D4S2(L형)(재질:PBT 플라스틱)
    ・적합 케이블 직경:Φ5〜Φ6, 와이어 사이즈:0.18〜0.75mm2
    ・케이블 길이:Max.10m( 0〜 10V 출력 ), Max.100m ( 4~20mA 출력 )
