M-BOND 610 고온용 접착제

고정밀 트랜스 듀서를 포함한 고성능 애플리케이션을위한 2 성분, 용매 희석 에폭시-페놀 접착제.

고형분 22 %. 가장 넓은 온도 범위의 범용 접착제를 사용할 수 있습니다.

응력 분석 및 변환기 애플리케이션 용 스트레인 게이지 접착제

저점도, 글루 라인 <0.0002 인치 (0.005mm) 가능.

매우 얇고 단단하며 보이드가 없는 글루 라인은 크리프, 히스테리시스 및 선형성 문제를 최소화합니다.

Curing은 본딩 후 4 시간 이내에 시작하여야 합니다.

8단계 가압방법

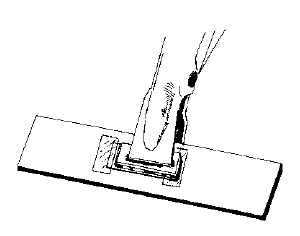

경화 사이클 동안 스프링 클램프 또는 자중을 사용하여 압력을 가할 수 있습니다.

트랜스듀서의 경우 40~50psi[275~350kN/m²]가 권장되며, 일반 작업에는 10~70psi[70~480kN/m²]가 권장됩니다.

클램프로 고정된 게이지/시편을 차가운 오븐에 넣고 분당 5~20°F[3~11°C]의 속도로 원하는 온도까지 온도를 올립니다.

접착제에 갇힌 기포, 불균일한 접착층, 높은 접착 필름 응력은 종종 고온 오븐에서 작업을 시작할 때 발생합니다.

각 접착제의 경화에 대한 시간 대 온도 권장 사항은 다음 페이지에 나와 있습니다.

9단계

경화 사이클이 완료되면 시편을 제거하기 전에 오븐 온도가 최소 100°F[55°C] 떨어지도록 합니다.

클램프 조각과 마일라 테이프를 제거합니다. 게이지 영역 전체를 RSK 로진 솔벤트 또는 톨루엔으로 세척하는 것이 좋습니다.

이렇게 하면 잔류 매스틱과 기타 오염 물질이 모두 제거됩니다. 거즈 스펀지로 닦아 건조 시키세요.

"핫택" 게이지 설치 방법

이 방법을 사용하면 장착 중 게이지가 움직이지 않도록 테이프로 고정할 필요가 없으며, 특히 M-Bond 43-B 및 M-Bond 600에 적합합니다.

1. 앞의 1, 2, 3단계를 완료한 후 깨끗한 핀셋을 사용하여 마일라 봉투에서 게이지를 꺼냅니다.

2. 게이지의 접착면과 시편의 게이지 영역에 접착제를 바르고 각각 최소 15분 동안 자연 건조합니다. M-Bond 43-B는 최대 24시간 동안 건조될 수 있습니다.

3. 핀셋을 사용하여 게이지를 시편에 놓습니다. 깨끗하게 세척한 치과용 프로브를 사용하면 도움이 될 수 있습니다.

4. 게이지를 고정하려면 새 원뿔형 팁이 달린 15~25와트 납땜 인두를 사용하십시오.

일반적으로 게이지 정렬 지점의 반대쪽 두 지점(예: 게이지 정렬 지점 반대쪽)에 접착제를 열간 점착한 후 마일라(Mylar) 봉투로 게이지를 일시적으로 고정합니다.

적절한 인두 온도와 핫팁 접촉 시간을 파악하기 위해 약간의 실험이 필요할 수 있습니다.

이는 사용하는 접착제의 종류와 모재의 열전도도에 따라 달라집니다.

5. 게이지 표면이 개방된 경우, 표면에 접착제를 얇게 바르고 최소 5분 동안 건조시킨 후 테플론 시트를 덮습니다(7단계 참조).

8단계와 9단계를 진행합니다.

권장 경화 일정

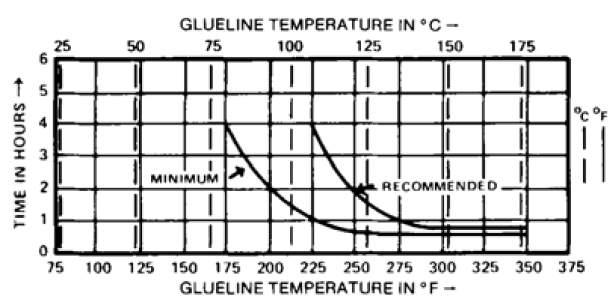

다음 곡선은 시간 대 온도 범위를 나타냅니다.

그러나 기판 재료의 열처리 조건에 미칠 수 있는 영향을 고려하면서 가능하면 시간과 온도의 상한을 사용해야 합니다.

아래 그래프에 명시된 시간 동안 온도에서 경화합니다.

후경화

안정적인 트랜스듀서 사용을 위해서는 클램핑 고정 장치를 제거한 후 후경화가 필요합니다.

후경화는 위의 9단계를 진행하거나 트랜스듀서를 배선한 후 수행할 수 있습니다(납땜 및 전선 절연의 온도 제한에 따라 달라질 수 있음).

M-Bond 610: 최대 작동 온도 또는 경화 온도 중 더 높은 온도인 30°C~40°C[50°F~75°F]에서 2시간 동안 경화합니다.

최종 설치 절차

1. 스트레인 게이지 액세서리 데이터북을 참조하여 적절한 솔더를 선택하고 리드선을 연결하십시오.

로진 솔벤트를 사용하여 솔더 플럭스를 제거하십시오. 게이지 탭과 단자는 납땜 전에 부석으로 가볍게 문질러 접착 필름을 제거하여 세척할 수 있습니다.

리드가 내장된 게이지(옵션 L 및 LE) 또는 미리 부착된 솔더 도트가 있는 게이지에는 이러한 부석 작업이 필요하지 않습니다.

애플리케이션 노트 TT-606, "솔더 도트가 있는 스트레인 게이지에 리드를 부착하는 납땜 기술"을 참조하십시오.

일반적인 납땜 지침은 애플리케이션 노트 TT-609, "스트레인 게이지 납땜 기술"에 설명되어 있습니다.

2. 스트레인 게이지 액세서리 데이터북의 권장 사항에 따라 보호 코팅을 선택하고 적용하십시오.
