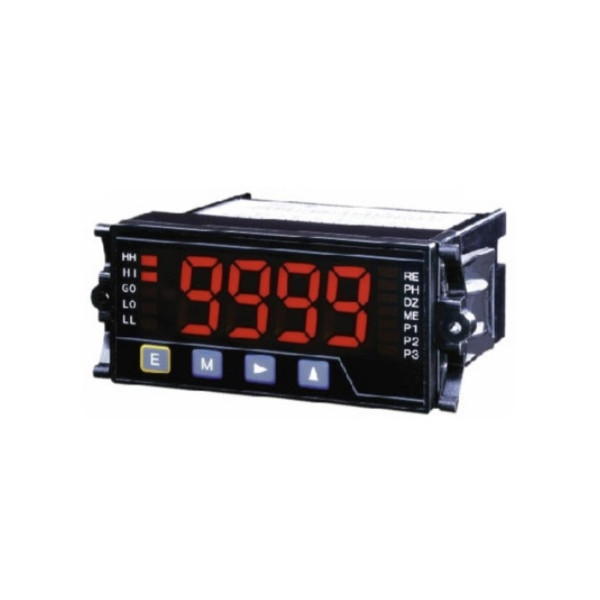

A7000 다용도 판넬메타 > 판넬메타

A7000 다용도 판넬메타 요약정보 및 구매

전압계,전류계,,저항계,온도계,주파주계,회전계용 판넬메타 (72 × 36mm) 미터

판매가격 전화문의
제조사 WATANABE
원산지 일본
모델 A7000

관련상품

  • 상품 정보

    상품 상세설명

    Model 분류


    입력사양AC110V~240V DC12V~48V
    DC 전압계 A7111 A7211
    DC 전류계 (입력 용량 : 0.1A 미만) A7112 A7212
    DC 전류계 (입력 용량 : 0.1A 이상) A7113 A7213
    AC 전압계 (True RMS) A7114 A7214
    AC 전류계 (True RMS, 입력 용량 : 0.1A 미만) A7115 A7215
    AC 전류계 (True RMS 、 입력 용량 : 0.1A 이상) A7116 A7216
    저항계 A7117 A7217
    온도계 A7118 A7218
    주파수 미터 A7119 A7219
    로드셀 미터 A711A A721A
    프로세스 미터 A711B A721B



    재고보유 모델
    A711A-B  4EA
    A721B-B  1EA
    위 재고는 항시 소진될 수 있습니다. 반드시 확인 후 구매하세요.

    공통사양


    표시범위 : -9999~9999
    표시 : 적녹색 LED (문자높이 16mm)
    샘플링속도 : 최고 1000회/초 (전압·전류 입력일 때)
    크기 : 72mm(H)×36mm(W)×118mm(D)
    전원 : 교류전원범위 AC100~240V
    직류전원범위 DC12~48V
    RELAY출력 타입 : HH, HI, LO, LL
    PHOTO COUPLER출력 타입 : DC30V, 50mA
    ANALOG OUT : PWM 방식(하단참조)
    BCD출력 타입 : OPEN COLLECTOR, TTL
    RS-232C : FULL DUPLEX ASCII code
    RS-485 : FULL DUPLEX ASCII code



    표시 메인 LED (글자높이 16mm) 2색 타입
    샘플링속도 최고 1000회/초
    최대표시 -9999~9999 (4행표시)
    사용온습도범위 0~50℃, 35~85%RH
    보존온습도범위 -10~70℃ 60% RH이하
    전원(AC)  전원전압범위-AC 100~240V ±10%
    소비전력-최대 8VA
    전원(DC)전원전압범위-DC 12~48V ±10%
    소비전력-최대 7W
    외형사이즈 72mm(W) X 36mm(H) X 118mm(D)
    질량 약 40g
    내전압 전원단자-입력단자/출력단자간 DC1500V 1분간(DC) AC1500V 1분간(AC)
     입력단자-출력단자간 DC 500V 1분간

    PWM이란?



    펄스 폭변조입니다..pulse width modulation 약자입니다..



    표본화 펄스의 진폭이 전송하고자 하는 신호에 비례하는 경우가 PAM입니다...
    그러나 표본화 펄스의 진폭은 일정하고 그 펄스 폭이 전송하고자 하는 신호에 따라 변화 시키는 변조 방식을 PWM방식이라 하죠...


    PWM 변조는 진폭 제한기의 사용으로 레벨변동을 제거할 수 있고 또 펄스의 상승과 하강을 급격 하게 하여 S/N비의 개선이 가능함으로 비교적 많이 사용 된다.
    모터 제어나 전압제어에 사용됩니다.



    PWM파가 제어하는 방식은 아래와 같아요~~~~전압을 제어하는데 사용이 되죠..



    전압형 인버터에주로 이용하는데요..



    전압형 인버터는 현재 널리 사용되고 있는 인버터로 전력형태는 그림과 같다.

    교류전원을 사용할 경우에는 교류측 변환기 출력의 맥동을 줄이기 위하여 LC필터를 사용하는데 이를 인버터측에서 보면 저 임피던스 직류 전압원으로 볼수 있으므로 전압형 인버터라 한다. 제어방식이 PAM제어인 경우 컨버터부에서 전압이 제어되고, 인버터부에서 주파수가 제어되며, PWM제어인 경우 컨버터부에서 정류된 DC전압을 인버터부에서 전압과 주파수를 동시에 제어한다.


    SYSTEM 구성







    ① 컨버터 부



    SCR대신에 3상 DIODE MODULE를 사용하여 교류전압을 직류로



    정류시킨다.



    ② DC-LINK 부



    DC-LINK 내의 직류전압을 CB(평활용 콘덴서)를 이용하여 평활



    시킨다.



    ③ 인버터 부



    정류된 직류 전압을 PWM 제어방식을 이용하여 인버터부에서 전



    압과 주파수를 동시에 제어한다.

    출력전류 및 전압파형

    ① 전류파형 - 정현파 ( 전동기 부하인 경우 )

       ② 전압파형 - PWM 구형파



    전압형 인버터의 특징
    ① 1, 2상한 운전만 가능하며, 4상한 운전이 필요한 경우에는 DUAL CONVERTER

        를 사용 해야 한다.

    ② 전류 파형의 PEAK치가 높으므로 주소자와 변압기 용량이 필요 이상으로

        커진다.

    ③ PWM 파형에 의해 인버터와 모터간에 역률 개선용 진상콘덴서 및 서지 압소버

        를 부착 하지 말 것.

    ④ 인버터의 주소자를 TURN-OFF 시간이 짧은 IGBT, FET 및 TRANSISTOR을 사용

        한다.

    ⑤ 인버터 출력주파수 범위가 광범위하다.
