MAGNESCALE LT20A 카운터 > 변위계

DT512N / DT512P 용 카운터

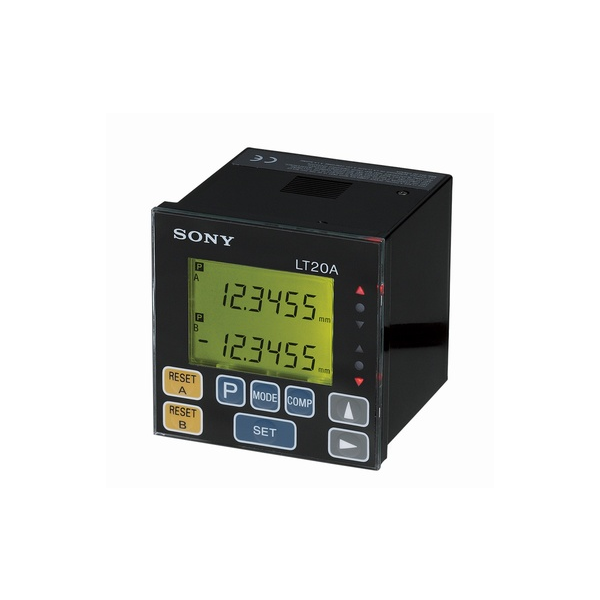

MAGNESCALE LT20A 카운터 요약정보 및 구매

DG, DL, DK 용 카운터 표시 분해능 : 0.5 / 1 / 5 / 10μm 선택 가능

추천하기
판매가격 전화문의
제조사 MAGNESCALE(SONY)
원산지 일본
모델 LT20A-101 LT20A-101B LT20A-101C LT20A-201 LT20A-201B LT20A-201C

관련상품

  • 상품 정보

    상품 상세설명

    LT20A의 특징



    작고 가벼우 며 장착하기 쉬운 카운터

    • 컴팩트 한 디자인 : DIN 표준 크기 (72mm x 72mm / 2.83 "x 2.83"W x H).
    • 패널 마운팅에 적합
    • 선택 가능한 디스플레이 해상도 : 0.5 / 1 / 5 / 10 μm
    • BCD 및 RS-232C I / O 모델을 사용할 수 있습니다.
    • 재설정 / 사전 설정
    • 최대 / 최소 / 피크-피크 값 측정 및 GO / NO GO 평가를위한 피크 홀드 기능. . ADD / SUB 기능 (2 축 모델 만 해당)
    • 데이터 저장 : 분해능, 계수 방향, 비교기 기준점, 사전 설정 값, 모드, BCD 부호 (B 형), 통신 파라미터 (C 형)
    • 인치 / 미터법 디스플레이
    • 적용 분야 : 생산 라인에서 부품 자동 분류 및 측정.

    스펙



    명세서

    * 1 I / O 커넥터 입력 : 리셋, 피크 홀드 시작, 피크 홀드 일시 중지, RS 트리거 (RS-232C 모델 만 해당) 출력 : 결과 평가 (포토 커플러)

    * 2 BCD (36 핀 하프 피치 커넥터) 입력 : 리셋, 피크 홀드 시작, 비교기 값 선택 (4 개 설정) 출력 : 5 자리 (오픈 콜렉터) 전류 값 / 최대 값 / 최소값 / 피크-투- 피크 값 선택 및 출력. Alerm 출력

    * 3 RS-232C (8 핀 미니 DIN 커넥터) 리셋, 사전 설정 값 설정 / 리콜, 피크 홀드 시작, 피크 홀드 일시 중지

    * 4 RS-232C 데이터 출력용 RS-TRG 핀 트리거 입력

    * 5 측정 장치가 연결된 경우.

    Magnescale은 사전 통지없이 제품 사양을 변경할 수있는 권리를 보유합니다.

    모델LT20A-101LT20A-101BLT20A-101CLT20A-201LT20A-201BLT20A-201C
    디스플레이6 자리 백라이트 LCD, 모드 디스플레이
    I / O측정 단위 입력1 채널2 채널
    I / O 커넥터 * 1○
    BCD * 2-○--○-
    RS-232C * 3--○--○
    RS-TRG * 4--○--○
    리셋 기능재설정 키 또는 외부 입력 (I / O 커넥터)
    -BCD 터미널RS-232C 명령-BCD 터미널RS-232C 명령
    사전 설정 기능프리셋 키로 설정된 프리셋 값, 리셋 키로 불러 오기.
    -BCD 리셋 단자로 리콜RS-232C 명령으로 설정 또는 호출-BCD 리셋 단자로 리콜RS-232C 명령으로 설정 또는 호출
    Conparetor 기능3 단계 비교기 전면 패널의 키로 설정된 비교기 값. 결과 평가 : LED 및 I / O 커넥터 출력 (포토 커플러)
    -비교기 (키 입력)에 대해 최대 4 개의 값을 설정할 수 있습니다. BCD 터미널로 전환되었습니다.RS-232C 명령으로 설정-비교기 (키 입력)에 대해 최대 4 개의 값을 설정할 수 있습니다. BCD 터미널로 전환되었습니다.RS-232C 명령으로 설정
    피크 홀드 기능최대, 최소 및 피크 대 피크 값. I / O 커넥터의 시작 입력에 의해 측정이 시작되었습니다. 일시 중지 입력으로 중지를 업데이트합니다.
    --RS-232C는 설정하거나 시작할 수 있습니다.--RS-232C는 설정하거나 시작할 수 있습니다.
    입력 해상도0.0005mm, 0.001mm, 0.005mm, 0.01mm 선택 가능
    화면 해상도0.0005mm, 0.001mm, 0.005mm, 0.01mm 선택 가능
    방향전환 가능
    기준점 기능기능 사용 활성화 / 비활성화를 선택할 수 있습니다 (사용이 활성화되면 장치가 전원을 켤 때 동시에 기준점 신호 입력 대기 상태로 들어갑니다).
    최대 응답 속도20MHz (A / B 위상차)
    더하기 및 빼기 기능-A + B, A－B, B－A는 방향 설정으로 설정할 수 있습니다.
    경보속도 초과 또는 측정 장치 케이블 분리 (LCD 또는 I / O 커넥터의 비교기 출력이 모두 "H"(OFF)로 표시됨)
    -BCD 알람 터미널 "H"(OFF)--BCD 알람 터미널 "H"(OFF)-
    정보 저장소해상도, 방향, 비교기 값, 사전 설정 값, 모드 등
    -BCD 사인 등--BCD 사인 등-
    키 잠금 기능키 잠금 및 해제.
    온도작동 : 0 ~ 40 ℃, 저장 : -10 ~ 50 ℃
    소비 전력 * 54W5W4W6W8W6W
    질량대략. 200g대략. 230g대략. 220g대략. 210g대략. 270g대략. 230g
    전원 공급전원 입력 커넥터 (3 핀) : DC9.0-26.4V

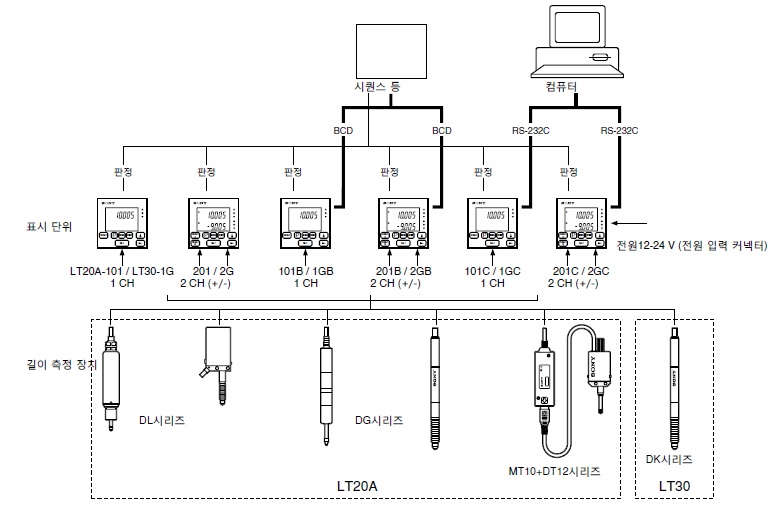

    호환 가능한 측정 장치

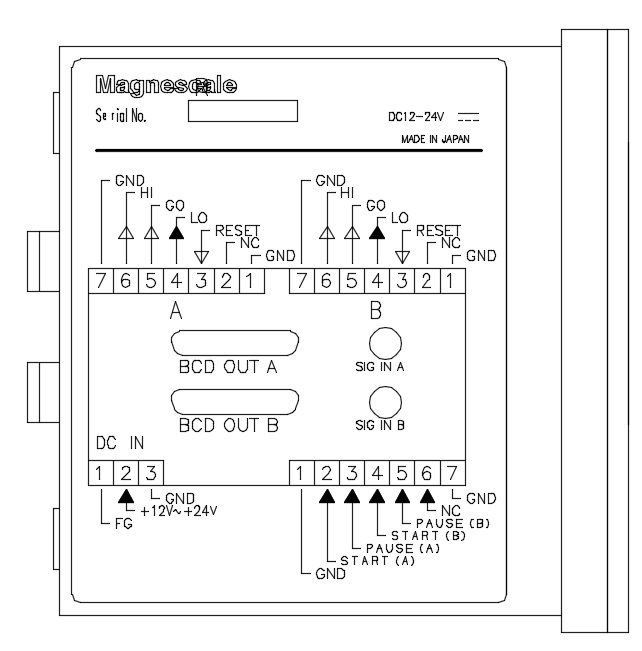

    LT20A-201B 배선

    LT20A-201B  : Go / No Go 및 BCD 출력을 지원하는 Sony 2 축 디스플레이
