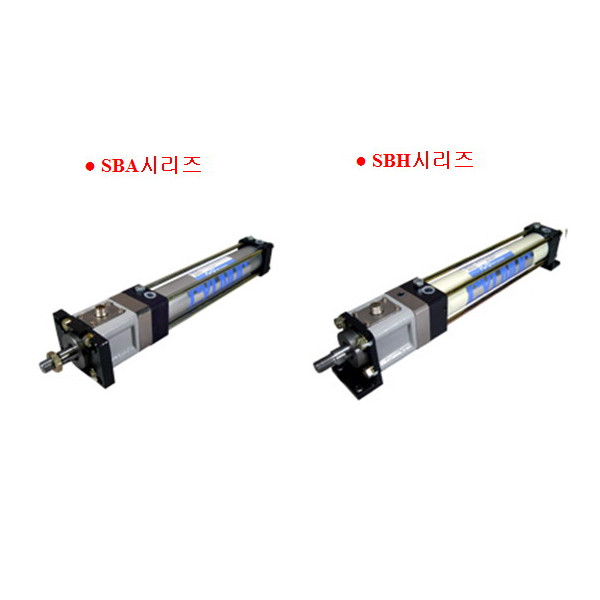

센서 일체형의 공압 실린더입니다. Φ 40~Φ 100까지의 튜브 내경 감지기가 있는 액츄에이터 또는 스위치실린더로 이용

추천하기
판매가격 전화문의
제조사 NSD
원산지 일본
모델 SBA

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명

    Actuator equipped with the position detector

    CYLNUC는 유압실린더 TYPE과 리니어 로드센서(semi-absolute type)의 복합형으로 특수한 컨버터(컨트롤러)에 의한
    Rod의 움직임으로 위치를 확인하는 제품이다
    이 제품은 크기,스트로크,압력의 정도에 따라 다양한 제품군이 있다.

    SBA-SBH SPEC.jpg

    시루 너클 시스템 콘트롤러yoko.gif

    ● NSD의 시루 너클 시스템은 직선형 아브소코ー다 및 독자 개발에 의해공압 브레이크 장치가 내장된
    공압 시루 너클 실린더(SBB타입)와 학습 기능을 탑재한 위치 결정 제어 컨트롤러(VS-CYLE)의 조합에 의해,
    공압 실린더에서는 곤란했던 고 정밀의 위치 결정을 가능하게 했습니다.
    ● 유압 시루 너클 실린더(SBH종류)에 대응한 위치 결정 제어 컨트롤러(CHC-1A, CHC-1C)도 준비하고 있습니다.
    ● 자동차 업계에서는 스폿 용접 암 시프트, 워크 시프트나 보디 센터링 가이드 위치 결정 등에 수많은 실적이 있습니다.
    짧은 반송 시스템에 최적입니다.
    ● VS-CYLE시리즈
    vs-cyle.jpg브레이크자 공압 시루 너클 실린더 SBB시리즈(별매)와 함께
    고정 밀도의 여러 지점 위치 결정을 행하는 컨트롤러입니다.
    <특징>
    1. 예습, 복습 보습으로 된 학습 기능에 의해
    속도나 공기압의 변동에서 생기는 오버런량을 최소화하고
    ±0.5mm의 정지 밀도를 실현.
    2. 최대 500mm/s의 빠른 속도에 의한 위치로 동작이 가능.
    3. 고속 응답의 제동 기구에서,
    실린더의 기능 친구 동작(미소 이동)이 가능.
    또 이 동작은 티칭 설정이 가능.
    4. 최대 100프로그램×100단계 위치 결정하는 설정이 가능.
    5.VS-CYLE-D에는 현재 값 출력, 리미트 스위치 출력,
    모션 디텍토 출력 기능도 있습니다.
    6. 단순 설정 표시기(VS-TCYL)을 사용하여
    외부 데이터 설정 및 위치 확인이 가능.

    SBA- [a]×[b]-[c][d]-[e][f][g]J[g][h] *1

    Standard model code:SBA-50×250-FA9.9-BT0J0A1

    항목기호내용
    a튜브내경(mm)40Φ40
    50Φ50
    63Φ63
    80Φ80
    100Φ100
    b스트로크(mm)50 ～ 1000Φ4010 mm 단위로 제작 가능합니다。.
    50 ～ 1000Φ50
    50 ～ 1400Φ63
    50 ～ 1600Φ80자바라있는 경우 : 50~1400까지
    50 ～ 1800Φ100자바라있는 경우 : 50~1500까지
    c설치지지 형식[00]기본형
    [LB] 축방향 푸트형
    [FA]로드측 플랜
    [FB]헤드측 플랜
    [CA]Clevis / single
    [CB]Clevis / double
    [TA]로드형 트러
    [TC]중간 트러
    d최대사용압력9.90.97 MPa(9.9kgf/cm2)
    0Piston with hole
    e쿠션B실린더양끝
    N없음
    f포트형식TRc
    NNPT(Order)
    gf (포트)、
    J(센서커넥터)
    로드측에서 본
    설치위치    		[0] : Up,[1] : Right,[2] : Down,[3] : Left케이블 직출을 원하시는 경우는 담당자에게 문의하십시오。

    h    		OptionA1잠금너트 (부속품)
    A21산클레비스
    A32산클레비스 (A4포함)
    A4클레비스용핀
    B11산브래킷 (B3포함)
    B22산브래킷 (B3포함)
    B3브래킷핀
    C2자바라 (네오프렌)

    * 1 : 'J'는 센서 단자 모양이 커넥터임을 나타냅니다.

    System Configuration

    Fig:CYLNUC® System Configuration

    사양

    실린더

    항목

    사양

    튜브내경 (mm)

    		Φ40Φ50Φ63Φ80Φ100

    로드지름 (mm)

    		Φ18Φ20Φ22.4Φ28Φ36
    스트로크 (mm)자바라 없음50 ～ 100050 ～ 140050 ～ 160050 ～ 1800
    자바라 있음50 ～ 140050 ～ 1500
    사용압력범위(MPa (kgf/cm2))0.2 ～ 0.97(2 ～ 9.9)
    내압력(MPa (kgf/cm2))1.5(15)
    작동유Compressed air
    사용속도범위 (mm/s)50 ～ 500
    사용주위온도(℃)5 ～ 60

    검출기

    항목

    사양

    앱솔루트검출범위 (mm)12.8
    분해능 (mm)0.00156
    선형성오차 (mm)0.25 + L/1000 Max. L : 스트로크
    보호구조IP40(JEM 1030에준거)
    내진동2.0×102 m/s2 200Hz 상하 4h 전후 2h(JISD1601)
    내충격4.9×103 m/s2 0.5ms 상하전후 각3회(JISC5026)
