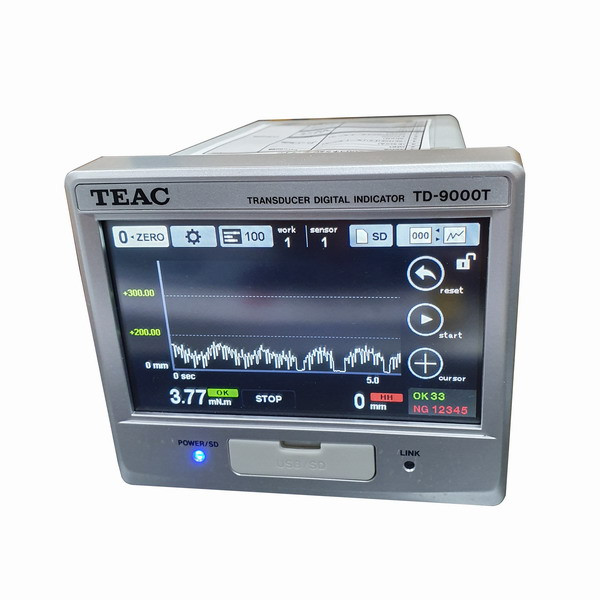

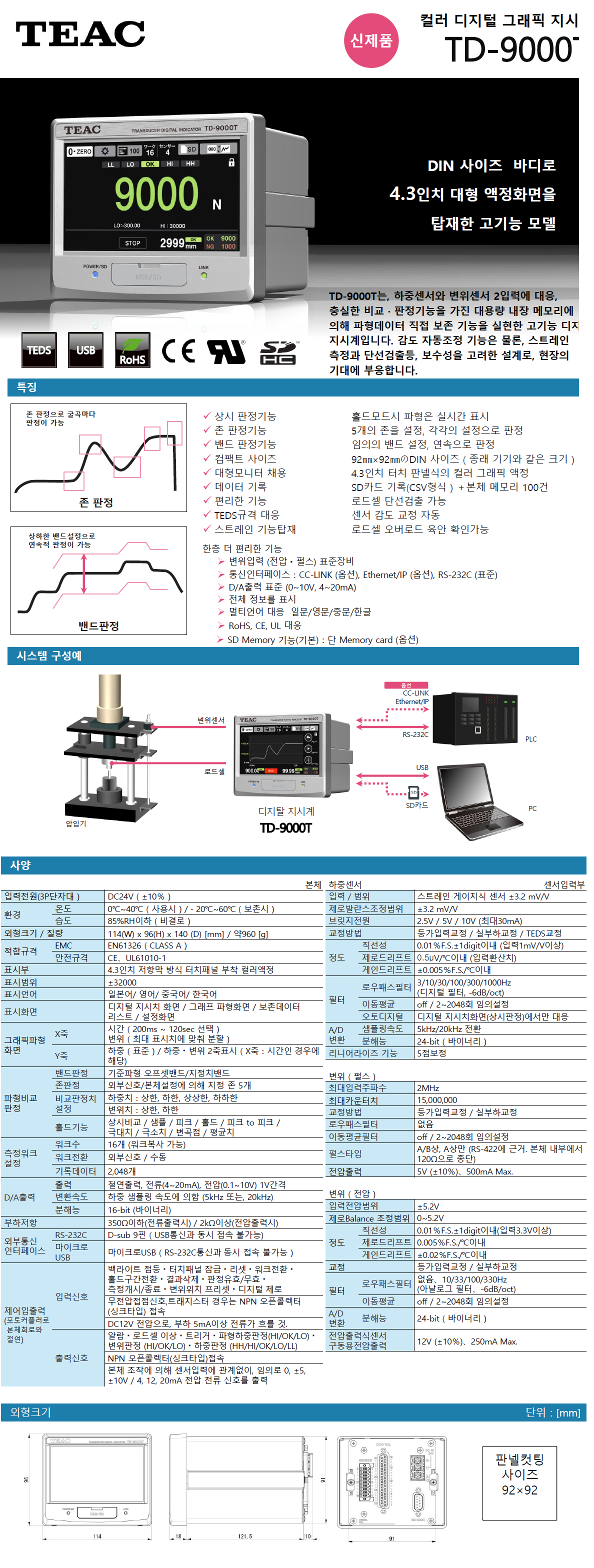

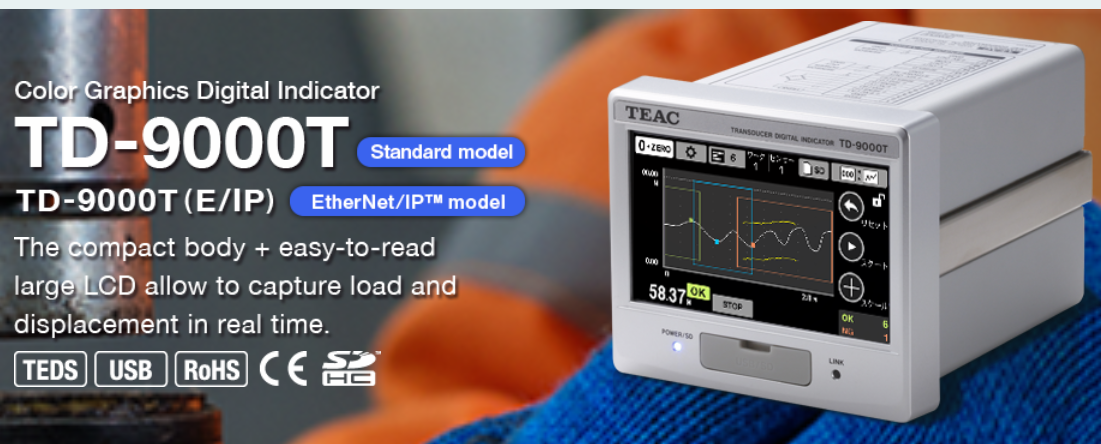

TEAC TD-9000T UL인증 그래픽 인디케이터
TD-9000T는 하중(로드셀)과 스트로크(변위계)의 2가지 입력을 지원하는 하중관리용 디지털 인디케이터입니다.
25,000회/초의 고속 A/D 변환 및 DIN1/4(92 x 92) 크기의 4.3인치 터치스크린 모니터 장착. 하이엔드이면서 저렴한 가격을 실현한 고성능 모델입니다.
측정 중 파형을 실시간으로 확인할 수 있습니다. 일상적인 모니터링부터 처리 데이터의 검증까지 폭넓게 사용 가능합니다.
RS-232C (표준)

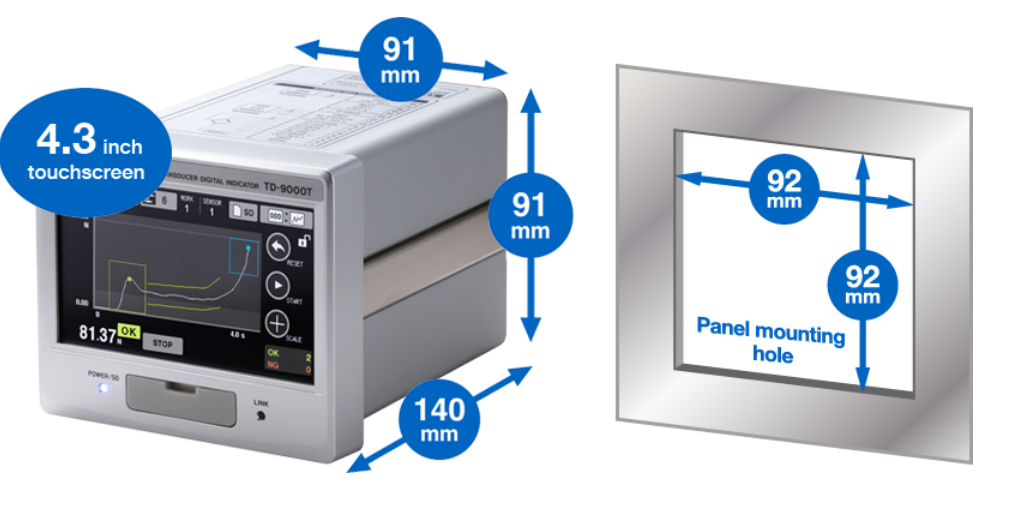

범용 92 x 92mm 패널 장착 홀 사이즈에 4.3인치 와이드 터치스크린 모니터가 장착되어 있습니다.

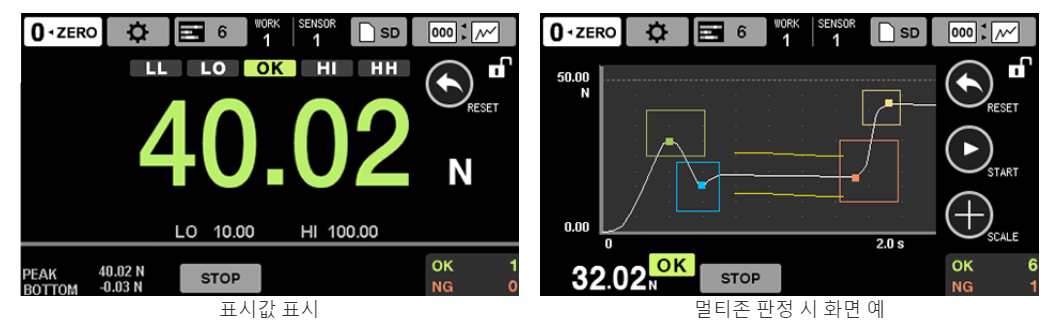

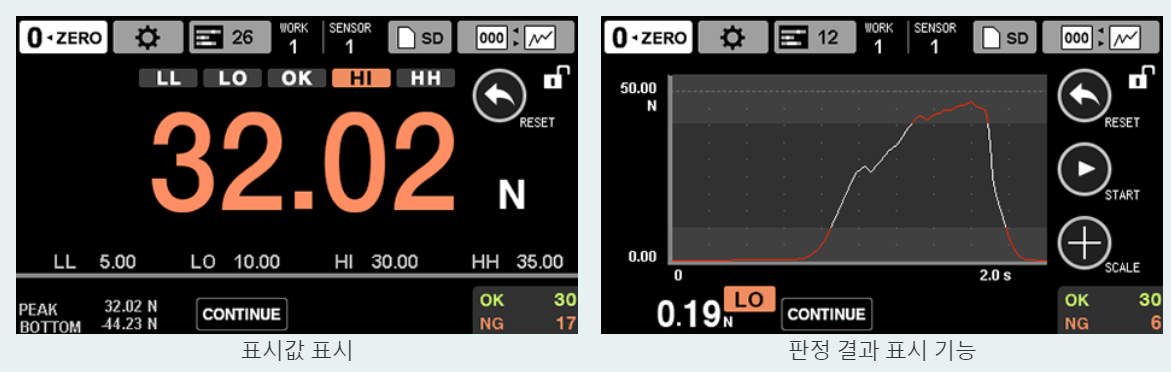

홈 화면
인디케이터 값 표시는 실시간 부하 값 및 설정 조건을 확인할 수 있으며 파형 표시 모드에서는 실시간으로 파형에 대한 OK/NG 판정이 가능합니다.
※전원을 켰을 때 마지막으로 전원을 껐을 때 열었던 화면이 다시 열립니다(표시값 또는 파형 화면).
DC 24V (± 10%) 13W
100V - 240V AC : PA-91 AC 어댑터 필요(옵션)

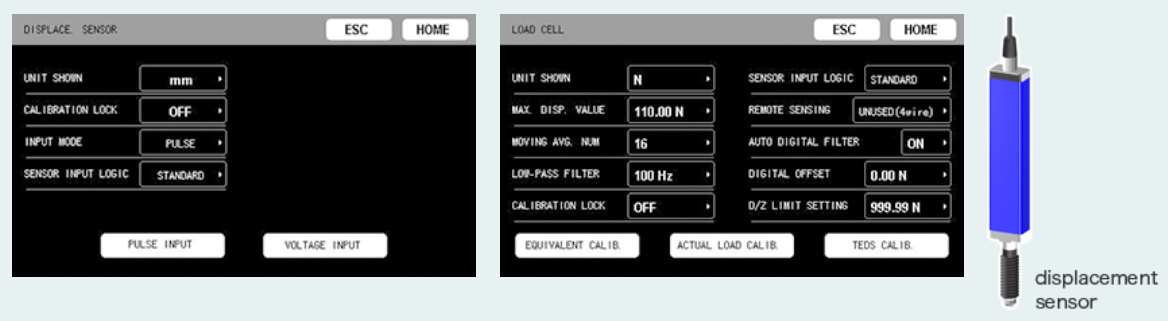

변위 센서 입력
변형률 및 변위(전압 및 펄스)의 2개 입력 조정 펄스 입력(A/B상 또는 A상, 차동 구형파(RS-422 준거)) 및 전압 입력 ±5.2V 지원. Time-Load 뿐만 아니라 Displacement-Load 관리도 가능합니다.

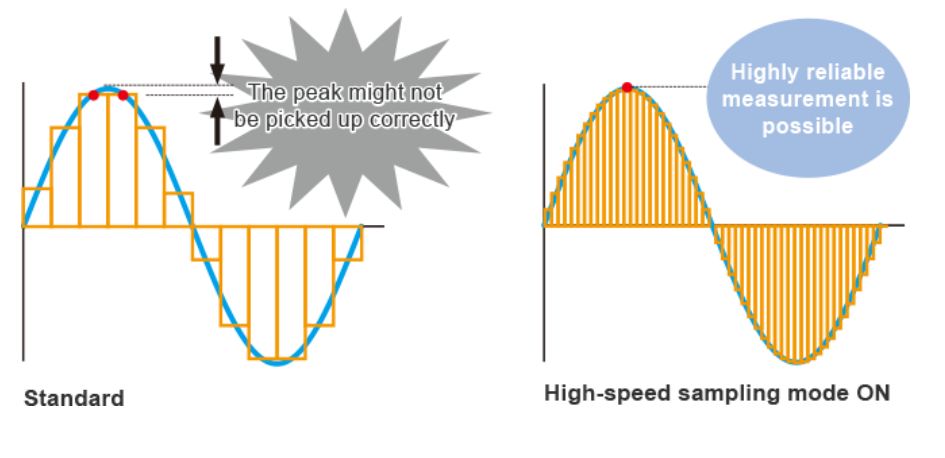

25,000회/초 및 5,000회/초를 선택할 수 있습니다. (해상도: 24bit)

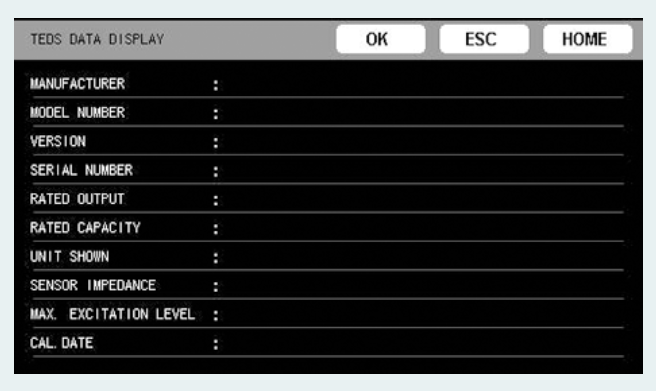

TEDS 교정
이 새로운 기능은 등가 입력 교정 중에 수치를 입력하는 번거로움을 덜어줍니다.
교정 방법은 TEDS 메모리에 기록된 스트레인 게이지 변환기 정격 출력(mV/V) 및 정격 용량을 사용합니다. ※본 기기는 4kbit만 지원합니다.
부하 측정의 선형성은 교정 포인트를 증가시켜 개선됩니다.
실부하 교정 및 등가 입력 교정 후 선형화 교정을 입력합니다.
실시간 판단
지속적인 판단 연속판단은 측정하고 있는 값을 "상한, 상한, 하한, 하한"의 비교값과 비교하여 정상인지 아닌지를 판단하는 판단방식이다. 디지털 표시 외에 그래프 표시도 지원합니다.

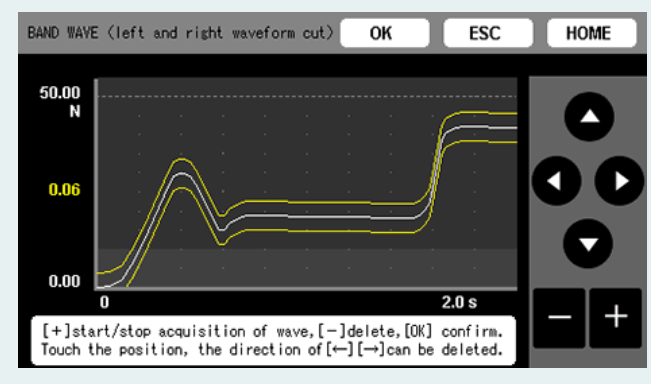

밴드 판정
밴드판정은 시간과 변위에 따라 변화하는 측정값을 허용 밴드를 이용하여 지속적으로 비교 판단하는 판단 방식입니다.
연속판단을 위한 상한, 하한 등의 고정값 대신에 어떠한 곡선도 비교용으로 사용할 수 있습니다.

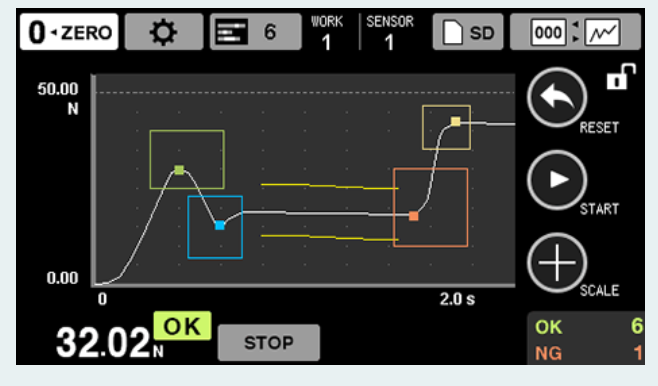

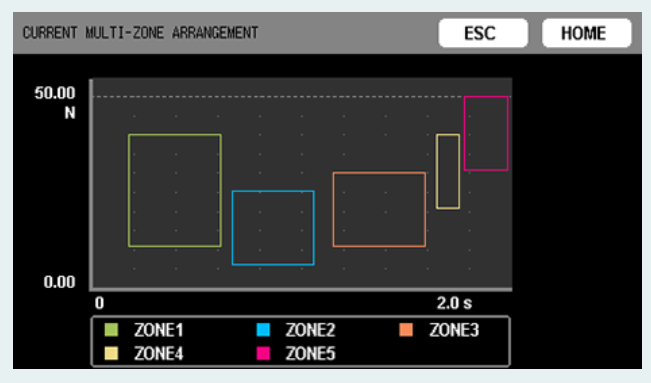

다중 영역 판단
다구간 판정은 허용하중과 시간 또는 변위의 구간으로 둘러싸인 구간에 대해 측정값이 양호한지 여부를 판단하는 방법입니다.
홀드의 8가지 유형, 즉 상수 비교, 샘플링, 피크, 바텀, 피크 투 피크, 평균값, 최대/최소 및 변곡점을 OK/NG 판단 수단으로 지정할 수 있습니다.
OK/NG는 하나의 프로세스에 대해 최대 5개의 Zone에서 판단됩니다. 외부 입력에서도 Zone 전환이 가능합니다.
조합 판정(밴드 + 멀티 존 판정)
조합 판정 기능은 "밴드 판정"과 "멀티 존 판정"을 조합하여 하나의 작품에 대해 OK 여부를 판정하는 판정 방식입니다.
복잡한 파형에서도 세밀한 판단이 가능합니다.
D/A 변환기는 단위 표시기 값에 해당하는 아날로그 출력을 허용합니다.
전압 출력: 0 - ±10V
전류 출력: 4 - 20mA
최대 전압 출력은 D/A max. 전압 설정.
표준 기능: RS-232C, USB
RS-232C 및 USB는 동시에 사용할 수 없습니다.
옵션: Ethernet/IP ™ , CC-Link(예정)

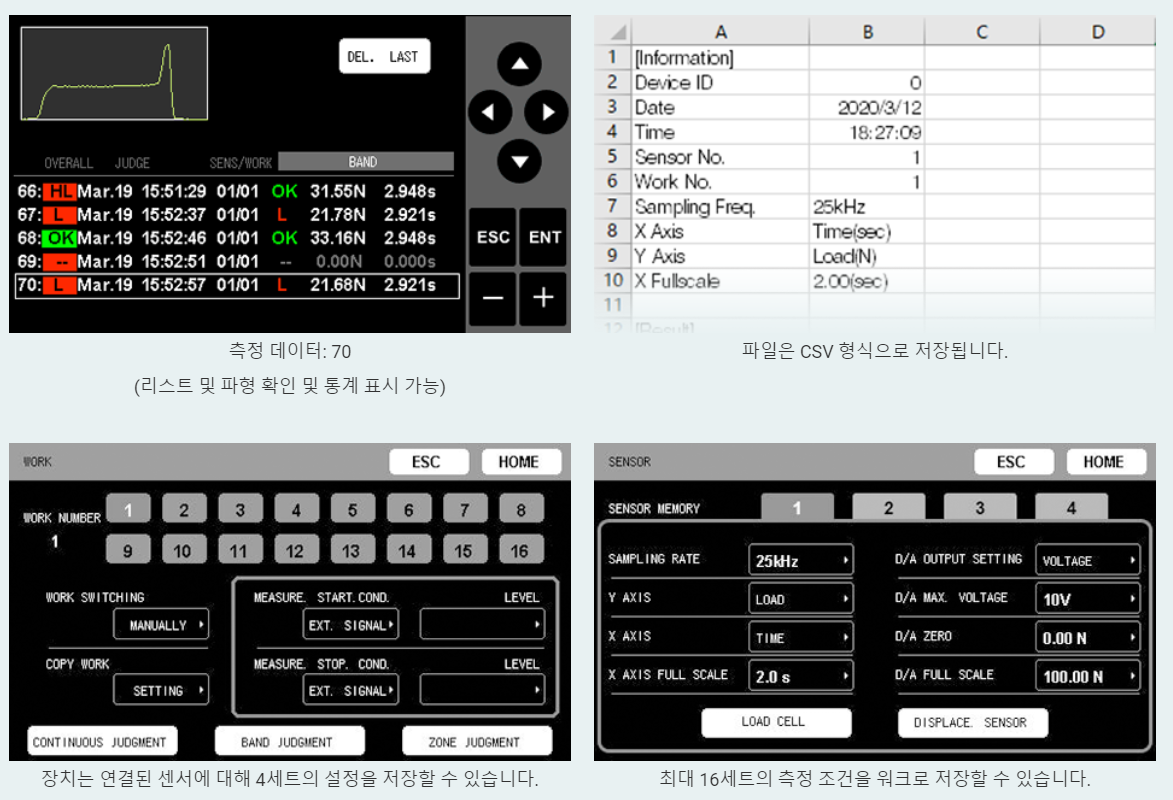

데이터 저장 및 판정 결과 표시 기능
내부 저장소 측정 데이터는 물론, 설정 정보, 판정 결과를 CSV 형식으로 저장할 수 있어 결과 확인 및 활용이 용이합니다.

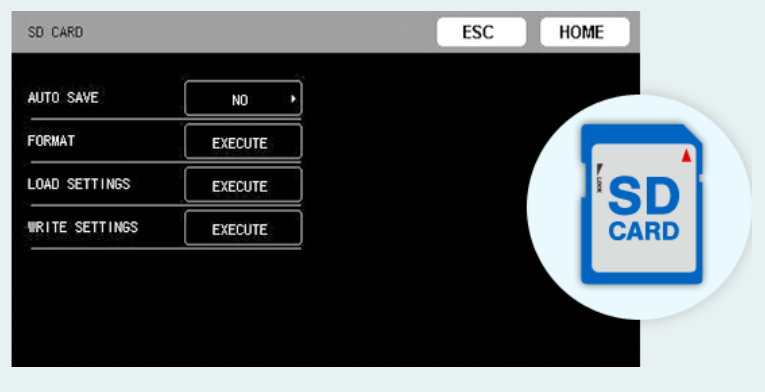

SD 카드
기록 데이터 형식: CSV 형식 기록 파일 구조: 헤더 부분(디바이스 번호, 측정 날짜 및 시간, 센서 번호, 워크 번호 및 기타 측정 데이터) 데이터 부분(측정 데이터 및 비교 파형)

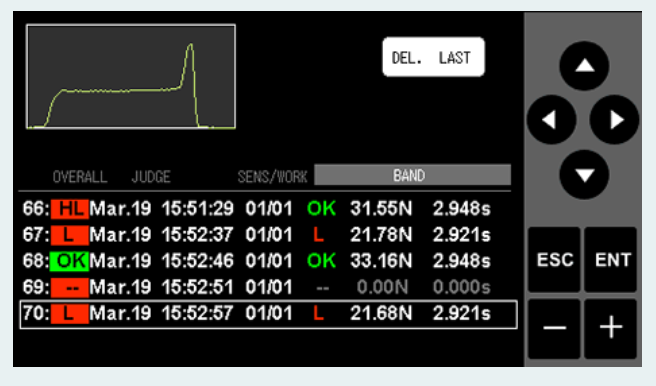

판정 결과 표시 기능
당신이 신경쓰는 데이터는 판정 결과와 함께 그 자리에서 확인할 수 있습니다.

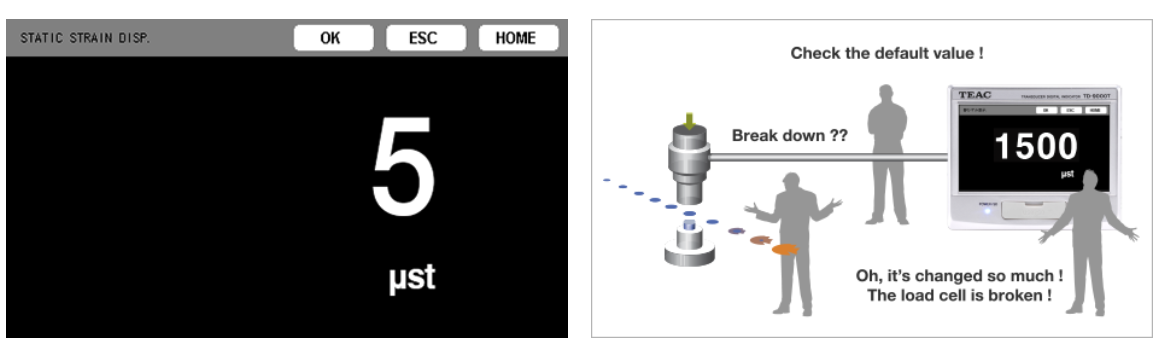

로드셀 열화 및 소성 변형과 같은 결함을 조사할 수 있습니다.
입력 신호는 변형량 단위(μST)로 표시됩니다.

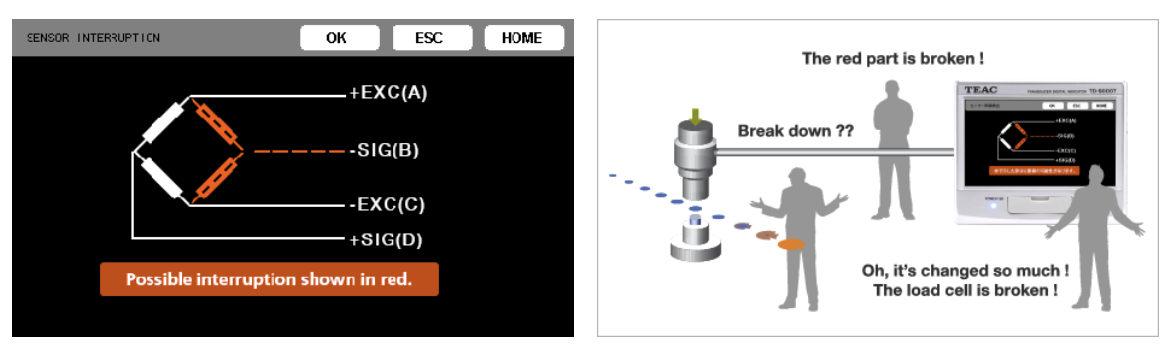

로드셀의 단선점을 실시간으로 확인할 수 있습니다. 중단 가능성이 감지되면 중단 가능성이 있는 위치가 빨간색으로 표시됩니다.

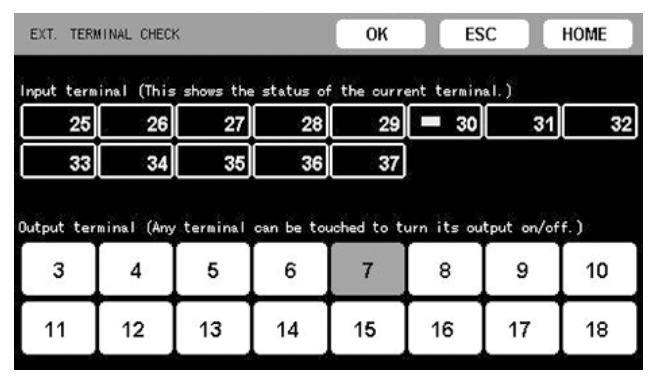

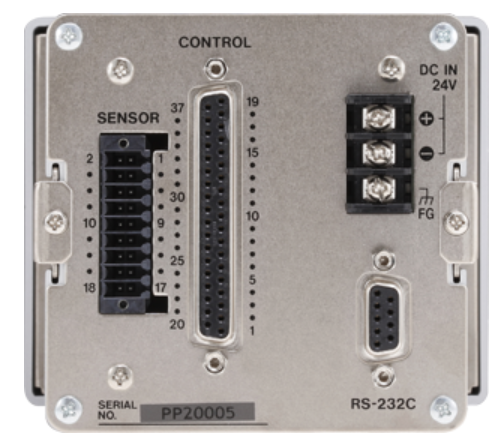

본체 후면에서 제어 입출력 신호의 상태를 확인할 수 있습니다.
입력 신호에 따라 LOW(황색 표시기가 있는 ON) 또는 HIGH(OFF)가 표시됩니다.
커넥터의 출력을 원하는 대로 ON/OFF할 수 있습니다.
출력 연결을 확인할 때 사용
통신 옵션
이더넷/IP ™ PLC에 직접 접속할 수 있는 Ethernet/IP ™ 대응 모델의 라인업. ※Ethernet/IP ™ 지원 모델은 공장 출하 옵션입니다.
CC-Link(옵션) PLC에 직접 접속할 수 있는 CC-Link 대응 기종을 라인업. ※CC-Link 대응 모델은 공장 출하 옵션입니다.
가까운 장래에 사용 가능

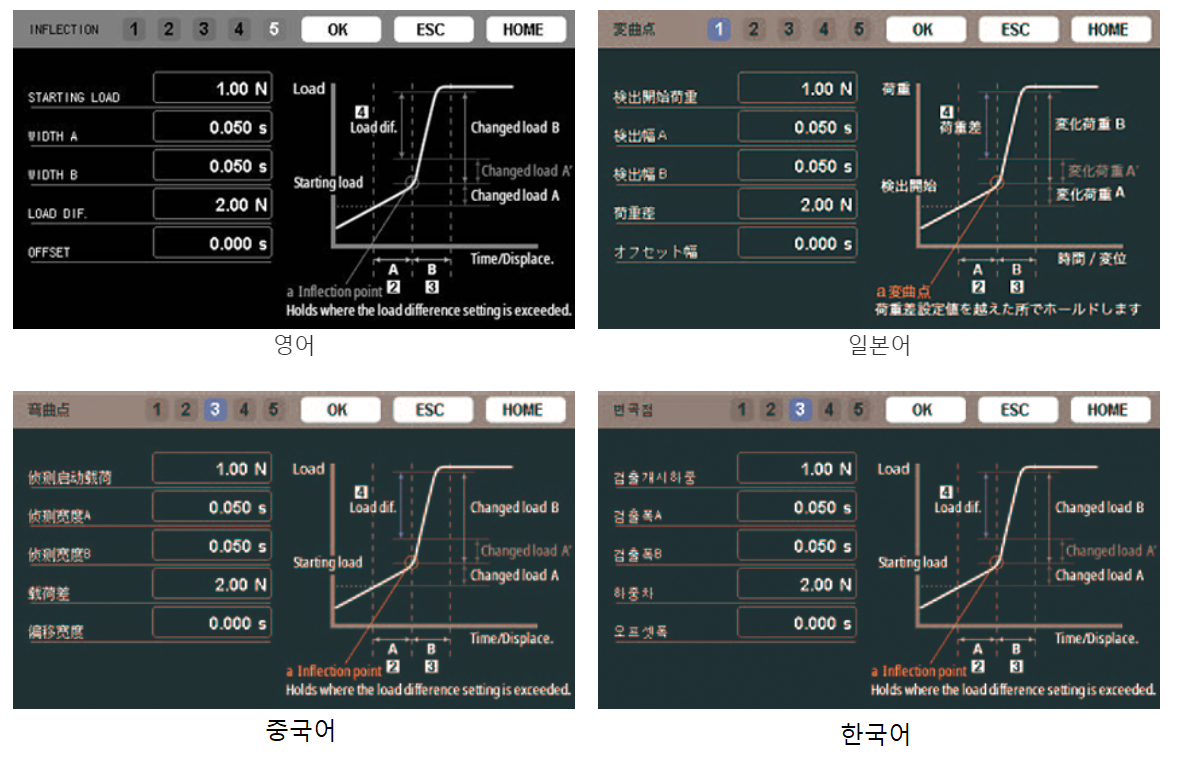

TD-9000T는 일본어 디스플레이 뿐만 아니라 영어 디스플레이도 지원합니다. (중국어, 한국어도 지원)
고객의 세계화에 대응하는 안전기준 및 환경적 배려의 취득.

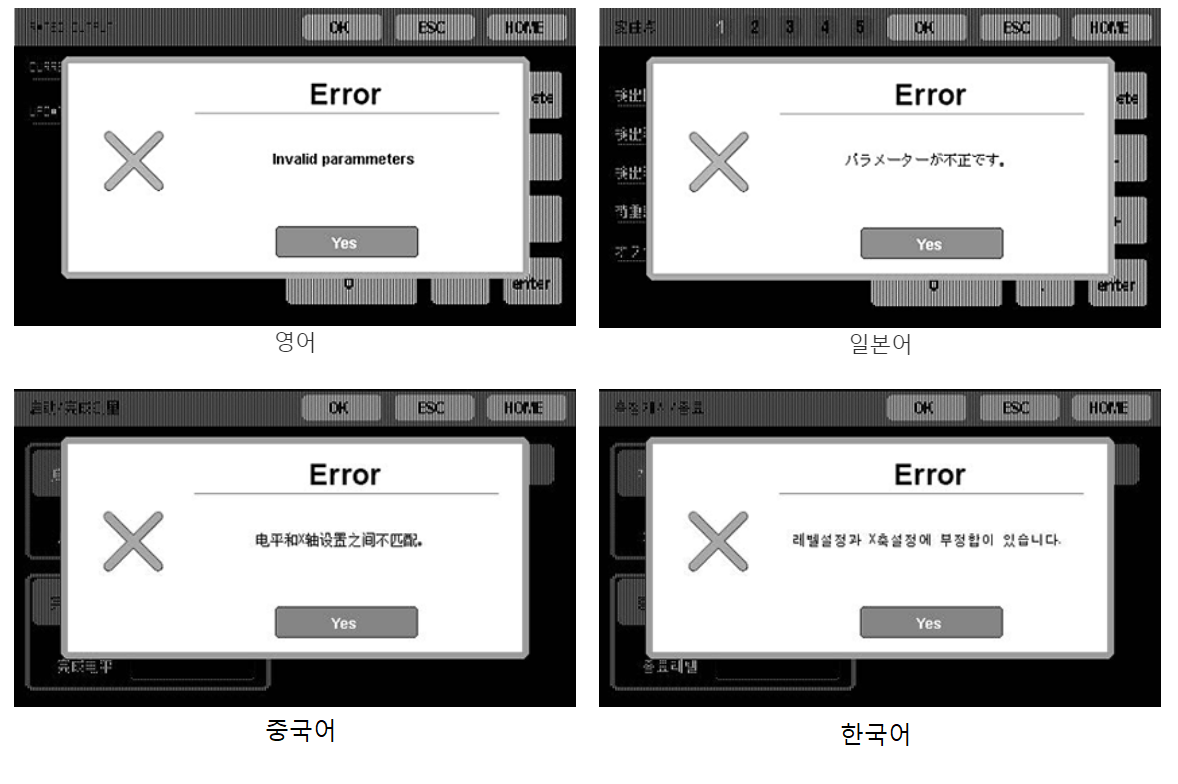

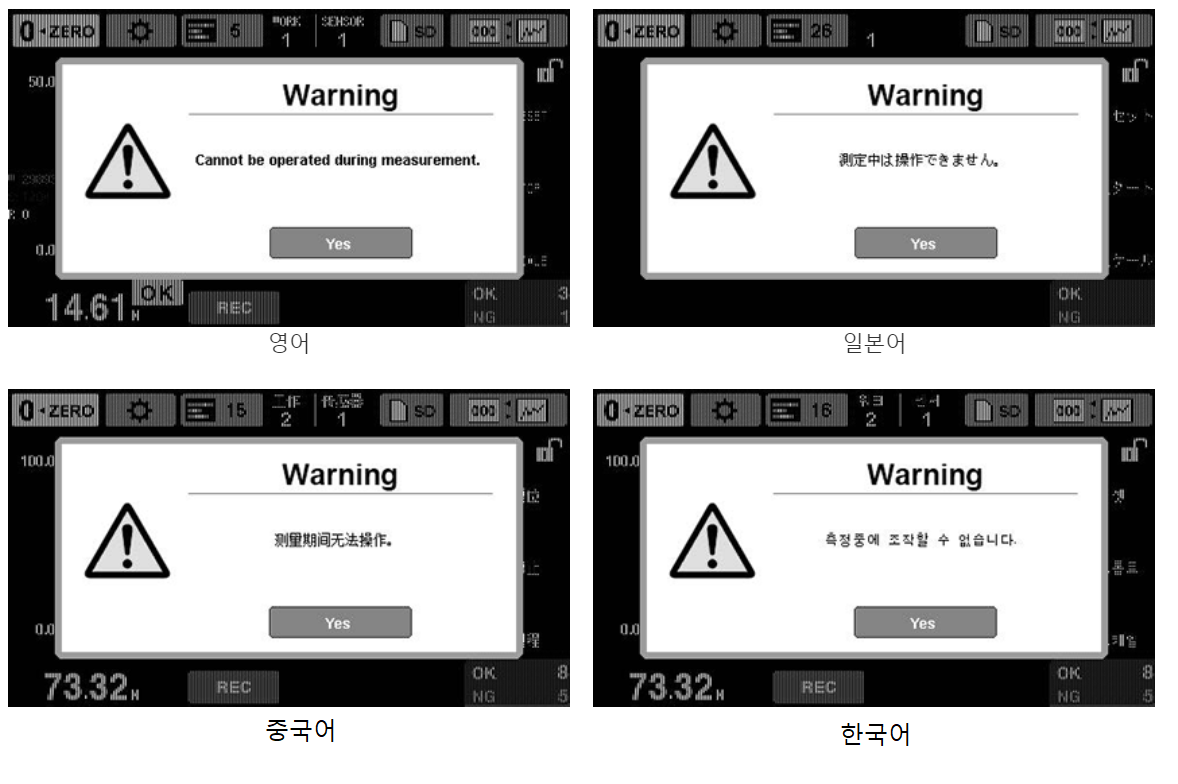

사용자의 관점을 고려한 경고 기능을 탑재하여 문제 발생 시 원인 파악이 용이합니다.

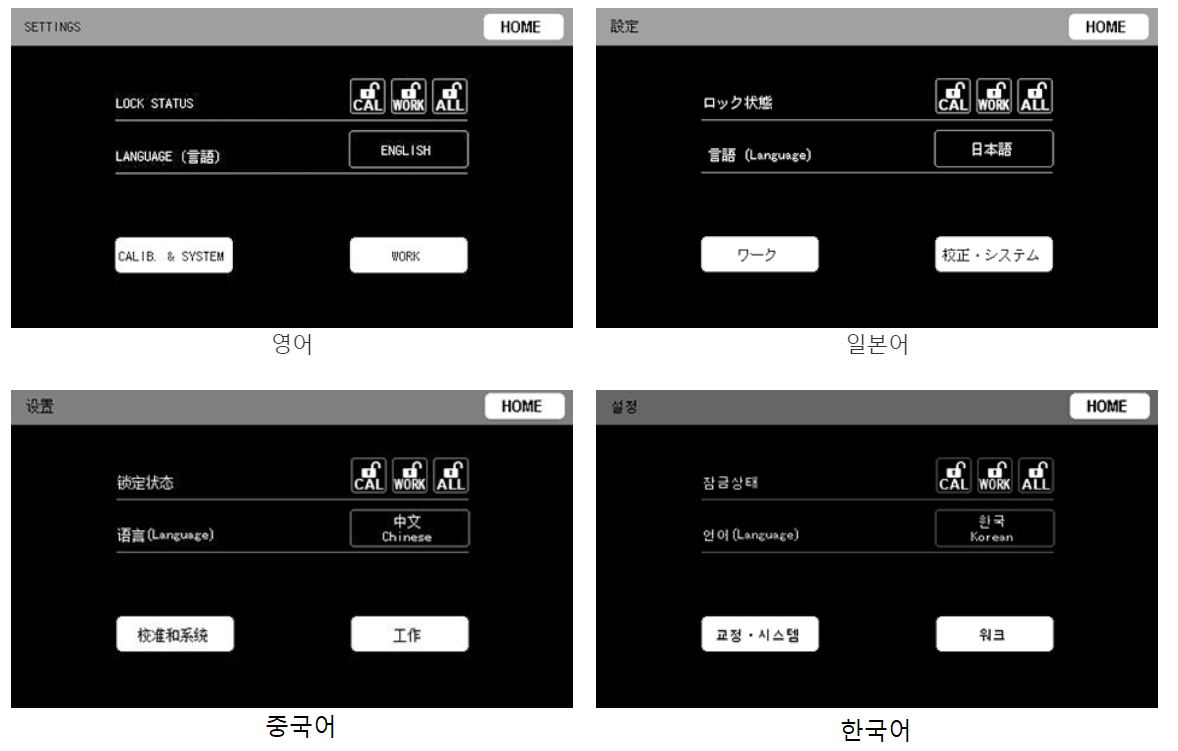

표시 언어는 일본어와 영어로 전환할 수 있습니다. (중국어, 한국어도 지원됩니다)
예를 들어 설정 메뉴에서 잘못된 값이 설정되었을 때 나타납니다.
예를 들어 다른 설정도 변경해야 하는 경우 경고가 필요한 메뉴의 설정이 표시됩니다.
소프트웨어

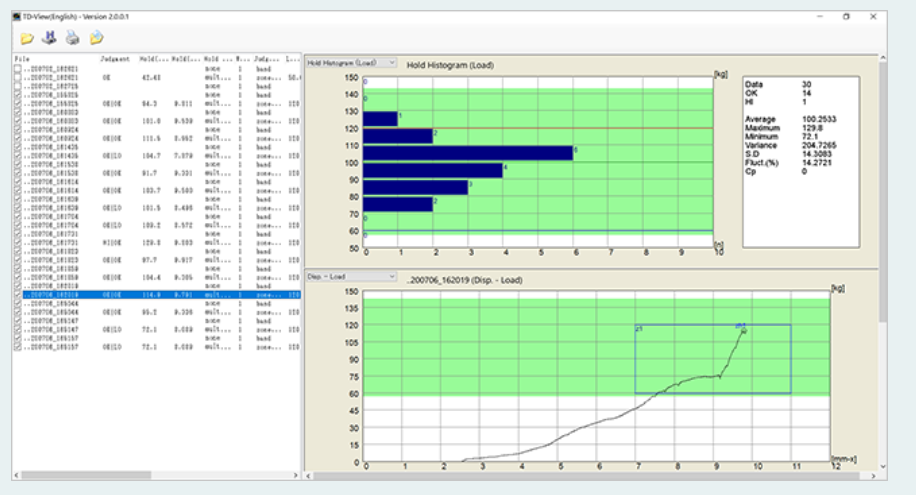

오프라인 데이터 뷰어 프로그램 TD-View [무료 소프트웨어] TD-View는 TD-9000T로 측정된 데이터를 PC에서 관리하고, SD/SDHC 카드에 기록된 데이터를 PC에 표시 및 통계적으로 분석하는 소프트웨어입니다.
통계적 프로세스 제어에서 진정한 능력을 보여줍니다.
개별 측정 데이터(Time-Load, Time-Displacement, Displacement-Load) 뿐만 아니라 전체 목록에 대한 OK/NG 판정 포인트의 경향 및 히스토그램과 통계적으로 계산된 값(Data, OK/NG Count, Average, Maximum, Minimum, Variance, SD, Fluct., Cp)가 표시됩니다.
측정 데이터를 CSV 형식으로 저장하는 것 외에도 간단한 조작으로 지표 값 목록 및 그래프 데이터를 확인할 수 있습니다.
시스템 요구 사항
CPU: 2세대 Intel ® Core ™ i5, 3.0GHz 이상
OS: Windows 10
메모리: 4GB 이상
HDD 여유 공간: 10GB 이상
화면 해상도: 1024 x 768 픽셀 이상
.Net Framework 4 클라이언트 프로필
| bridge voltage | 2.5V / 5V / 10V ±10% (max 30mA current, remote sensing available) | |
|---|---|---|
| signal input range | strain gauge sensor -3.2mV/V - 3.2mV/V | |
| calibration | Calibration range | 0.1mV/V - 3.2mV/V |
| Calibration method | Equivalent Input / Actual Load / TEDS | |
| Linearization function* | 5 point tracking | |
| accuracy | linearity | Within 0.01%FS ±1digit (when 3.2mV/V input) |
| zero drift | Within 0.5 µV/ºC (input conversion value) | |
| gain drift | Within 0.005%FS/ºC | |
| filter | low pass | OFF/3/10/30/100/300/1000Hz (digital filter, -6dB/oct) |
| moving average | Off / 2 - 2048 times | |
| auto digital | Display only digital values (constant judgment) | |
| A/D conversion | sampling rate | 5000 times per second, 25000 times per second |
| solution | 24-bit (binary) | |
| TEDS Features | IEEE1451.4 Class 2 Mixed Mode Interface | |
| Pulse type | A/B phase or A phase differential square wave (RS-422 compliant) |
|---|---|
| Maximum input frequency | 2MHz |
| maximum count value | 15,000,000 |
| Calibration method | Equivalent input/actual load |
| moving average filter | Off / 2 - 2048 times |
| Power for sensor driving | 5V (±10%), 500mA max |
| input voltage range | ±5.2V | |
|---|---|---|
| calibration | Calibration range | 0 - 5.2V |
| Calibration method | Equivalent input/actual load | |
| accuracy | linearity | Within 0.01%FS ±1digit (input ≥3.3V) |
| zero drift | Within 0.005%FS/ºC | |
| gain drift | Within 0.02%FS/ºC | |
| filter | low pass | Off/10/30/100/300Hz (-6dB/oct) |
| moving average | OFF / 2~2048 times | |
| A/D conversion | solution | 24-bit (binary) |
| Power for sensor driving | 12V (±10%), 250mA max | |
| 전원 공급 장치 | DC 24V(±10%) 13W | |
|---|---|---|
| 환경 | 온도 | 0ºC - 40ºC(작동)/-20ºC - 60ºC(보관) |
| 습기 | 85%RH 이하(결로 없을 것) | |
| 치수/무게 | 약 114mm x 96mm x 140mm(돌출부 제외) / 약 960[g] | |
| 적용 기준 | EMC | FCC (클래스 A, 예정) |
| 안전 | CE, UL(예정) | |
| Display | 4.3인치 LCD 컬러 저항막 터치 패널 | |
| 표시 범위 | -32000 - +32000 | |
| 언어 | 일본어 / 영어 / 중국어* / 한국어* | |
| 화면 | 디지털 부하값, 파형, 아카이브 데이터, 설정 | |
| 파형 | X축 시간 | 80ms/170ms/400ms/800ms/2.0s/4.0s/10.0s/30.0s/60.0s/120.0s |
| 배수량 | 2000/4000/6000/8000/10000/15000/20000/30000 | |
| Y축 | 하중(STD) / 하중 및 변위(2축) | |
| 비교 파형 | 밴드 판정 | 오프셋 기준 대역 / 지정 값 대역 |
| 다중 영역 판단 | 기기/외부 신호에 따라 최대 5개의 판정 영역 설정 가능 | |
| 비교 판단 | 하중: HH / HI / OK / LO / LL 변위: HI / OK / LO | |
| 홀드 설정 | 일정한 비교, 샘플링, 피크, 하단, 피크에서 피크, 최대/최소, 변곡점 및 평균값 | |
| 신호음 기능 | 판정불량시 울림 (ON / OFF 전환 가능) | |
| 측정 작업 설정 | 작품 수 | 16 (작품 복사 가능) |
| 스위칭 | 외부 입력 신호/수동 | |
| 데이터 기록 | 내장 메모리(최대 70개) 또는 SD 카드 | |
| D/A 변환기 | 출력 범위 | 절연, 전류(4-20mA), 전압(-10V - +10V) |
| 전환율 | A/D 전환율과 동일 | |
| 해결 | 전류 출력: 약 1/43000, 전압 출력: 약 1/59000(±10V 설정 시) | |
| 임피던스 | 350Ω 이하(전류출력) / 2kΩ 이상(전압출력) | |
| 통신 인터페이스 | RS-232C(D-sub 9핀), USB | |
| 제어 입출력 신호(포토커플러 절연) | 입력 신호 | 차동 펄스 변위 센서(A상, B상), 백라이트 On/Off, 터치 패널 잠금, 재설정, 작업 선택, 홀드 영역 선택, 지우기, 판정 On/Off, 측정 시작/종료, 프리셋 변위, 디지털 제로 |
| *모든 입력 단자와 COM 단자 사이를 단락/개방(접점 또는 무접점(트랜지스터, TTL 오픈 컬렉터))할 때 신호가 입력됩니다. | ||
| 출력 신호 | 부하판정(HH/HI/OK/LO/LL), 변위판정(HI/OK/LO), 로드셀 이상, 측정완료, 트리거(1, 2) | |
| *NPN 오픈 콜렉터(동기식) | ||
| *최대 전류: 20mA/전압: 30V | ||
| 기능 확인 | 로드셀 점검(정변형/중단검출), 접점단자 점검 | |
| 날짜 및 시간 설정 | 날짜(YYYY/MM/DD 등)/시간 설정 가능 | |
| 기록매체 | SD/ SDHC(2~32GB, Class 10 권장) | |
사용후기가 없습니다.
상품문의가 없습니다.
- AS 및 상품문의 안내는 하단 판매자 정보의 연락처 및 이메일로 문의하시기 바랍니다.

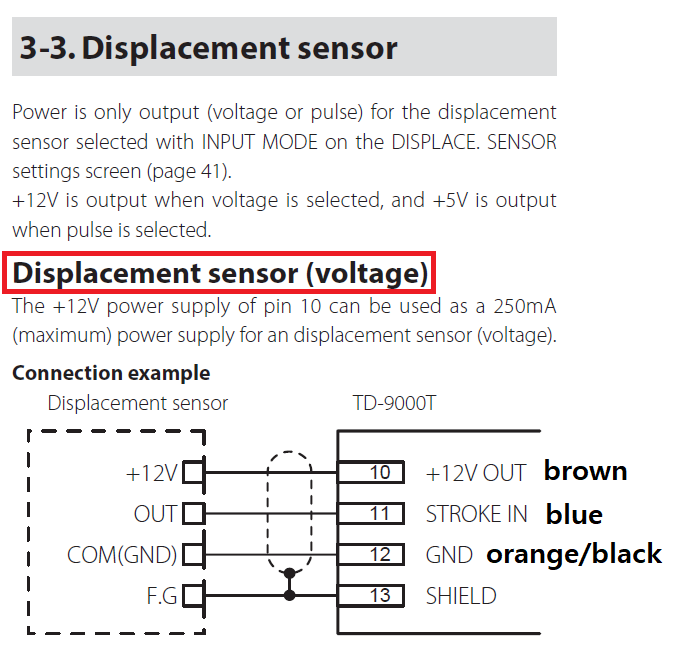

변위센서 배선도
