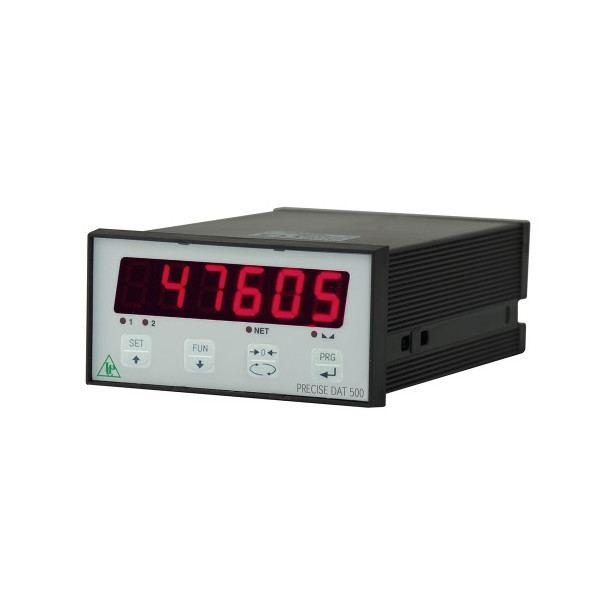

UTILCELL DAT 500 INDICATOR
투입계량용
Modbus RTU 프로토콜 통신 RS-485 (RS-422)
새로운 아날로그
- 디지털 컨버터 DAT 500. Indicator는 Modbus RTU 프로토콜을 사용하여 통신 RS-485 (RS-422) 로 값을 표시하고 우수한 시스템과 협력합니다.
패널에 장착
최신 A / D 컨버터 및 마이크로 프로세서를 기반으로 한 디지털 / 아날로그 로드셀 송신기 시리즈는 현대적이고 컴팩트하며 안정적인 디자인을 제공합니다.
전면 패널 키보드에 의해 완전히 구성되고 보정되며 전위차계로 조정하지 않아도 되므로 시작, 보정 및 유지 관리의 어려움이 줄어 듭니다.
로드셀이 있는 산업 설비에 이상적입니다.
89076DAT 400
89076PDAT 400 Option Profibus
89076DDAT 400 Option Devicenet
89079DAT 500
89079PDAT 500 Option Profibus
89079DDAT 500 Option Devicenet
컴퓨터 인터페이스 또는 전면 패널 키보드를 통한 구성 및 보정
높은 해상도
디스플레이 6 자리 14mm LED
광학적으로 분리 된 로직 입력 2 개
광학적으로 분리 된 로직 출력 2 개
선택 가능한 디지털 필터링
자동 영점 및 영점 추적 기능
10 포인트 선형성 보상
동적 측정을 위한 Peak Hold 기능
아날로그 출력 : 0-5V DC, 0-10V DC, 0 / 20mA y 4 / 20mA
전체 측정 범위에서 선택 가능
직렬 출력 : MODBUS RTU 프로토콜을 사용하는 RS-232, RS-422 또는 RS-485.
옵션 : PROFIBUS 또는 DEVICENET (아날로그 출력 교체)
RS-485 직렬 출력을 사용하여 최대 32 개의 주소 지정 가능 장치를 지점 간 연결 가능
보호 RFI / EMI
인클로저 : ABS 플라스틱
설치: DAT 400 Din 레일 DAT 500 패널
액세서리 MOD 121 : 전원 공급 장치 230V AC ~ 24V DC,
DIN 레일 마운트
운송 중량 : 0.3 kg
| 전원 요구 사항 : | ||
|---|---|---|
| 입력 전압 | 24V DC ± 15 % | |
| 전력 소비 | 7,5W | |
| Isolation | Class II | |
| Category | Category II | |
| 환경 : | ||
| 작동 온도 | -10 a +40 ° C (+14 a +104 ° F) | |
| 보관 온도 | -20 a +50 ° C (-4 a +122 ° F) | |
| 상대 습도 | 85 % 비 응축 | |
| 디스플레이: | ||
| 유형 | 6 자리 빨간색 LED, 높이 14mm (0,55 인치)의 7 세그먼트 | |
| 상태 LED | 4 개의 적색 LED | |
| KEY | 4 개의 키 (촉각 피드백) | |
| Performance: | ||
| 인가 전압 | 5V 고정, 단락 방지 | |
| 부하 전류 | 85mA (350Ω 로드셀 6 개) | |
| Conversion Rate | 초당 50 회 업데이트 (필터링 없음) | |
| Resolution | 60.000 카운트 | |
| 감광도 | 0,2 µV / 카운트 | |
| 선형성 | <0,01 %의 FE | |
| 온도 크리프 | FS / ° C의 <0,001 % | |
| A / D 변환기 | 24 비트 | |
| 신호 입력 범위 | -0,5mV / V ~ + 3,5mV / V (-3,9mV / V a + 3,9mV / V 옵션) | |
| 필터 | 0,1 Hz a 25 Hz 선택 가능 | |
| 크기 증가 | x1, x2, x5, x10, x20, x50 | |
| 소수점 | 0.0, 0.00, 0.000 | |
| 교정 방법 | 컴퓨터 인터페이스 또는 전면 패널을 통해 | |
| 아날로그 출력 (절연) : | ||
| 유형 | 16 비트 D / A 변환 | |
| 전압 | 0-5V 및 0-10 V DC (10KΩ 최소 부하) | |
| 흐름 | 0-20mA 및 4-20mA (300Ω 최대 부하) | |
| 선형성 | 풀 스케일의 0,012 % 미만 | |
| 온도 크리프 | <0,001 % of FE / ° C | |
| 입력 및 출력 : | ||
| 2 개의 논리 입력 | 광 절연, 24V DC PNP (확장 전원 공급 장치 필요) | |
| 2 개의 논리 출력 | Solid-state Opto-relay (최대 부하 24V DC / 100mA 각) | |
| 직렬 출력 | RS-232, RS-422 또는 RS-485 | |
| 표준 프로토콜 | PI-Mbus-300 * MODICON 가이드에 따른 ASCII, Modbus RTU | |
| 전송 속도 | 2400, 9600, 19200, 38400 y 115.200 선택 가능 | |
| Enclosure | DAT 400 | DAT 500 |
| 전체 치수 | 106 x 90 x 58mm (LxAxP) | 96 x 48 x 139mm (LxAxP) |
| 설치 | DIN 레일 | 패널 |
| Enclosure | ABS | ABS |
| 보호 (전면) | IP20 | IP20 |
| 무게 | 280g | 310g |
| 배선 연결 | 단자대 (피치 = 5mm) | 단자대 (피치 = 5mm) |
| 패널 드릴 | 92x44mm | |
