AD-320M6 6 채널 RS232C 통신보드(저속형) > 증폭기

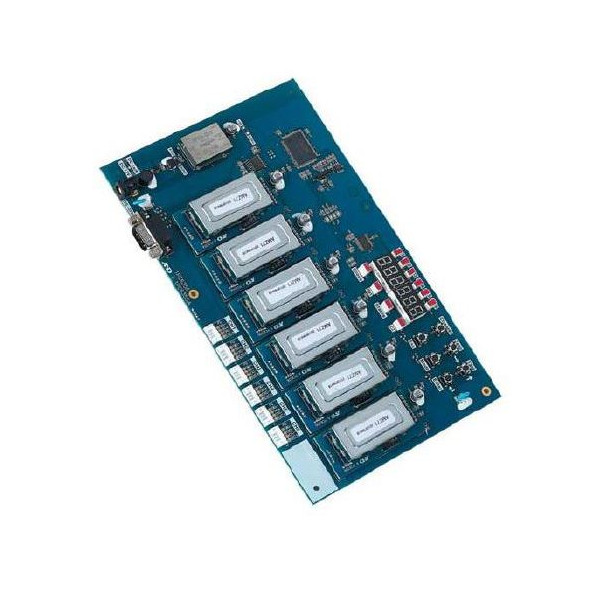

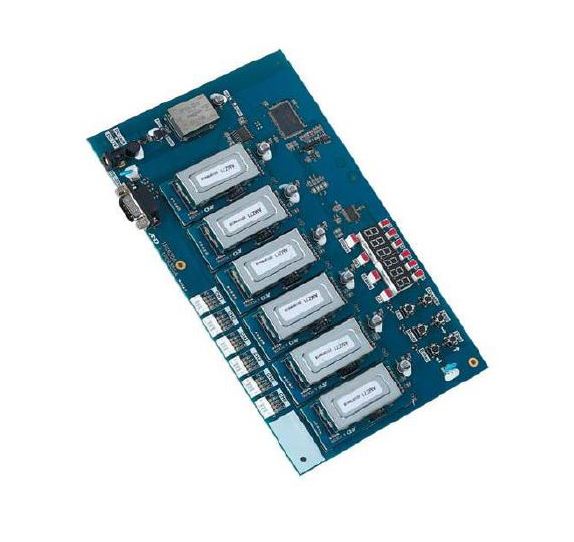

6 채널 RS232C 통신보드

다체널 인디케이터

- 6ch : A/D모듈에 1-6ch 로드셀 연결 가능
- 표시 분해능이 1/20,000(최대 99,000d)
- 선택된 채널부반 중량값 표시 기능
- 통신방식은 RS232C로 6ch 데이터 전송

RS-232C 전송 사양

전송방식     보조동기식, 양방향, 전이중방식

Baudrate    9600, 19200, 38400 bps(변환 가능)

data bit      7bit, 8bit(변환 가능)

parity bit     1bit, 짝수 또는 홀수(data bit가 7일 때)또는 없음(data bit가 8일 때)   (변환 가능)

stop bit       1bit

사용 코드    ASCII

터미네이터   CR LF, CR(CR: 0Dh, LF: 0Ah)   (변환 가능)

데이터 포맷

 (1) 기본사항   각 데이터는 ASCII 문자열로 구성되었으며, 1데이터는 터미네이터(CR,LF 또는 CR)로 완결됩니다.

 (2) 중량 데이터   각 저울(1대)의 데이터 구성은 아래와 같습니다.

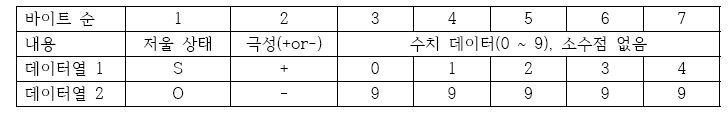

a. 저울 상태

1 바이트째  1문자

중량값의 안정상태 등을 표시하며, 알파벳 대문자 1문자

     S : 중량값 안정(Stable)

     U : 중량값 불안정(Unstable)

     O : 중량값 오버 또는 언더(계량범위 외)(Overload)

     N : 저울이 연결되어 있지 않거나 전원이 공급되지 않음(Not connected)

b. 극성

2 바이트째 1문자

   중량값의 극성을 나타내며, 오버 시에도 적용됩니다. 또한 0은 +극성으로 취급합니다.

     +(2Bh) : 중량값 플러스 또는 0

     -(2Dh) : 중량값 마이너스

c. 수치 데이터

  3 ~ 7바이트째 5문자

    중량값 수치는 나타내며, 소수점 없음(g단위)

    상위 자리수의 제로는 숨기지 않고 ‘0’으로 표시

    저울 상태가 ‘O' 또는 ’N'일 때는 “99999”로 표시

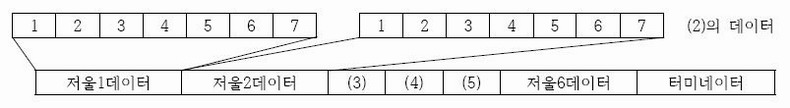

 멀티 중량 데이터

   모든 저울(미리 최대값을 설정, 6)의 데이터를 일괄적으로 송출할 수 있습니다.

이 때 기기번호(채널 번호)가 작은 것부터 각 저울의 데이터를 직렬로 나열해 하나의 데이터로 만듭니다.

 터미네이터는 마지막 저울 데이터의 직후에 하나 붙도록 되어 있습니다.
