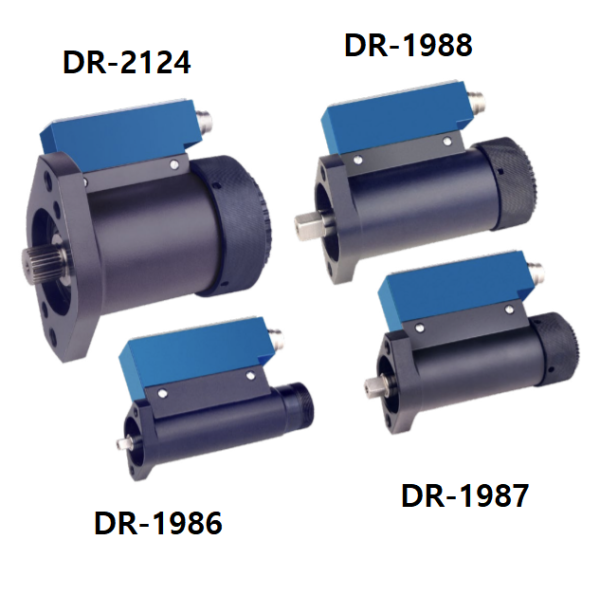

Lorenz DR-1986, DR-1987, DR-1988 ,DR-2124  ±5V 출력

screw driving system용 비접촉식 토크센서

Mechanical Connection:

Male Square Drive / Female Square Drive

External / Internal Spline Drive

용량 : 0.1 to 500 N·m

• High accuracy

• Active 출력 ±5V(옵션 ±10V)

• 통합 속도/각도 측정 기본

• 최대 2000 min^-1의 속도

• 매우 짧은 축 길이

• 높은 비틀림 강성

• 간단한 취급 및 조립

• 요청 시 특별 버전

Application

• 연구 및 개발

• 공정 측정 및 제어 기술

• 완전 자동화된 머시닝 센터

• 측정 및 제어 장치

• 공구 엔지니어링

• 특수 기계 공학

조립시 주의사항

스핀들의 다른 구성 요소에서 나온 물질(예: 액체, 가스)이 토크 센서에 들어가지 않도록 해야 합니다.

조립하기 전에 스플라인 드라이브(또는 사각 드라이브)를 디졸버(예: 아세톤)로 청소하고 가볍게 기름칠해야 합니다. 이물질이 부착되지 않아야 합니다. 허브는 연결에 따라 맞아야 합니다.

주의: 조립 중 허용할 수 없는 큰 힘이 센서 또는 기계적 연결에 작용하지 않을 수 있습니다. 작은 토크(< 50 N·m)에서 조립하는 동안 센서를 전기적으로 연결하고 신호를 관찰하면 측정 신호가 한계 값을 초과하지 않을 수 있습니다.

유형 DR-1986

토크 센서의 샤프트는 내부 및 외부 사각 커넥터로 설계되었습니다.

샤프트는 드라이버에 토크를 전달하는 데 사용됩니다.

스핀들 하우징에 대한 기계적 연결은 나사 연결을 통해 이루어집니다.

유형 DR-1987 및 DR-1988

토크 센서의 샤프트는 내부 및 외부 사각 커넥터로 설계되었습니다.

샤프트는 드라이버에 토크를 전달하는 데 사용됩니다.

스핀들 하우징에 대한 기계적 연결은 톱니 시스템과 유니온 너트를 통해 이루어집니다.

유형 DR-2124

토크 센서의 샤프트는 스플라인 샤프트와 톱니 허브 연결로 설계되었습니다.

샤프트는 드라이버에 토크를 전달하는 데 사용됩니다.

스핀들 하우징에 대한 기계적 연결은 톱니 시스템과 유니온 너트를 통해 이루어집니다.
