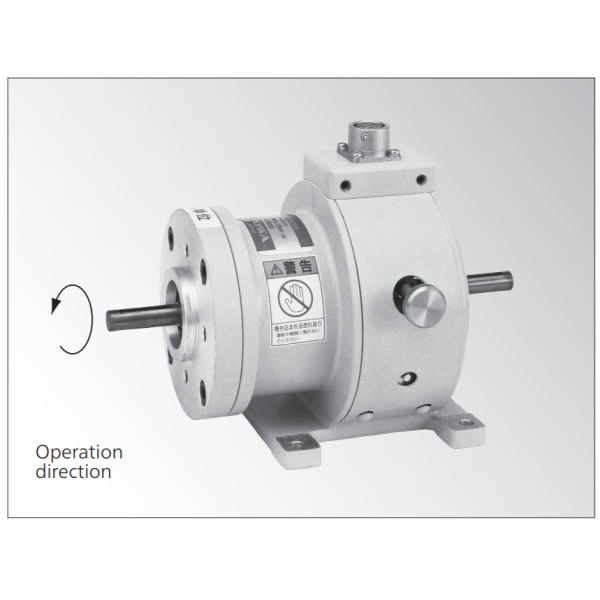

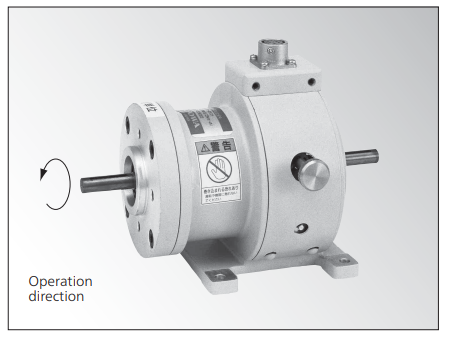

KYOWA TP-M 고속형 회전식 토크센서
특징
• 측정 기기에 대해서는 캐리어형 스트레인 앰프 DPM 시리즈를 권장합니다.
TP-M은 최대 15000rpm에서 토크를 측정할 수 있는 고속 토크 트랜스듀서입니다.
과부하 방지 스토퍼는 모터 시동 등으로 발생하는 큰 토크를 방지합니다.
모든 모델이 장착 다리가 있는 고정형이지만 이러한 다리는 쉽게 제거됩니다.
정격 용량: 0.2 N･m ~ 5 N･m
정격 출력: 0.75 ~ 1.5 mV/V
Max. 회전 속도: 15000rpm
Nonlinearity Within ±0.2% RO
MODEL
TP-2KCM : 0.2 N・m
TP-5KCM : 0.5 N・m
TP-10KCM : 1 N・m
TP-20KCM : 2 N・m
TP-50KCM : 5 N・m
| 안전한 온도 | 0 ~ 60ºC |
|---|---|
| 보상 온도 | 0 ~ 60ºC |
| 영점에 대한 온도 영향 | ±0.02% RO/ºC 이내 |
| 출력에 대한 온도 영향 | ±0.02%/ºC 이내 |
| Safe Excitation | 4V AC 또는 DC |
|---|---|
| 권장 Excitation | 1~4V AC 또는 DC |
| 입력 저항 | 350Ω ±0.5% |
| 출력 저항 | 350Ω ±0.5% |
| 회전 유도 소음 | 12×10 -6 변형 P-P 이하 |
| 케이블 | TT-04, 4심(0.3mm 2 ) 클로로프렌 차폐 케이블, 직경 7.6mm, 길이 5m, 양쪽 끝에서 커넥터 플러그로 종단 처리됨 (실드선은 케이스에 연결되지 않음) |
| 안전한 과부하 | 150%(스토퍼 작동 150%, 스토퍼 사용 시 최대 토크 150% + 2N･m) |
|---|---|
| 작동 속도 | 3000~15000rpm |
| 비틀림 각도 | 0.0098 rad |
| 비틀림 스프링 상수 | 20.4N·m/rad |
| 관성 모멘트 | 약 0.35×10 -4 kg ·m2 |
| 무게 | 약 1.1kg |

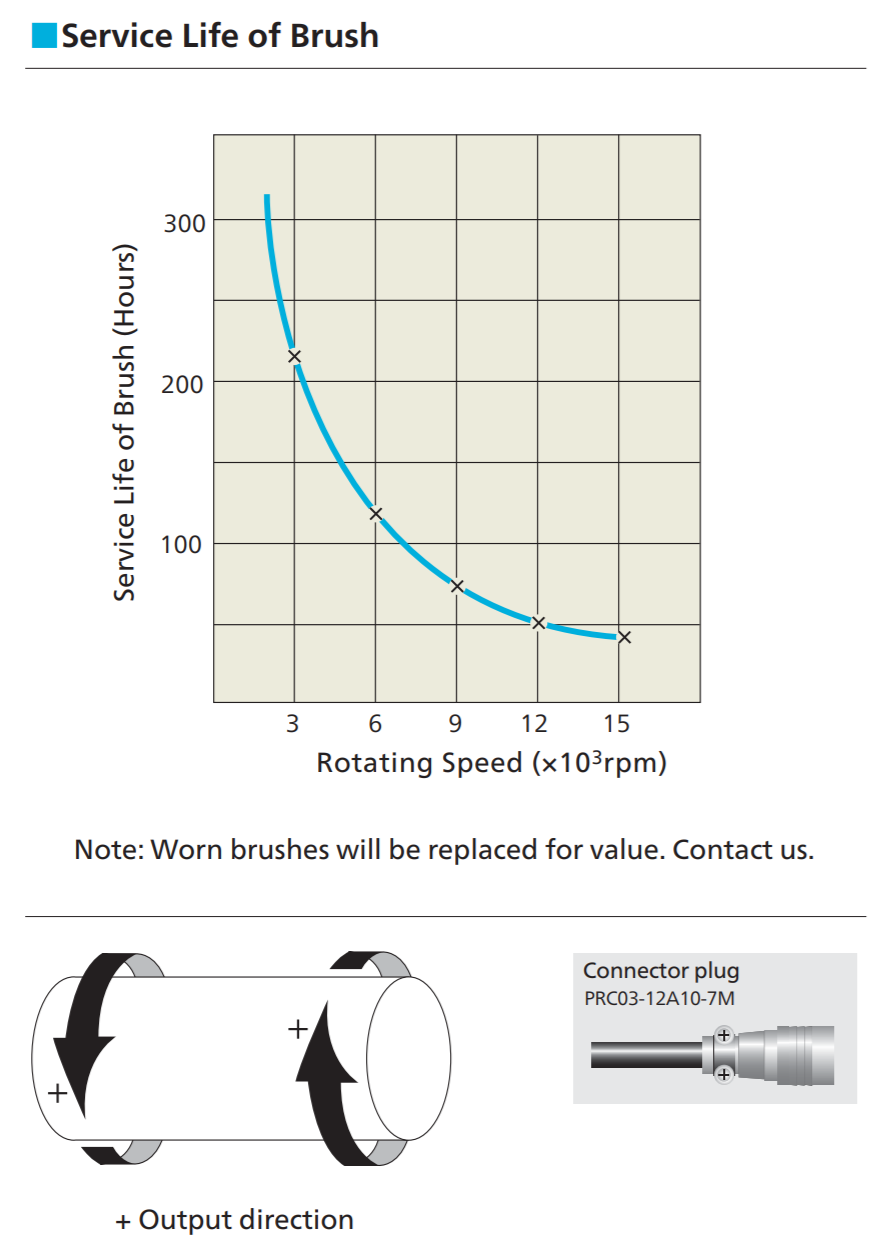

| 옵션 액세서리 | 전용 플렉시블 커플링 FC-1B, FC-2B 브러시 캐리어 TBC-T |
|---|
