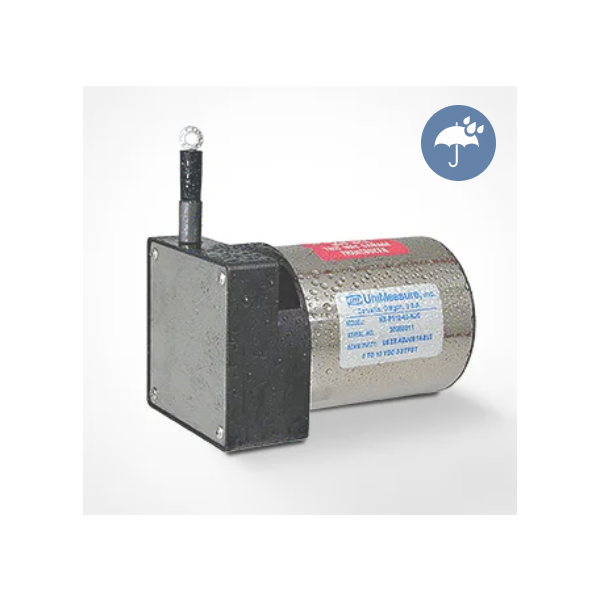

HX-EP 계열-방수형 디지털 위치
디지털, TTL 레벨, 2 채널 구형파 출력 신호. 5VDC 입력 전압. 옵션 구성에는 8 ~ 28VDC, 전류 싱킹, 푸시 풀 및 라인 드라이버 기능이 포함됩니다
2 채널 디지털 출력
incremental encoder를 센서로 사용하는 UniMeasure HX-EP 시리즈 위치 변환기는 2 채널 구형파 전류 싱크 출력 신호를 직각 위상으로 제공합니다.
표준 출력은 단일 종단 TTL 호환 사각형입니다.
사양 표에 표시된 분해능 값은 채널 A에서 한 번의 상향 전환에 대해 카운트가 등록 된 1 회 계수 모드에 대한 분해능을 나타냅니다.
2 회 또는 4 회 계수 모드가 가능한 인터페이스 전자 장치를 사용하면 실제 분해능이 2 또는 4 증가 할 수 있습니다. 얻을 수 있습니다.
예를 들어 HX-EP-50은 1 회 카운트 모드에서 카운트 당 약 .004 "의 분해능을 갖는 반면, 분해능은 4 회 카운트 모드에서 카운트 당 약 .001"입니다.
HX-EP 변환기의 실제 분해능은 와이어 로프 직경 및 와이어 로프가 감는 캡스턴과 관련된 공차 때문에 장치마다 다릅니다.
나일론 재킷 와이어 로프 옵션은 해상도를 약간 줄이는 효과가 있습니다. 선형성과 반복성은 분해능과 무관합니다.
출력 카운트가 총 트래블의 백분율로 해석되는 응용 프로그램에서는 장치 간의 해상도 차이가 중요하지 않습니다.
그러나 디지털 출력이 엔지니어링 단위로 출력을 제공하기 위해 디지털 디스플레이에 인터페이스되는 애플리케이션에서는 변환기와 함께 제공되는 교정 상수를 사용하여 올바른 엔지니어링 단위를 생성하는 데 적합한 스케일 승수를 계산할 수 있습니다.

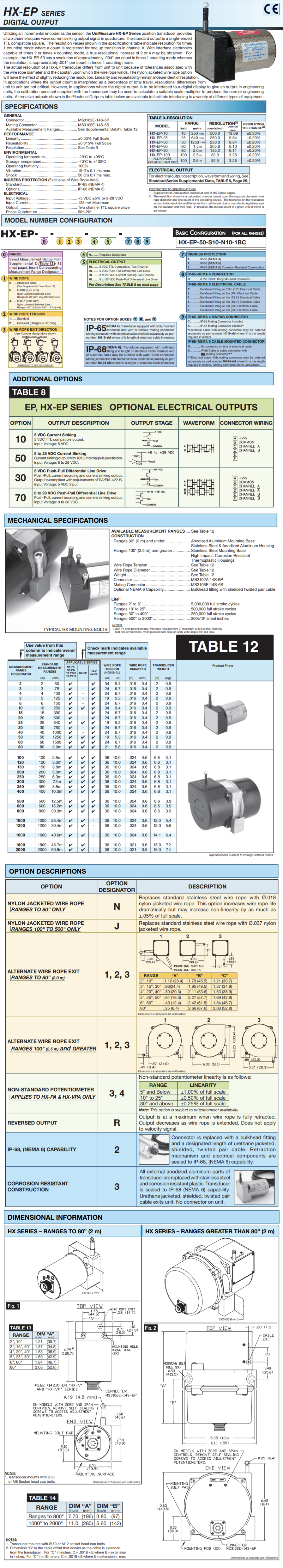

아래의 전기 출력 표에 표시된 대체 출력을 사용하여 다양한 유형의 장비에 쉽게 인터페이스 할 수 있습니다
