RDP DCC LVDT 변위센서 4-20mA 2선식 출력 변위 변환기 > 변위계

본문 바로가기
관리자 로그인
쇼핑몰 전체검색
RDP DCC LVDT 변위센서 4-20mA 2선식 출력 변위 변환기 > 변위계

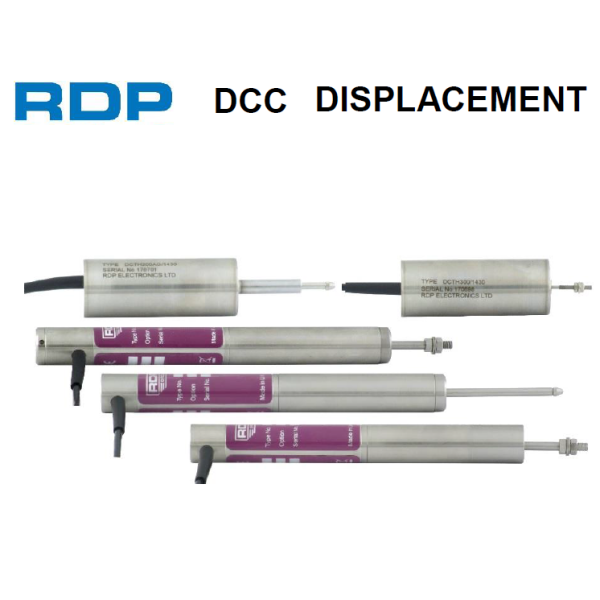

RDP DCC LVDT 변위센서 4-20mA 2선식 출력 변위 변환기 요약정보 및 구매

±5mm ~ ±940mm / 0.5% / ±0.25% F.S. / ±0.1% 옵션가능(일부모델만)

추천하기
판매가격 전화문의
제조사 RDP
원산지 영국
모델 DCTH100/1431 DCTH200/1431 DCTH300/1431 DCTH400/1431 DCC025U DCC050U DCC100U DCC200U DCC300U DCC400U DCC025C DCC050C DCC100C DCC200C DCC300C DCC400C DCC500C DCC760C DCC940C DCTH100AG/1431 DCTH200AG/1431 DCTH300AG/1431 DCTH400AG/1431 DCC025A DCC050A DCC100A

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명


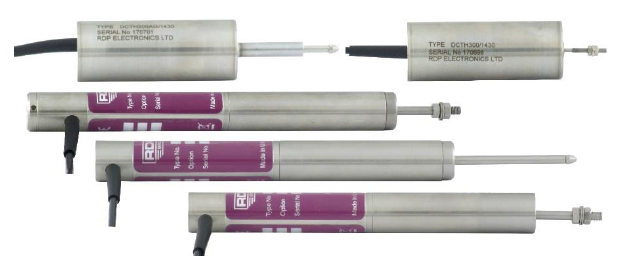

    RDP DCC  4-20mA 2선식 출력 변위 변환기





    산업용 애플리케이션을 위한 전기 인터페이스

    4-20mA 2선 인터페이스

    스테인레스 스틸

    높은 정밀도

    높은 사이클 수명

    높은 해상도



    이 변환기는 변위/위치 측정용입니다. 변위 변환기의 몸체에 대한 전기자(슬라이딩 부분)의 움직임을 정확하게 위치 측정합니다.
    이 변환기는 LVDT(Linear Variable Differential Transformer) 원리를 사용하므로 아마도 가장 강력하고 안정적인 위치 센서 유형일 것입니다.
    LVDT 센서 원리의 장점은 센서 사용자에게 깨끗한 데이터, 무한한 분해능 및 매우 긴 수명을 의미하는 변환기 위치 감지 요소에 전기적 접촉이 없다는 것입니다.
    당사의 4-20mA LVDT 변환기는 2선식 인터페이스의 추가 편의성과 함께 LVDT 센서 원리의 모든 이점을 제공합니다.
    이 변위 변환기 시리즈는 비유도, 캡티브 또는 스프링 리턴 버전으로 제공됩니다.



    인가전압(허용)

    12V to 36V

    Output

    4-20mA (4mA = inward full scale)

    Output ripple

    50uA (peak-to-peak)

    Analogue output bandwidth

    250Hz

    선형성 오차((Standard)

    ±0.5% F.S.

    선형성 오차(일부 모델의 경우 옵션)

    ±0.25% F.S.

    선형성 오차(일부 모델의 경우 옵션)

    ±0.1% F.S.

    작동 온도 범위

    -10°C to 70°C

    Temperature coefficient (span)

    ±0.03% F.S. /°C (typical)

    전기적 종단

    2m(내장 케이블) / 연장케이블 주문 가능.

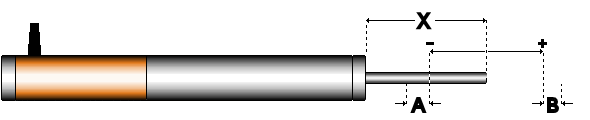

    X = 전기적 제로 위치
    – = 안쪽 풀 스케일
    + = 바깥쪽 풀 스케일
    A = 기계적 정지 전 안쪽으로 초과 이동
    B = 기계적 정지 전 바깥쪽으로 초과 이동



    초과 이동 영역 내에서 변환기가 사양대로 작동하지 않습니다.

    가이드가 없는 변환기의 경우 바깥쪽으로 초과 이동이 무한합니다. 스프링 리턴 트랜스듀서의 경우 전기자는 바깥쪽 기계적 엔드 스톱에 있습니다.




    가이드가 없는 버전.
    DCC 무유도 LVDT에서 전기자 어셈블리는 별도의 구성 요소이므로 측정을 수행하려면 사용자가 측면을 건드리지 않고 몸체 내부의 전기자를 안내해야 합니다. 당사의 DCC 비유도 위치 측정 변환기는 외부 유도가 가능하고 진정한 비접촉 작동을 제공하는 곳에 적합합니다.DCC 무유도 LVDT에서 전기자 어셈블리는 별도의 구성 요소이므로 측정을 수행하려면 사용자가 측면을 건드리지 않고 몸체 내부의 전기자를 안내해야 합니다. 당사의 DCC 비유도 위치 측정 변환기는 외부 유도가 가능하고 진정한 비접촉 작동을 제공하는 곳에 적합합니다.

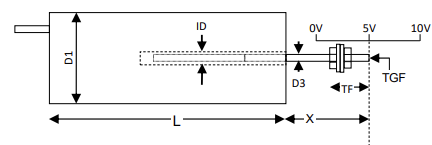

    DCTH100/1431 ~ DCTH400/143

    D1=31.75mm
    D3=2mm
    ID=2.54mm
    TGF=M3
    X=범위 중심

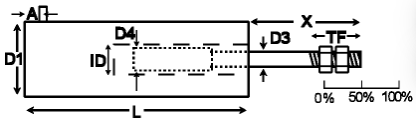

    DCC025U ~ DCC0400U

    A=9mm
    D1=20.6mm ±0.12mm
    D3=4.75mm
    D4=5.97mm
    ID=6.8mm
    TGF=M5x0.8
    X=범위 중심





    유형범위선형성 오차(%FS)LX(공칭)총 무게Armature weight
    		TFInward over-travel
    DCTH100/14315mm±0.5/±0.25/±0.183mm34mm207g3g18mm11.6mm
    DCTH200/143110mm±0.5/±0.25/±0.183mm34mm207g3g18mm9.0mm
    DCTH300/143115mm±0.5/±0.25/±0.183mm34mm207g3g18mm6.5mm
    DCTH400/143120mm±0.5/±0.2583mm34mm207g3g18mm3.9mm
    DCC025U25mm±0.5/±0.25/±0.1175mm43mm213g17g15mm16mm
    DCC050U50mm±0.5/±0.25/±0.1203mm69mm270g23g15mm22mm
    DCC100U100mm±0.5/±0.25/±0.1317mm81mm369g37g15mm16mm
    DCC150U150mm±0.5/±0.25/±0.1430mm120mm497g55g15mm29mm
    DCC200U200mm±0.5/±0.25/±0.1475mm132mm625g71g15mm16mm
    DCC300U300mm±0.5/±0.25666mm183mm852g100 그램15mm16mm
    DCC400U400mm±0.5/±0.25856mm259mm1.3kg140g29mm27mm
    Captive guided version.
    당사의 DCC 캡티브 유도 변위 변환기에는 측정 센서 내부의 전기자를 안내하는 베어링이 있습니다. 당사의 DCC 캡티브 LVDT는 가이드가 불량하고 엔드 베어링이 필요할 수 있는 위치 측정 애플리케이션을 위한 것입니다.
    LVDT 캡티브 가이드의 치수 도면
    A=23mm
    D1=20.6mm ±0.12mm
    TGF=M5x0.8
    TR=M5x0.8 / 11mm
    X=범위 중심
    유형범위선형성 오차(%FS)LX(공칭)D3총 무게TFInward over-travel
    		Outward over-travel
    DCC025C25mm±0.5/±0.25/±0.1194mm38mm4.75mm340g15mm10mm12mm
    DCC050C50mm±0.5/±0.25/±0.1222mm63mm4.75mm398g15mm13mm10mm
    DCC100C100mm±0.5/±0.25/±0.1336mm76mm4.75mm511g15mm10mm14mm
    DCC150C150mm±0.5/±0.25/±0.1448mm114mm4.75mm625g15mm24mm15mm
    DCC200C200mm±0.5/±0.25/±0.1494mm127mm4.75mm767g15mm8mm14mm
    DCC300C300mm±0.5/±0.25684mm178mm4.75mm1.0kg15mm12mm17mm
    DCC400C400mm±0.5/±0.25875mm254mm4.75mm1.4kg32mm22mm25mm
    DCC500C500mm±0.5/±0.251067mm305mm4.75mm1.7kg27mm34mm35mm
    DCC760C760mm±0.51473mm406mm4.75mm2.2kg19mm13mm13mm
    DCC940C940mm±0.51740mm508mm6.00mm2.6kg27mm5mm33mm
    Spring return version.
    당사의 DCC 스프링 변위 변환기에는 측정 센서 내부의 전기자를 안내하는 베어링과 전기자를 완전히 밖으로 밀어내는 스프링이 있습니다. DCC 스프링 리턴 LVDT는 트랜스듀서 전기자를 측정 중인 움직이는 부품에 연결할 수 없는 경우에 적합합니다.

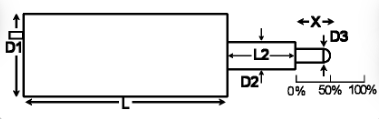

    DCTH100AG/1431 to DCTH400AG/1431

    D1=31.75mm
    D2=8mm
    D3=4.0mm
    L2=36mm
    X=Centre of range

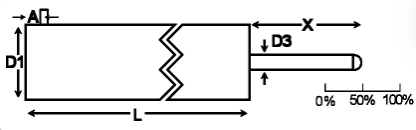

    DCC025A ~ DCC150A



      A=9mm
    D1=20.6mm ±0.12mm
    D3=4.75mm
    X=범위 중심
    유형범위선형성 오차(%FS)L
    		X(공칭)총 무게X에서의 스프링력탄성률Inward over-trave
    		Outward over-travel
    DCTH100AG/14315mm±0.5/±0.25/±0.183mm12mm220g1.0N0.9N/cm2.2mm1.3mm
    DCTH200AG/143110mm±0.5/±0.25/±0.183mm13mm220g1.0N0.8N/cm0.3mm1.3mm
    DCTH300AG/143115mm±0.5/±0.25/±0.183mm18mm220g1.5N0.6N/cm1.4mm1.3mm
    DCTH400AG/143120mm±0.5/±0.2583mm22mm220g1.8N0.8N/cm1.3mm1.3mm
    DCC025A25mm±0.5/±0.25/±0.1182mm38mm227g1.3N0.2N/cm1.0mm13mm
    DCC050A50mm±0.5/±0.25/±0.1210mm63mm284g2.0N0.3N/cm3.0mm10mm
    DCC100A100mm±0.5/±0.25/±0.1324mm75mm398g1.8N0.2N/cm8mm14mm
    DCC150A150mm±0.5/±0.25/±0.1436mm114mm511g6.0N0.4N/cm15mm

    15mm



    Specification
    Excitation/supply (acceptable)12V to 36V
    Output4-20mA (4mA = inward full scale)
    Output ripple 50uA (peak-to-peak)
    Analogue output bandwidth 250Hz
    Linearity error (Standard) ±0.5% F.S.
    Linearity error (Optional on some models)±0.25% F.S.
    Linearity error (Optional on some models)±0.1% F.S.
    Temperature coefficient (span) ±0.03% F.S. /℃ (typical)
    Operating temperature range -10℃ to 70℃
    Electrical termination2m (integral cable) Longer available to order.

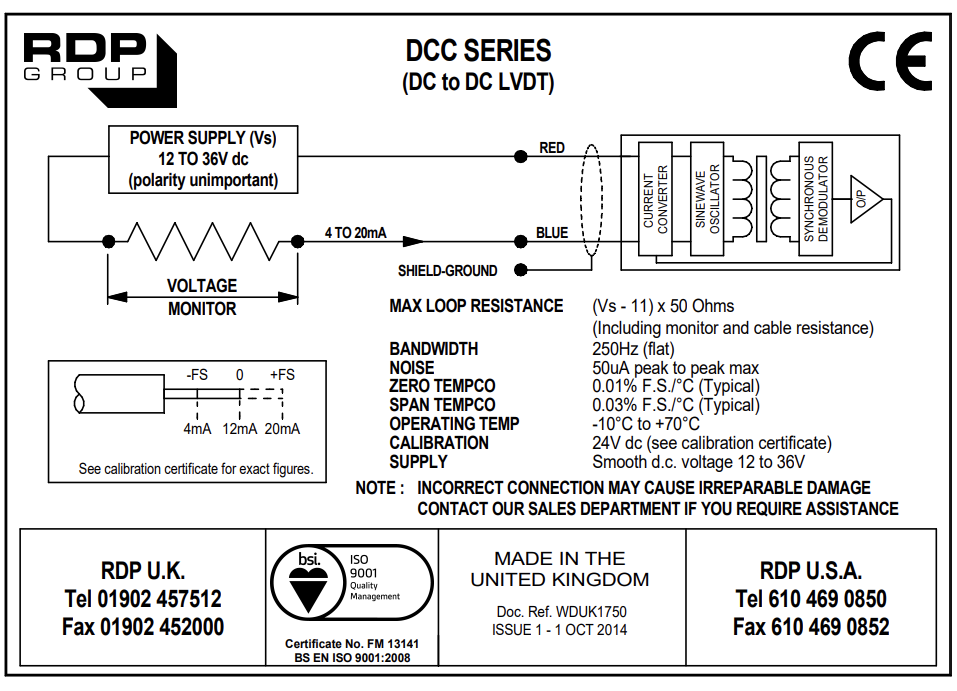

    Connection details




    Options and accessories
    TM0256 Increased resistance to moisture8644abf330cdfca08f3027ea13bac840_1666618624_5555.jpg

    Rod-end bearings for captive-guided position transducersEnd bearings option thumbnail
    Mounting block for RDP transducers  ( >=25mm range )mounting block thumbnail
