SCM/SCJ > 변위계

SCM/SCJ 요약정보 및 구매

Actuator equipped with the position detector 고 고온 다습·진동 등 가혹한 환경 아래에서도 뛰어난 내구성을 발휘하는 내 환경형 실린더입니다. SCM (Mill Type) SCJ (JIS Type) 사용 주위 온도:5~120℃

추천하기
판매가격 전화문의
제조사 NSD
원산지 일본
모델 SCM/SCJ

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명

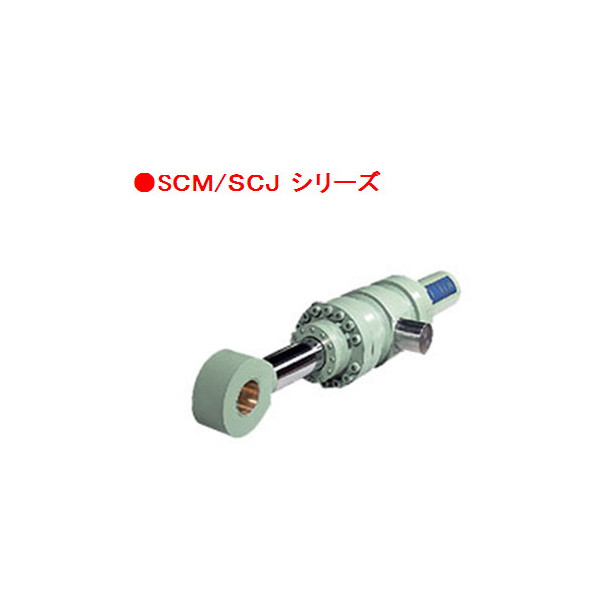

    유압 MIL/JIS시루 너클 실린더 - Actuator equipped with the position detector
    SCM / SCJ
    시리즈



    		SCM (Mill Type)
    SCJ (JIS Type)
    제철소 내의 고온 다습·진동 등 가혹한 환경 아래에서도 뛰어난 내구성을 발휘하 내 환경형 실린더입니다.
    ● 형식 예제

    SCM-SJC ORDER.JPG

    SCM (Mill Type)
    SCJ (JIS Type)

    ● 실린더 사양
    항목사양
    튜브 내경(mm)40506380100125140160180200220250320
    로드 지름
    (mm)    		A283645567090100110125140160180−
    B22.428364556708090100110125140180

    C

    		−22.42836455663708090100110160
    스트로크(mm)~1200~1600~2000
    장착(취부) 지지 형상
    LA:축 직각 푸트형,LB:축 방향 푸트형
    FA:롯도 측 플랜지,FB:헤드 측 플랜지
    CA:일산 크레비스,CB:이산 크레비스
    TA:롯도 측 호랑이나 온,TB:헤드 측 호랑이에 온
    TC:중간 호랑이에 온
    최대 사용 압력
    70:6.9 MPa(70 kgf/cm2)
    140:13.7 MPa(140 kgf/cm2)
    210:20.6 MPa(210 kgf/cm2)
    250:24.5 MPa(250 kgf/cm2)※1
    특별 사양고객과의 협의에 의해 사양이 추가·수정된 경우에 기호를 추가
    내 압력
    SCM:10.3/20.6/30.9/36.8 MPa(105/210/315/375 kgf/cm2),
    SCJ:10.3/20.6/30.9 MPa(105/210/315 kgf/cm2)
    사용 유체일반 광물유, 물 글리콜계 유압유, 지방산 에스텔, 인산 에스테르, W/O에멀젼
    사용 속도 범위8~500 mm/s
    사용 주위 온도5~120℃
    ※1:SCM타입만

    특수 대응 시루 너클 실린더(공압)

    현장의 설치 장소나 환경에 맞추어  제작하는 것도 가능합니다.
    아래 실린더는 그 1예입니다.
    ● 형식 예제
    SAA-50×20-500CA7Ri
    LIght설치Left설치

    ● 실린더 사양
    항목사양
    최대 사용 압력0.69Mpa
    내 압력0.98Mpa
    튜브 내경50mm
    롯도 외형20mm
    스트로크500mm
    사용 유체압축 공기
    사용 주위 온도-10~+120℃
