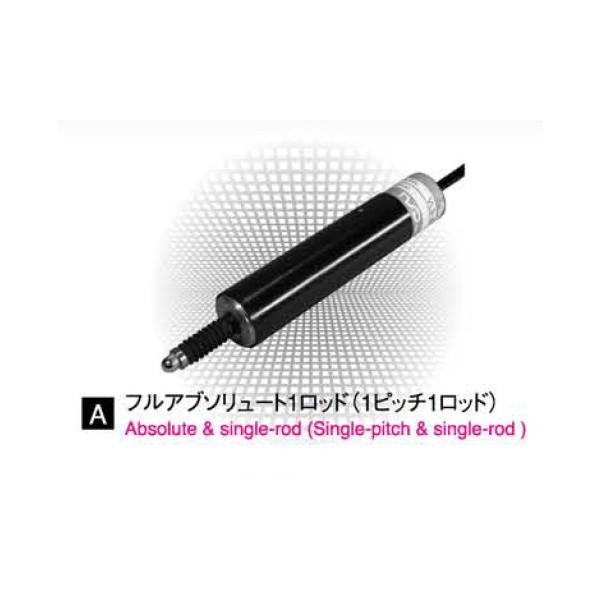

직선형 Absocoder 검출기 VLS는 로드가 이동한 양을 검출하는 직선형 인코더의 검출부입니다.

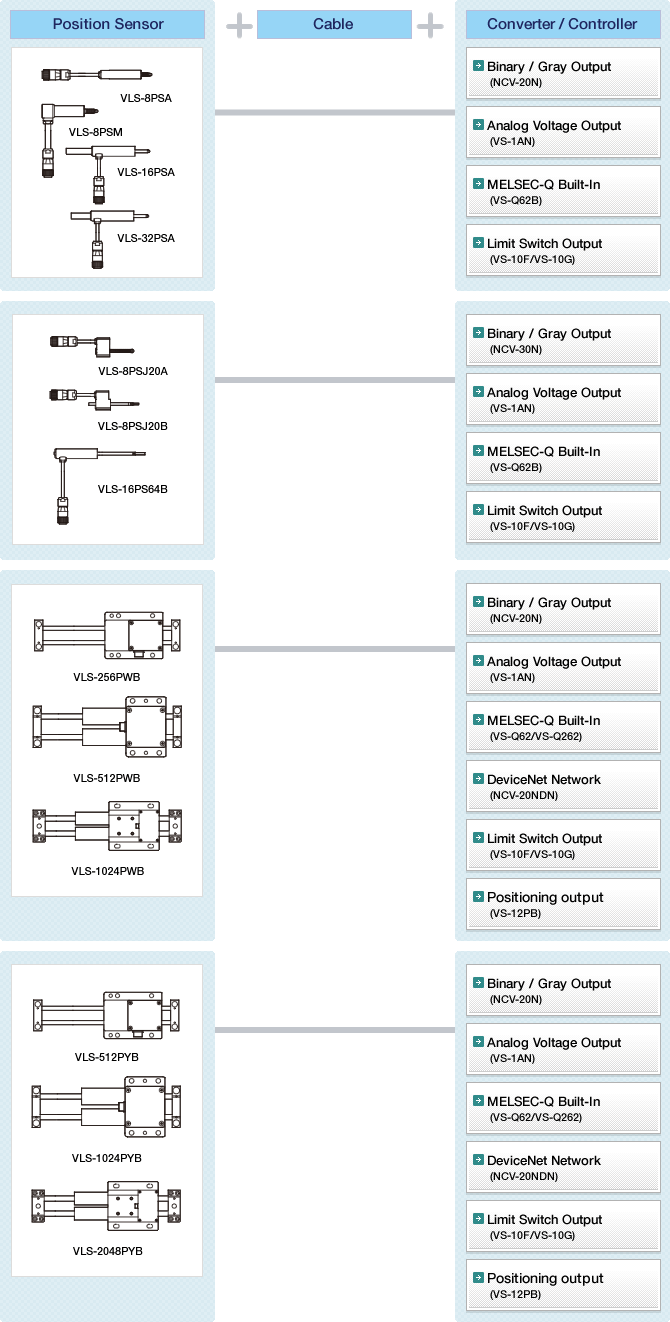

변환기 또는 컨트롤러와 조합함으로써 로드의 이동량을 검출합니다.
VLS에는 이동량을 절대 방식으로 검출하는 제품과 세미 절대 방식으로 검출하는 제품이 있습니다
세미 절대 방식이란 로드가 이동한 양을 검출하는 방법의 하나입니다.
로드가 이동한 양을 제품별로 기정의 범위 내에서 절대 방식으로 검출합니다.
범위를 넘었을 경우도, 변환기 또는 콘트롤러가 위치 정보를 보유하고 있으므로, 로드 전체의 이동량을 검출합니다.
아래 표에서 이 범위를 "절대 검출 범위"라고 호칭하고 있습니다.
| Type | List of sensor model | Absolute detection range (UNIT:mm) | Type | Max. detection stroke (UNIT:mm) | Code | |
|---|---|---|---|---|---|---|
| ① | VLS-8PSA | With spring | 8 | PS | - | A |
| VLS-8PSM | PSM | - | - | |||
| VLS-16PSA | With spring | 16 | PS | - | A | |
| VLS-32PSA | 32 | |||||
| Item | Specification | ||||
|---|---|---|---|---|---|
| 검출기 형식 | VLS-8PSA | VLS-8PSM | VLS-16PSA | VLS-32PSA | |
| 절대 검출 범위(mm) | 8.192 | 8.192 | 16 | 32 | |
| 분해능(mm) | 0.001 | 0.001 | 0.00195 | 0.0039 | |
| 질량(kg) | 0.21 | 0.34 | 0.25 | 0.45 | |
| 직선성 오차(mm) | 0.1 Max. | 0.08 Max. | 0.1 Max. | 0.2 Max. | |
| 용수철 상수(N/mm{kgf/mm]) | 0.3{0.031} | 0.3{0.031} | 0.1{0.01} | 0.15{0.015} | |
| 기계적 허용 속도(mm/s) | 80 | 80 | 300 | 380 | |
| 주위 온도 | 사용 시(℃) | -10 ～ +60 | -10 ～ +60 | ||
| 보존 시(℃) | -30 ～ +90 | -30 ～ +90 | |||
| 내 진동 | 40m/s2 10Hz Up/down 4h, forward/back/left/right each 2h. | 40m/s2 10Hz Up/down 4h, forward/back/left/right each 2h. | 50m/s2 10Hz Up/down 4h, forward/back/left/right each 2h. | 30m/s2 6Hz Up/down 4h, forward/back/left/right each 2h. | |
| 내충격 | 40m/s2 0.5ms, up/down ×3 times respectively.(Conforms to JIS D 5026 standard.) | 40m/s2 0.5ms, up/down ×3 times respectively.(Conforms to JIS D 5026 standard.) | 50m/s2 0.5ms, up/down ×3 times respectively.(Conforms to JIS D 5026 standard.) | 30m/s2 0.5ms, up/down ×3 times respectively.(Conforms to JIS D 5026 standard.) | |
| 보호 구조 | IP40(JEM1030) | ||||
| 최대 센서 케이블 길이 | 표준 케이블(m) | 60 | |||
| 로봇 케이블(m) | 30 | ||||
*** 분해능에 대해
검출기의 분해능은 조합 변환기 또는 제어기에 의해 다릅니다. 사용하는 변환기 또는 컨트롤러의 사양서에서 확인해 주십시오
