ONO SOKKI DG-4320 DG-4340 디지털 게이지 카운터(DG-4140 단종 대체품) 요약정보 및 구매

BCD 출력 및 비교기 기능

추천하기

판매가격	전화문의
제조사	ONO SOKKI
원산지	일본
모델	DG-4320 DG-4340

이전상품 ONO SOKKI DG-2310 2체널 디지털 게이지 카운터 다음 상품 BS-1210 / BS-1310 소형 type

상품 정보

상품 상세설명

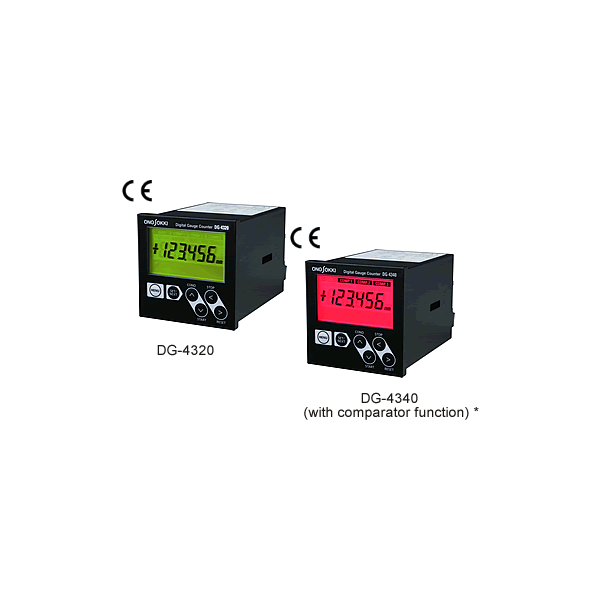

ONO SOKKI DG-4320 DG-4340 디지털 게이지 카운터(DG-4140 단종 대체품)

DG-4320

DG-4340

비교기 기능 포함

DG-4320 / 4340 디지털 게이지 카운터는 선형 게이지 센서에서 측정 된 값을 표시하고 계산합니다.

4 가지 기본 기능 (곱셈 전환, 계수 설정, 오프셋 설정 및 소수점 자리수 설정) 외에 계산 표시 기능 및 조건 메모리 기능과 같은 새로운 기능이 탑재되어 있습니다. 생산 현장에서 효율적으로 작업 할 수 있도록 인라인 측정을 지원합니다.

DG-4320에는 BCD 출력 기능이 있고 DG-4340에는 BCD 출력 및 비교기 기능이 있습니다.

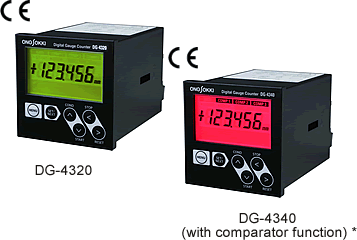

* 적색 : 비교기 기능에서 NG 판정.
녹색 : 비교기 기능 OK.

Feature

측정을 지원하는 다양한 기능

곱셈 전환 기능	입력 펄스를 사용하여 1, 2, 4 곱하기 선택 가능
요인 설정 기능	측정 값에 사용자가 지정한 값을 곱한 값을 표시합니다.
오프셋 설정 기능	사용자 지정 값으로 측정 값에 추가 된 값을 표시합니다.
소수점 자리수 설정 기능	센서 분해능에 관계없이 소수점 위치를 이동할 수 있습니다.
계산 표시 기능	MAX, MIN 및 RANGE (MAX-MIN) 값을 계산하고 표시합니다.
패널 상태 메모리	모든 설정 값의 4 가지 설정 조건을 저장할 수 있습니다.

인코더와 선형 게이지 센서를 연결할 수 있습니다.
BCD 출력 제공
3ch 비교기를 사용하여 하나 이상의 OK / NG 판정을 할 수 있습니다. (* DG-4340 만 해당)
CE 마킹, RoHS 준수

Application

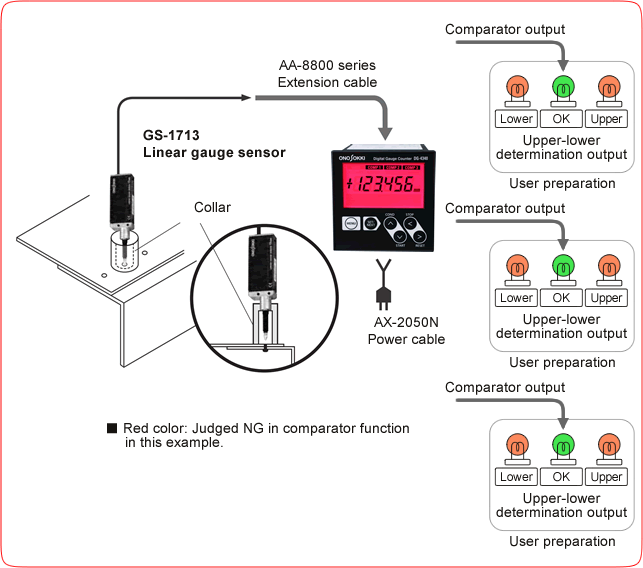

Comparator 기능을 이용한 3ch OK / NG 판정

나사 돌출부의 높이를 감지하여 조임을 확인할 수 있습니다. 나무 종류의 나사에 대한 OK / NG 판정이 가능합니다.

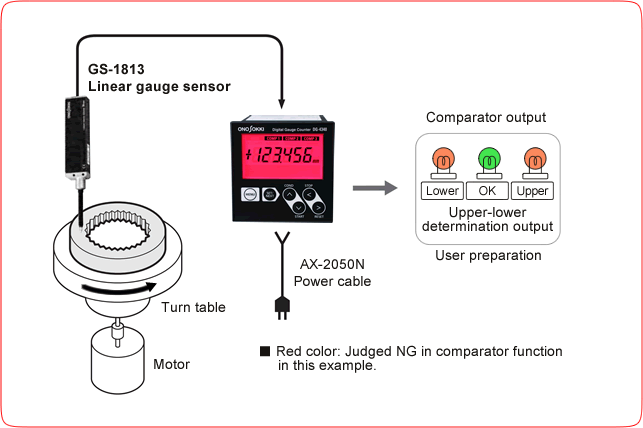

RANGE 기능을 이용한 평탄도 OK / NG 판정

부품의 평탄도를 쉽게 측정하여 MAX 값과 MIN 값을 볼 수 있습니다 (RANGE 기능). 선형 게이지 센서를 감지하여 측정 대상을 돌립니다. 물체의 평탄도는 검출 된 MAX와 MIN 값의 차이로 측정 할 수 있습니다.

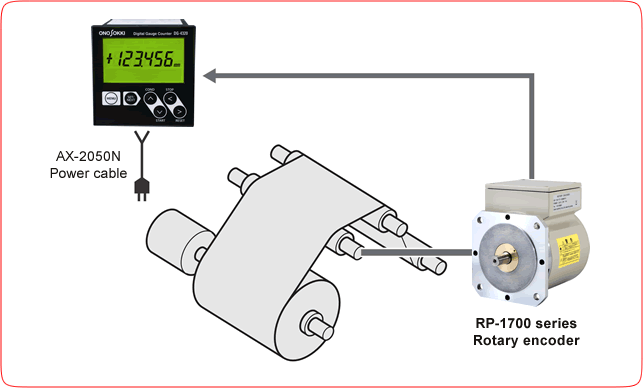

계수 펄스를 사용하여 길이 측정

종이 또는 강판의 길이는 급지 롤러에 부착 된 로터리 인코더를 사용하여 측정 할 수 있습니다. DG-4300 시리즈의 곱셈 전환 기능 또는 계수 설정 기능은 인코더의 펄스에서 물체의 길이로 신호를 변환 할 수 있습니다.

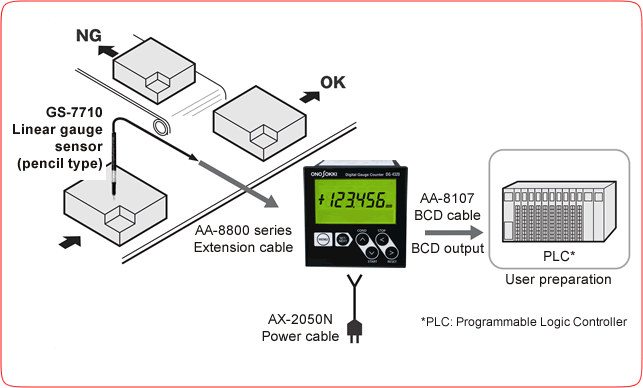

BCD 출력 기능을 이용한 자동 판정

BCD 출력 기능과 PLC *를 이용하여 가공품의 OK / NG 판정을 자동으로 할 수 있습니다. 비교기 기능은 해당 치수가 지정된 값 내에 있는지 여부를 결정합니다. 그런 다음 PLC *는 DG-4340의 BCD 신호를 통해 OK 부품을 선택합니다.

BCD 출력

핀	신호	핀	신호
핀	신호	핀	DG-4120	DG-4140	DG-4240	DG-4280	DG-4320 / 4340
1	1 × ⁰ BCD 출력	19	4 × 10 ⁴
2	2 × 10 ⁰	20	8 × 10 ⁴
삼	4 × 10 ⁰	21	체크 안함	입력 시작	낮은 출력	프리셋 1	입력 시작
4	8 × 10 ⁰	22	체크 안함	입력 중지	OK 출력	프리셋 2	입력 중지
5	1 × 10 ¹ BCD 출력	23	체크 안함	체크 안함	상단 출력	프리셋 3	디스플레이 전환 입력 1
6	2 × 10 ¹	24	체크 안함	체크 안함	체크 안함	프리셋 4	디스플레이 전환 입력 2
7	4 × 10 ¹	25	극성 출력 (+)
8	8 × 10 ¹	26	극성 출력 (-)
9	1 × 10 ² BCD 출력	27	DP 0.00				소수점 1
10	2 × 10 ²	28	DP 0.000				소수점 2
11	4 × 10 ²	29	체크 안함				1 × 10 ⁵ BCD 출력
12	8 × 10 ²	30	오류 출력
13	1 × 10 ³ BCD 출력	31	입력 유지
14	2 × 10 ³	32	리셋 입력
15	4 × 10 ³	33	바쁜 입력
16	8 × 10 ³	34	체크 안함	비교기 게이트 입력	비교기 게이트 출력	체크 안함	비교기 게이트 출력
17	1 × 10 ⁴ BCD 출력	35	명령 출력 인쇄
18	2 × 10 ⁴	36	흔한

BCD 외부 신호 입력 / 출력 권장 인터페이스

출력 신호용 인터페이스 회로

(BCD 출력, 극성 출력, 소수점 출력, 오류 출력, 인쇄 명령 출력)

산출	오픈 콜렉터 출력
내전압	맥스. 24V
최대 동기 전류	맥스. 30mA
잔류 전압	맥스. 0.5V

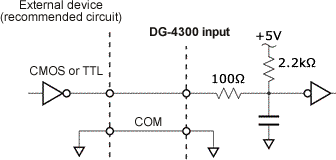

입력 신호용 인터페이스 회로

(시작 입력, 홀드 입력, 리셋 입력, 비지 입력, 비교기 게이트 입력)

입력 Lo 레벨 전압	0 ~ 1.4V
입력 Hi 레벨 출력	3 ~ 5.25V
입력 임피던스	1kΩ 이상

Specifications

모델명	DG-4320	DG-4340
디스플레이	LCD 디스플레이, 세그먼트 및 도트 매트릭스 디스플레이, 2 색 백라이트, 6 자리
표시 범위	0 ~ ± 199999 (0.5µm 분해능 선택시 첫 번째 자리에 0 또는 5가 표시됩니다.)
적용 가능한 센서	Ono Sokki의 선형 게이지 센서 (GS-3800 시리즈 제외) Ono Sokki의 2 상 및 1 상 구형파 전압 출력 형 센서 (인코더 등) 센서 용 전원 출력 : DC 5V ± 10 %, 200mA
해상도 선택	0.5 µm, 1 µm 또는 10 µm * 1에서 선택 가능
입력 신호	90도 위상차 사각 파 또는 단상 사각 파의 2 상 (설정 메뉴에서 변경 가능)
입력 주파수 범위	DC ~ 300kHz
값 표시	순간 값, 최대 값, 최소값, RANGE 값 (최대 값-최소값)
계산 기능	오프셋 설정, 계수 설정, 곱셈 전환, 소수점 자리수 설정
디지털 출력	BCD 출력, 업데이트주기 : 10ms, 오픈 콜렉터 출력 (정 논리 또는 부 논리 선택 가능)
비교기	―	3 채널 반도체 릴레이 상위 비교기, 하위 비교기 또는 OK / NG 비교기로 설정을 변경할 수 있습니다. 비교기가“ON”이면 백라이트가 빨간색으로 바뀝니다.
패널 상태 메모리 기능	카운터에 설정 파라미터 저장 가능 (4 가지 조건)
외형 치수 / 무게	72 (W) × 72 (H) × 114 (D) mm / 약 320g
전원 공급	AC 100 ~ 240V
작동 온도 범위	약 0 ~ +40 ° C 6VA (AC 100V)
보관 온도 범위	-10 ~ +55 ° C
선택권	DG-0430 (엔코더 연결을 지원하는 검출기 전원 공급 장치 : DC12V, 150mA 전원 공급 장치) AA-8101 (BCD 케이블 : 3m) AX-2050N (전원 케이블 : 3m)

* 1 : DG-4300 시리즈를 BS-102 시리즈 (단종)와 함께 사용하는 경우 가까운 대리점 또는

가까운 ONO SOKKI 영업소에 문의하십시오.
* 2 : 센서로 로터리 엔코더를 선택하면 단위와 소수점이 표시되지 않습니다.

(소수점은“소수점 수 설정 기능”으로 표시 할 수 있습니다.)

상품 정보 고시

사용후기

등록된 사용후기

사용후기 쓰기 새 창 더보기

사용후기가 없습니다.
상품문의

등록된 상품문의

상품문의 쓰기새 창 더보기

상품문의가 없습니다.
배송/교환정보
배송

배송업체 : 로젠택배 (1588-9988) 홈페이지 : https://www.ilogen.com/web
배송지역 : 배송지역은 전국입니다.
배송기간 및 지연
평일 오후 3:00 이전에 입금 확인이 되는 경우 당일 출고가 가능합니다.
단 구매자의 요청이나 추가 작업이 필요한 경우는 협의 한 날에 배송합니다.
평균 배송기간은 3일이며 각 지역별 택배영업소의 사정에 따라 1-2일 정도 지연이 될 수 있습니다..
경우에 따라서 7일 이상 소요 되는 제품도 있습니다.
수입품 및 주문 제작품은 별도의 기간을 통보해 드립니다.
연휴나 자연재해, 재고(수입) 입고 지연 등으로 배송이 지연될 수 있습니다.
운송장의 번호를 조회하시면 제품의 이동 경로를 좀 더 자세히 확인 할 수 있습니다.
- ※ 고객님의 주문시점과 상품을 준비하는 과정의 시간 차이로 주문하신 상품이 품절 될 수 있습니다.
교환

교환/반품(환불) 안내
- 교환 및 반품(환불) 문의는 고객센터 031-750-0780 으로 연락 주시기 바랍니다.
  상품 반송 시 반송 비용은 구매자 부담 원칙입니다. 반품 전에 반드시 판매자와 협의하세요.
- 상품에 명백한 하자가 있는 경우 : 교환 가능 여부에 대해 판매자와 협의하세요.
- 상품에 명백한 하자가 없는 경우 : 상품 훼손 및 사용을 안했을 경우 반품이 가능합니다.(반송비용은 구매자 부담)
- 상품가치가 현저하게 떨어져 재판매가 불가능한 경우 교환/환불이 되지 않습니다.
- 환불은 판매자가 반품 상품을 수령한 후에 처리됩니다.
- 구매자의 주문결제 후 판매자의 상품품절 및 단종 등에 의해 배송이 불가능한 경우, 전자상거래 등에서의 소비자보호에 관한 법률 제15조 2항에 의거하여 판매자가 상품 발송 후에는 주문 취소가 접수되더라도 발송된 상품의 배송비는 구매자 부담입니다.
교환/반품 사유
- 제품 하자 및 파손 : 배송비 자사부담
- 오배송(동일상품, 동일사이즈, 동일색상으로만 교환해 드립니다.) : 배송비 자사부담
- 고객변심(단순변심 방지 스티커 개봉시 불가) : 배송비 고객부담
- 기타 : 별도협의
- 전자상거래 등에서의 소비자 보호에 관한 법률에 의한 반품규정이 판매자가 지정한 반품조건보다 우선합니다.
- 구매자가 미성년자인 경우에는 상품 구입시 법정 대리인이 동의하지 아니하면 미성년자 본인 또는 법정 대리인이 구매 취소할 수 있습니다.
- AS 및 상품 문의 안내
  - AS 및 상품문의 안내는 하단 판매자 정보의 연락처 및 이메일로 문의하시기 바랍니다.
해시태그

ONO SOKKI DG-4320 DG-4340 디지털 게이지 카운터(DG-4140 단종 대체품)

신호케이블

모델명	길이	센서측	외형 치수	카운터 측
신호 연장 케이블	AA-8801	5m	BS / GS 시리즈 선형 게이지 센서	센서에서 케이블 연장 : 최대 30m. 케이블 D5-UL : UL 표준 준수	DG 시리즈 게이지 카운터
	AA-8802	10m
	AA-8803	20m
	AA-8804	30m
굽힘 방지 신호 연장 케이블 * ¹	AA-8811	5m	BS / GS 시리즈 선형 게이지 센서	센서에서 케이블 연장 : 최대 30m.	DG 시리즈 디지털 게이지 카운터
	AA-8812	10m
	AA-8813	20m
	AA-8814	30m
변환 케이블	AA-8901	5m	GS-3813B GS-3830B		DG-5100
	AA-8902	10m
	AA-8903	20m
	AA-8904	30m
신호 연장 케이블	AA-8910	0.2m	BS / GS 시리즈 선형 게이지 센서 (GS-3800B 시리즈 제외)		DG-5100
BCD 케이블	AA-8101	3m	DG-4320 / 4340 게이지 카운터		DA-4130 DA 변환기
	AA-8103	3m	DG-2310 4320/4340 게이지 카운터		RQ-1410 디지털 프린터
	AA-8107	3m	DG-2310 4320/4340 게이지 카운터		-
	AA-8110	3m	DG-5100 디지털 게이지 카운터
전원 케이블	AX-2050N	3m	DG-4320 / 4340 / 5100 게이지 카운터 DA-4130	* 100VAC 용	-
RS-232C 케이블	AX-5022	2m	DG-2310 게이지 카운터		PC
신호 케이블	MX-7105	5m	DG-0010 출력 신호 변환 상자	케이블 D5-UL : UL 표준 준수	오픈 콜렉터 출력
	MX-7110	10m
	MX-7115	15m
	MX-7120	20m
	5m 연장 (25m ~ 30m)
신호 케이블		30m에서 1200m	DG-0020 출력 신호 변환 상자		라인 드라이버 출력
