Magnescale MT12 / MT13/ MT14 INTERPOLATOR(MT13단종) MT16으로 대체 > 변위계
DT12 / DT32 2 / DT512 시리즈 용 ADAPTER
- MT12 / 13 : 카운터 연결 용
- MT14 : 라인 드라이버에 의한 종단되지 않은 케이블 A / B- 직교 출력 [EIA-422 준수]
- 전원 공급 장치 + 5V DC
-
상품 정보
상품 상세설명

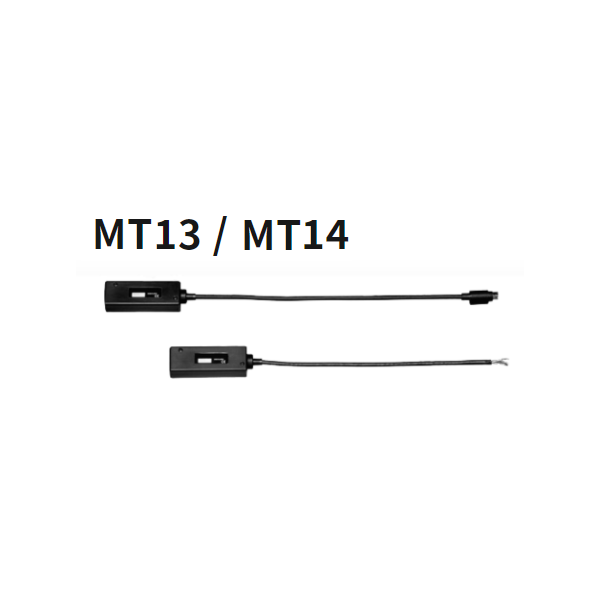

Magnescale MT12 / MT13/ MT14 INTERPOLATOR
DT 시리즈 (DT12, DT32, DT512 각 모델)용
MT12 / MT13/ MT14의 특징
DT 게이지 (DT12 / DT32 / DT512) 대응 A / B 상 출력 Interpolator
- MT12,MT13 : 카운터 연결 용
- MT14 : 라인 드라이버에 의한 종단 되지 않은 케이블 A / B- 직교 출력 [EIA-422 준수]
- 최고 분해능 : 1μm (-01), 5μm (-05), 10μm (-10)
- 전원 : DC + 5V ± 4 %
MT13
연장 케이블(MT13 출력용)
| CE08-1,3,5,10,15 | LT 시리즈, MG 시리즈 접속용 연장 케이블 (1,3,5,10,15 m) |
| CK-T12,13,14,15,16 | LT 시리즈, MG 시리즈 접속용 내굴곡성 연장 케이블 (1,3,5,10,15 m) |
| CE29-003,01,03,05,10 | LY 시리즈 카운터 접속용 연장 케이블 (0.3,1,3,5,10 m) |
MT30
연장 케이블
| CE38-01,02,04 | MT30용 USB 연장 케이블(1,2,4m) |
스펙
| 명세서 |
|---|
Magnescale은 사전 통지없이 제품 사양을 변경할 수있는 권리를 보유합니다. |
| 모델 | MT12-05 | MT12-10 | MT13-01 | MT13-05 | MT13-10 | MT14-01 | MT14-05 | MT14-10 |
| 호환 가능한 측정 장치 | DT512, DT12 / DT32 |
| 최대 응답 속도 | 100m / 분 |
| 최대 해상도 | 5μm | 10μm | 1μm | 5μm | 10μm | 1μm | 5μm | 10μm |
| 전원 공급 장치 전원 공급 장치 전압 | DC5V ± 4 % |
| 전력 소비 | 0.9W | 1.2W (120Ω의 출력 부하가 연결된 경우) |
| 출력 형식 | NPN 오픈 콜렉터 | 전압 차동 라인 드라이버 |
| 작동 온도 / 습도 | 0 ~ +50 ° C (비 응축) |
| 보관 온도 / 습도 | -10 ~ + 60 ℃ (20 ~ 90 % RH) |
| 질량 | 대략. 90g |
연결순서
DT Series - MT12 - LT20A
DT Series - MT13 - LT30
DT Series - MT13 - MG70 - MG71 EI /MG71 PN
DT Series - MT13 - CE29 - LY71 / LY72
DT Series - MT14(A / B 상 출력)
제품 코드 | 유형 | 기술 | 97928766 | MT12-05 | 감지기 (LT20A 디스플레이의 경우 5µm 분해능) | 97928767 | MT12-10 | 감지기 (LT20A 디스플레이의 경우 10µm 분해능) | 97928768 | MT13-01 | 감지기 (LT30 디스플레이의 경우 1µm 분해능) | 97928769 | MT13-05 | 감지기 (LT30 디스플레이의 경우 5µm 분해능) | 97928770 | MT13-10 | 감지기 (LT30 디스플레이의 경우 10µm 분해능) | 97928771 | MT14-01 | 감지기 (1µm 분해능 TTL (RS422), 열림) | 97928772 | MT14-05 | 감지기 (5µm 분해능 TTL (RS422), 열림) | 97928773 | MT14-10 | 검출기 (10µm 분해능 TTL (RS422), 열림) |
|
|  |
| 97924996 | CK-T12 | 연장 케이블 (1m); 굴절 실현 | 97924997 | CK-T13 | 연장 케이블 (3m) 굴절 실현 | 97924998 | CK-T14 | 연장 케이블 (5m) 굴절 실현 | 97924999 | CK-T15 | 연장 케이블 (10m) 굴절 실현 | 97930000 | CK-T16 | 연장 케이블 (15m); 굴절 실현 |
|
 | 97928697 | CE29-01 | 어댑터 케이블 (1m), LH70 / 71 LY71 / 72에 연결 | 97928698 | CE29-03 | 어댑터 케이블 (3m), LH70 / 71 LY71 / 72에 연결 | 97928699 | CE29-05 | 어댑터 케이블 (5m), LH70 / 71 LY71 / 72에 연결 | 97928700 | CE29-10 | 어댑터 케이블 (10m), LH70 / 71 LY71 / 72에 연결 |
|
| 97958805 | CE08-1 | 연장 케이블 (1m) | 97958801 | CE08-3 | 연장 케이블 (3m) | 97958802 | CE08-5 | 연장 케이블 (5m) | 97958803 | CE08-10 | 연장 케이블 (10m) | 97958804 | CE08-15 | 연장 케이블 (15m) |
|
|
