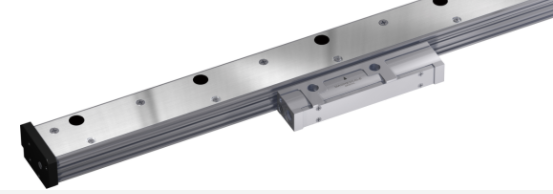

MAGNESCALE SR67A Absolute Robust type type Linear Encoder
Specifications
| Specifications | |||
|---|---|---|---|
＊1nm(0.001μm)의 분해능은 당사 영업부에 문의해 주십시오. Magnescale은 사전 통지 없이 제품 사양을 변경할 수 있는 권리를 보유합니다. | |||
| 모델명 | SR67A-×××○□AX | SR67A-×××○□BX SR67A-×××○□DX | SR67A-×××○AZY |
| 유효 길이(L:mm) | 140 ~ 3,640 | ||
| 열팽창 계수 | 12±1 × 10 -6 / °C | ||
| 정확도(20°C에서) | 3+3L/1,000µm pp(유효 길이 140~3,040mm) 또는 5+5L/1,000µm pp(유효 길이 140~3,640mm), L: 유효 길이(mm) | ||
| 기준점 | 중앙 또는 사용자 선택 위치( 출하 시 설정 ) | 중앙에 고정 | 유효 길이의 왼쪽 끝에서 10mm로 고정 |
| 출력 신호 | EIA-485를 준수하는 절대 직렬 양방향 신호 | DRIVE-CLiQ 준수 | |

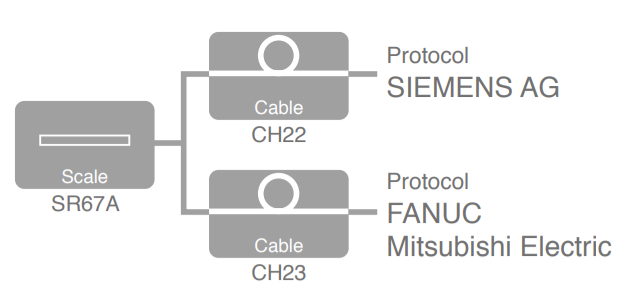

| 호환 컨트롤러 | FANUC α/αi 인터페이스 호환 | 미쓰비시전기 | 지멘스 AG |
| Resolution | 0.001*, 0.005, 0.01, 0.05, 0.1, 0.5 및 1 µm 중에서 선택 가능(출하시 설정) | 0.001*, 0.005, 0.01, 0.05 및 0.1 µm 중에서 선택 가능(출하 시 설정) | 0.001*, 0.005 및 0.01 µm 중에서 선택 가능(출하 시 설정) |
| 최대 응답 속도 | 200m/분 | ||
| 기능적 안전성 | 기능 안전 지원에 대해서는 각 컨트롤러 제조사에 문의하시기 바랍니다 . | EN ISO13849-1:2008 Cat.3 EN 62061:2005 / IEC 61508:2010 EN61800-5-2:2007 | |
| 법률 준수 | FCC Part15 Subpart B 클래스 A ICES-003 클래스 A 디지털 장치 EN55011 Gp1 클래스 A, EN61000-6-2 | ||
| 작동 온도 범위 | 0°C ~ +50°C | ||
| 보관 온도 범위 | -20°C ~ +55°C | ||
| 진동 저항 | 250m / s의 2 (Hz에서 50 kHz의 2) | ||
| 내충격성 | 450m / s의 2 (11 밀리 초) | ||
| 보호 설계 등급 | IP54(에어 퍼지 미포함), IP65(에어 퍼지 포함) | ||
| 전원 전압 범위 | DC+4.75 ~ +5.25V | DC+17 ~ +30.8V | |
| 최대 전력 소비 | 1.3W 이하(4.75V 또는 5.25V) | 1.75W 이하(17V) 1.9W 이하(30.8V) | |
| 소비 전류 | 250mA(5V)(컨트롤러 연결 시) | 75mA(24V)(컨트롤러 연결 시) | |
| 대량의 | 약 0.9kg+ 5.2kg/m 이하 | ||
| 호환 케이블 (릴레이 커넥터가 없는 유형 ) 최대 케이블 길이 | CH23-***NVF 13m | CH23-***NVM 13m | CH22-***NSMY 30m |
| 호환 케이블 (릴레이 커넥터가 있는 유형) 최대 케이블 길이 | CH23-***NVK + CH23-***NPFA 30m | CH23-***NVK + CH23-***NPMA 30m | CH22-***NSMF + CH22-*** NSFY 30m |
