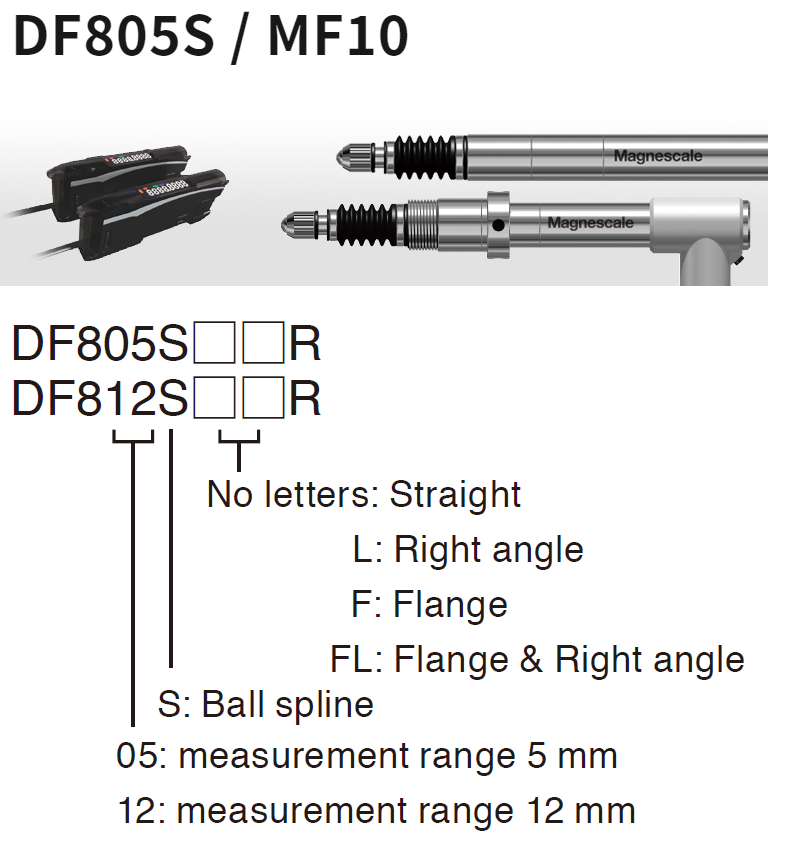

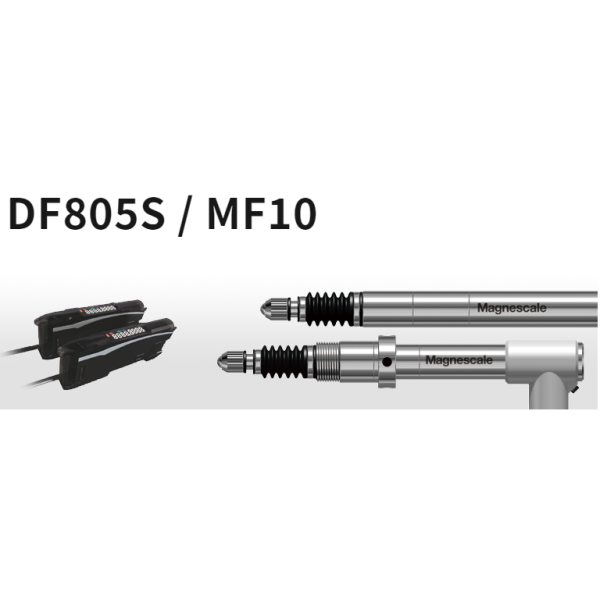

MAGNESCALE DF805S / MF10 변위센서
슬림하고 컴팩트하면서 최고 분해능 0.1μm, 높은 내구성의 메카 구조를 채용하여 슬라이딩 횟수 2 억 7 천만 회 이상을 실현했습니다.
- 측정 범위 : 5mm
- 최고 분해능 : 0.1μm
- 정확도 : 1μm pp
- 높은 응답 속도 : 80m / min
- 베어링 구조 : 볼 스플라인 방식의 베어링을 채용하여 슬라이딩 성능 향상
- 높은 내구성 : 슬라이딩 횟수 2 억 7 천만 회 이상 (전체 스트로크 슬라이딩 시험 4 년 경과 2019 년 5 월 현재 평가 중)
- 보호 등급 : IP67 대응 (라이트 앵글 타입은 에어 튜브를 장착시)
- 원점 내장 : 스핀들 이동 1mm ± 0.5mm의 위치
- 견고하게 고정 할 수있는 플랜지 타입도 있습니다.

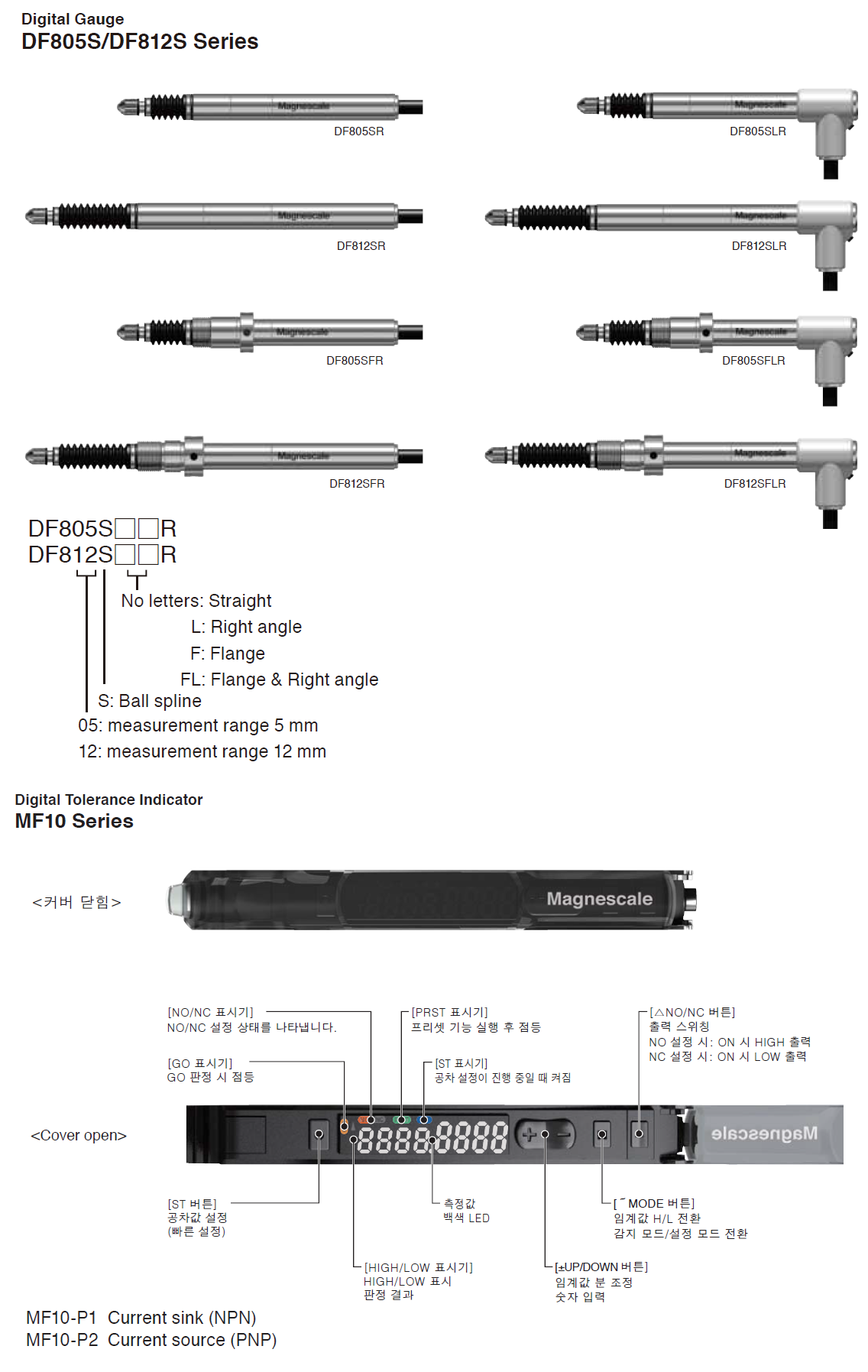

MF10 시리즈
간단한 설정으로 뛰어난 조작성을 실현. 2 번으로 임계 값 설정이 가능.
- 입출력 회로 : NPN 출력 (전류 싱크) / PNP 출력 (전류 소스)
- 합격 판정 출력 수 : 2
- 외부 입력 : 1
- 최소 표시 단위 : 0.1μm
- 전원 전압 : DC10 ~ 30V 리플 (pp) 10 % 포함
- 보호 회로 : 전원 역접 보호, 출력 단락 회로 보호, 출력 역접 보호
- 뱅크 수 : 4
Specifications
| 주요 사양 |
|---|
| MODEL | DF805SR, DF805SF | DF805SLR, DF805SFLR |
| 측정 범위 | 5mm |
| 분해능 | 0.1μm |
| 정확도 (20 ℃에서) | 1μm pp |
| 측정 력 (20 ℃에서) | UP 방향 : 0.35 ± 0.25N |
| 수평 방향 : 0.40 ± 0.25N |
| DOWN 방향 : 0.45 ± 0.25N |
| 최대 응답 속도 | 80m / min |
| 원점 위치 | 스핀들 이동 1mm ± 0.5mm의 위치 |
| 원점 응답 속도 | 80m / min |
| 출력 | 전용 직렬 통신 프로토콜 |
| 스핀들 구동 방식 | 스프링 압출 |
| 보호 등급 | IP66 | IP64
φ4mm 튜브 연결시 : IP67 |
| 진동 | 100m / s 2 (20 ~ 2,000Hz) |
| 충격 | 1,000m / s 2 (11ms) |
| 사용 온도 범위 | 0 ~ 55 ℃ |
| 저장 온도 범위 | -20 ~ 60 ℃ |
| 전원 전압 | DC + 10 ~ + 30V 리플 (pp) 10 % 포함 |
| 소비 전력 | 1.2W 이하 |
| 질량 | 약 30g 이하 (케이블 부와 인터 포 레이션 BOX를 제외) |
| 프로브 부 케이블 길이 | 2m |
| 출력 케이블 길이 | 최대 20m (별매의 CE34 시리즈를 사용해주십시오) |
| 측정자 | 초경합금 구면 부착 설치 나사 M2.5 |
| 부속품 | 설명서, 스패너 1 개
엘보 1 개 (DF8 ** S * L ** 만)
체결 너트 클램프 스패너, 웨이브 와셔 장착 용 핀 각 1 개 (DF8 ** S * F ** 만) |
