PCB 682A15 | 4-20mA 출력 DIN RAIL 신호 조절기/송신기 > 진동/가속도/각도센서

PCB 682A15 | 4-20mA 출력 DIN RAIL 신호 조절기/송신기 요약정보 및 구매

입력:±100mV/g 출력 : 4~20mA, 100mV/g

추천하기
판매가격 전화문의
제조사 PCB
원산지 USA
모델 682A15

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명

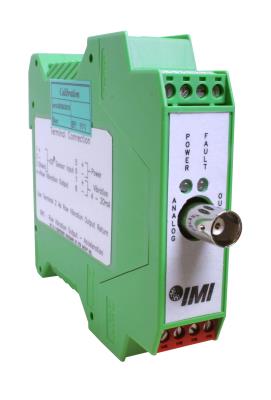

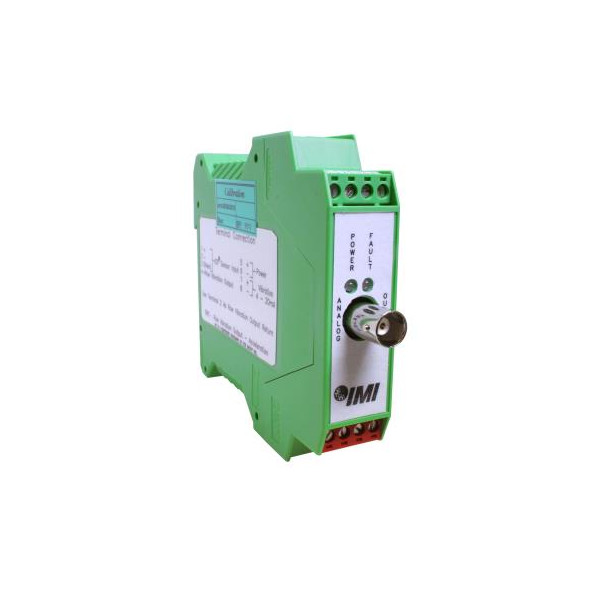

    682A15 | 4-20 mA DIN RAIL 신호 조절기/송신기



    DIN 레일 장착 진동 트랜스미터(ICP 센서와 함께 사용), 고정 0-1ips RMS 진동에 대한 4-20mA 출력, 원시 진동 출력, 고정 3.5Hz ~ 10kHz 주파수 범위

    • 출력 신호: 4 ~ 20mA
    • DC 전원: 23 ~ 25VDC
    ENGLISH:SI:
    PERFORMANCE
    Channels11
    Input Signal (Vibration)±100 mV/g±10.2 mV/(m/s²)[4]
    Output Signal (DC Vibration)4 to 20 mA4 to 20 mA[3]
    Output Signal (AC Vibration)100 mV/g10.2 mV/(m/s²)[1]
    Frequency Range (-3 dB) (Velocity)210 to 600000 cpm3.5 to 10k Hz[2] [5] [6]
    Output Range (DC Velocity)0 to 1.00 in/sec rms0 to 25.4 mm/s rms[4]
    ENVIRONMENTAL
    Temperature Range (Operating)-13 to 158 °F-25 to 70 °C
    Temperature Range (Storage)-40 to 257 °F-40 to 125 °C
    Humidity Range (Non-Condensing)0 to 95 %0 to 95 %
    ELECTRICAL
    Power RequiredDC PowerDC Power
    DC Power23 to 25 VDC23 to 25 VDC
    DC Power (maximum)100 mA100 mA
    Settling Time<2 min<2 min
    Excitation Voltage (delivered to sensor)19 to 21 VDC19 to 21 VDC
    Constant Current Excitation (delivered to sensor)3 to 5 mA3 to 5 mA
    Output Span (±5.0 %) (DC Vibration Current Output)16 mA16 mA
    PHYSICAL
    Electrical Connector (input/output)Removable Screw TerminalsRemovable Screw Terminals
    Electrical Connector (raw vibration output)BNC JackBNC Jack
    Housing MaterialPolyamidePolyamide
    Size - Height3.9 in99 mm
    Size - Width0.9 in22.5 mm
    Size - Depth4.5 in114.5 mm
    Weight (Maximum)6.4 oz127
    Screw Terminal Wire Size24-14 AWG24-14 AWG
    Din Rail Mount1.38 in35 mm
    Status Indicator (Power "on")Green LEDGreen LED
    Status Indicator (Input Fault)Red LEDRed LED
    * All specifications are at room temperature unless otherwise specified
    .




    사양 참고 사항

    [1] 100mV/g ICP® 가속도계 입력으로 달성.
    [2] 감쇠는 -40dB/decade입니다.
    [3] 출력 전류 전압은 5Hz 미만의 주파수에서 변동합니다.
    [4] 출력 측정 범위는 100mV/g ICP® 가속도계의 입력을 기반으로 하며 이 입력의 백분율 편차에 반비례하여 조정됩니다.
    [5] 저주파 허용 오차는 지정된 주파수의 ± 0.5Hz 내에서 정확합니다.
    [6] 고주파 허용 오차는 지정된 주파수의 ±1.0kHz 내에서 정확합니다.
    [7] 자세한 내용은 PCB 적합성 선언 PS124를 참조하십시오.
