603M113 | 저전력 산업용 세라믹 전단 ICP® 가속도계 3PIN 연결 요약정보 및 구매

인가전압 5VDC,12VDC 감도: (±20%) 100mV/g ,주파수 범위: 1.6 ~ 10000Hz),측정 범위 ,±15g±50g

추천하기
판매가격 전화문의
제조사 PCB
원산지 USA
모델 603M113

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명

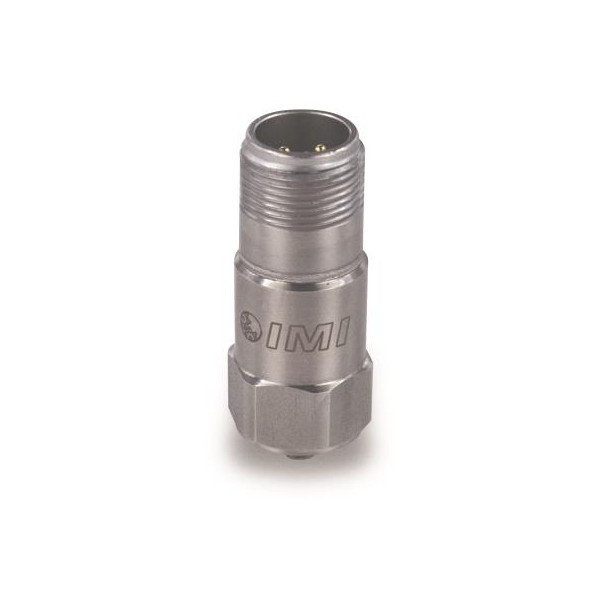

    603M113 |  저전력 산업용 세라믹 전단 ICP® 가속도계 3핀 연결







    저전력, 산업용, 세라믹 전단 가속도, 100mV/g, 1.6~10kHz, 상단 출구, 3핀 연결, 단일 포인트 ISO 17025 인증 교정

    • 감도: (±10%)100mV/g(10.2mV/(m/s²))
    • 주파수 범위: (±3dB)96 ~ 600000cpm(1.6 ~ 10000Hz)
    • 감지 요소: 세라믹
    • 측정 범위: (5VDC)±15g,  (12VDC)±50g
    • 무게: 56.7g(2.0oz)
    ENGLISH:SI:
    PERFORMANCE
    Sensitivity (±20 %)100 mV/g10.2 mV/(m/s²)[1]
    Measurement Range (12 VDC)±50 g±490 m/s²[4]
    Measurement Range (5 VDC)±15 g±147 m/s²[4]
    Frequency Range (±3 dB)96 to 600000 cpm1.6 to 10000 Hz[3]
    Resonant Frequency1500 kcpm25 kHz[4]
    Broadband Resolution (1)1.5 mg15 mm/s²[4]
    Non-Linearity±1 %±1 %[2]
    Transverse Sensitivity≤7 %≤7 %
    ENVIRONMENTAL
    Overload Limit (Shock)5000 g pk49050 m/s² pk
    Temperature Range-65 to +250 °F-54 to +121 °C
    Temperature ResponseSee Graph %/°FSee Graph %/°F[4]
    Enclosure RatingIP68IP68
    ELECTRICAL
    Settling Time (within 1% of bias)≤5.0 sec≤5.0 sec
    Discharge Time Constant≥0.1 sec≥0.1 sec
    Excitation Voltage5 to 12 VDC5 to 12 VDC
    Output Impedance<100 Ohm<100 Ohm
    Output Bias Voltage2.5 to 6.0 VDC2.5 to 6.0 VDC
    Spectral Noise (10 Hz)18 µg/√Hz176.6 (µm/sec2)/√Hz[4]
    Spectral Noise (100 Hz)4 µg/√Hz39.2 (µm/sec2)/√Hz[4]
    Spectral Noise (1 kHz)2 µg/√Hz19.6 (µm/sec2)/√Hz[4]
    Electrical Isolation (Case)>100000000 Ohm>100000000 Ohm
    PHYSICAL
    Size - Hex11/16 in18 mm
    Size - Height1.86 in47.2 mm
    Weight2.0 oz56.7 gm
    Mounting Thread1/4-28 FemaleNo Metric Equivalent[5]
    Mounting Torque2 to 5 ft-lb2.7 to 6.8 Nm
    Sensing ElementCeramicCeramic
    Sensing GeometryShearShear
    Housing MaterialStainless SteelStainless Steel
    SealingWelded HermeticWelded Hermetic
    Electrical Connector3-Pin MIL-C-50153-Pin MIL-C-5015
    Electrical Connection PositionTopTop
    Electrical Connections (Pin A)Pos (+) PowerPos (+) Power
    Electrical Connections (Pin B)GroundGround
    Electrical Connections (Pin C)SignalSignal
    * All specifications are at room temperature unless otherwise specified
    .







    사양 참고 사항

    [1] 변환 계수 1g = 9.81m/s².
    [2] 0 기반, 최소제곱, 직선 방법.
    [3] 고주파 허용 오차는 지정된 주파수의 ±10% 이내에서 정확합니다.
    [4] 전형적인.
    [5] 1/4-28에는 SI 단위가 없습니다.
    [6] 자세한 내용은 PCB 적합성 선언 PS107을 참조하십시오.


    ACCESSORIES

    Supplied
    081A40Mounting stud, 1/4-28 x 0.438" long stainless steel screw with hex socket and brass tip1
    ICS-2Calibration of industrial accel., single-point, 100 Hz reference sensitivity1


    OPTIONAL VERSIONS

    ( M ) Metric Mount
    ACCESSORIES:
    SuppliedM081A61Mounting Stud1
