| | | | | MODEL | | WIL-10 | 2 | -EC | H | | , | |
|---|
| 입력 점수 | 2 | | | | | 2점 | | 입력 | EC | | | | 4극식 전도도 센서
(온도 소자 Pt100) (*1) | 4극식 전도도 센서
(온도 소자 Pt1000) (*1) | | 농도 | H | | | 고농도 | | 전원 전압 | | | 100~240 V AC(표준) | | 1 | | 24V AC/DC (*2) | | 옵션 | EVT | 접점 출력 2점 | | TA | 전송 출력 1점, 접점 출력 1점 | | TA2 | 전송 출력 2점 |
|
(*1): 입력 온도 사양은 주문시에 지정된 사양입니다.
(*2): 전원 전압은 100~240V AC가 표준입니다.
 24V AC/DC를 주문한 경우에만 입력 기호 뒤에 [1]을 기술하고 있습니다.
별매품 소켓: ASK-001-1(핑거 프로텍트 첨부, 원 단자 사용 불가) | 측정 범위
(정격 눈금) | | 입력 | 눈금 범위 | 분해능 |
|---|
| 전도도 | 전도도 | 셀 상수
1.0/cm | 0.00~20.00 mS/cm | 0.01 mS/cm | | 0.0~200.0 mS/cm | 0.1 mS/cm | | 0.0~500.0 mS/cm | 0.1 mS/cm | | 0~500 mS/cm | 1 mS/cm | | 0.000~2.000 mS/cm | 0.001 mS/cm | | 0.000~5.000 mS/cm | 0.001 mS/cm | | 0.00~50.00 mS/cm | 0.01 mS/cm | 0~2000  S/cm | 1 S/cm | | 0~5000 S/cm | 1 S/cm | | 0.000~2.000 S/m | 0.001 S/m | | 0.00~20.00 S/m | 0.01 S/m | | 0.00~50.00 S/m | 0.01 S/m | | 0.0~50.0 S/m | 0.1 S/m | | 0~2000 mS/m | 1 mS/m | | 0.000~5.000 S/m | 0.001 S/m | | 0.0~200.0 mS/m | 0.1 mS/m | | 0.0~500.0 mS/m | 0.1 mS/m | | 0.0~20.0 g/L | 0.1 g/L | | 0~200 g/L | 1 g/L | | 0~500 g/L | 1 g/L | | 0~2000 mg/L | 1 mg/L | | 0~5000 mg/L | 1 mg/L | 셀 상수
10.0/cm | 0.0~200.0 mS/cm | 0.1 mS/cm | | 0.0~500.0 mS/cm | 0.1 mS/cm | | 0~2000 mS/cm | 1 mS/cm | | 0.00~20.00 S/m | 0.01 S/m | | 0.00~50.00 S/m | 0.01 S/m | | 0.0~200.0 S/m | 0.1 S/m | | 0~200 g/L | 1 g/L | | 0~500 g/L | 1 g/L | | 0~2000 g/L | 1 g/L | | 해수염분 환산 | 0.00~4.00% | 0.01% | | NaCl 염분 변환 | 0.00~20.00% | 0.01% | | 온도(Pt100 또는 Pt1000) | 0.0~100.0 | 0.1 |
|
온도 표시에서 소수점 위치 선택 가능 | | 반복성 | 전도도: 입력 스팬의  0.5%
염분 변환: 입력 스팬의 1%
TDS 변환: 입력 스팬의 1.5% | | 선형성 | 전도도: 입력 스팬의 0.5%
염분 변환: 입력 스팬의 1%
TDS 변환: 입력 스팬의 1.5% | | 전도도 교정 | 도전율 제로 조정, 도전율 스팬 조정의 순서로 교정한다.
전도도 제로 조정: 제로 조정 계수 설정 범위 - 입력 스팬의 10% ~ 입력 스팬의 10%
전도도 스팬 조정: 스팬 조정 계수 범위 0.700~1.300 | | 온도 조절 | 측정하고자 하는 위치에 센서를 설치할 수 없을 때 센서가 측정한 온도와 측정 위치의
온도 가 다를 수 있다.
이 때 온도 교정 값을 설정하여 측정 위치의 온도를 원하는 온도에 맞출
수 있습니다.
조정 범위: -10.0~10.0 | | TDS 변환 | TDS는 Total Dissolved Solids의 약자로 전체 용존 고형물량을 의미한다.
용액의 도전율은 염분, 광물, 용존 가스의 양에 기인한다.
전도도는 용액의 모든 물질을 나타내는 지표이며, TDS는 그 중 전체 용존 고형물량
만을 나타낸다. | | 시리얼 통신 | 외부 컴퓨터에서 다음 작업을 수행합니다.
(1) 각종 설정치의 판독 및 설정
(2) 도전율, 온도, 상태의 판독
(3) 기능의 변경, 조정
(4) 사용자 보존 영역의 판독 및 설정
| 케이블 길이 | 1.2 km(최대) 케이블 저항값 50  이내
(종단 저항: 없음 또는 양측에 120 이상) | | 통신 회선 | EIA RS-485 준수 | | 통신 방식 | 반이중 통신 | | 통신 속도 | 9600, 19200, 38400 bps를 키 조작으로 선택 | | 동기화 방식 | 조보 동기식 | | 부호 형식 | ASCII, 바이너리 | | 통신 프로토콜 | 신항 표준, MODBUS ASCII, MODBUS RTU를 키 조작으로 선택 | 데이터 비트/
패리티 | 8비트/없음, 7비트/없음, 8비트/짝수, 7비트/짝수
8비트/홀수, 7비트/홀수를 키 조작으로 선택 | | 정지 비트 | 1비트, 2비트를 키 조작으로 선택 | | 오류 정정 | 명령 재전송 | | 오류 감지 | 패리티 체크, 체크섬(신항 표준)
LRC(MODBUS ASCII), CRC-16(MODBUS RTU) | | 데이터 구성 | 통신
프로토콜 | 신항 표준 | MODBUS ASCII | MODBUS RTU | | 시작 비트 | 1비트 | 1비트 | 1비트 | | 데이터 비트 | 7비트 | 7비트(8비트)
선택 가능 | 8비트 | | 패리티 | 짝수 | 짝수(없음, 홀수)
선택 가능 | 없음 (짝수, 홀수)
선택 가능 | | 정지 비트 | 1비트 | 1비트(2비트)
선택 가능 | 1비트(2비트)
선택 가능 |
|
|---|
| | 자기 진단 기능 | 워치독 타이머로 CPU를 감시하고 이상시에는 계기를 초기 상태로 한다. | | 온도 보상 소자 | 4극식 도전율 센서(온도 소자: Pt100), 4극식 도전율 센서(온도 소자: Pt1000) | | 온도 보상 범위 | 0.0~100.0 | | 주변 온도 | 0~50 | | 주변 습도 | 35~85%RH(단, 결로하지 않을 것) | | 전원 (중 하나 지정) | WIL-102-ECH: 100~240 V AC 50/60 Hz 허용 변동 범위: 85~264 V AC
WIL-102-ECH 1: 24 V AC/DC 50/60 Hz 허용 변동 범위: 20~28 V AC/ DC | | 구조 | DIN 레일 설치 방식
케이스: 난연성 수지 색: 라이트 그레이
패널: 멤브레인 시트 | | 보호 구조 | 과전압 카테고리  , 오염도 2(IEC61010-1) | | 적합규격 | RoHS 지령 대응 | | 외형치수 | W30xH88xD108mm(소켓 포함) | | 품질 | 약 200g(소켓 포함) | 접점 출력
[옵션: EVT] | 접점 출력으로서 다음 중에서 키 조작으로 선택한다.
· 동작 없음
· 도전율 입력 하한 동작
· 도전율 입력 상한 동작
· 온도 입력 하한 동작
· 온도 입력 상한 동작
· Err 출력
· Fail 출력
· 도전율 입력 상하한 개별 동작
· 온도 입력 상하한 개별 동작
릴레이 접점 1a 시리얼 통신에서는 1출력당 2개의 상태 플래그로 비트 정보 있음)
접점 출력: 2점
제어 용량: 3A 250V AC(저항 부하), 1A 250V  AC
전기적 수명: 10만회
제어 동작: ON/OFF 동작 | 전송 출력 1
[옵션: TA] | 도전율, 온도의 어느 것을 입력 샘플링마다 아날로그량으로 변환하여 전류로 출력한다.
(공장 출하시: 도전율)
전송 출력 1 상한값과 전송 출력 1 하한값을 같은 값으로 설정한 경우, 전송 출력 1은 4 mA DC
고정이 된다.
해상도 : 12000
전류 : 4 ~ 20 mA DC (부하 저항 최대 550 )
출력 정밀도 : 전송 출력 1 스팬의 0.3 % 이내
접점 출력 : 1 점 (접점 출력 [옵션 : EVT] 항목 참조) | 전송 출력2
[옵션: TA2] | 도전율, 온도의 어느 것을 입력 샘플링마다 아날로그량으로 변환하여 전류로 출력한다.
(공장 출하시: 전송 출력 1: 도전율, 전송 출력 2: 온도)
전송 출력 2 상한값과 전송 출력 2 하한값을 같은 값으로 설정한 경우, 전송 출력 2는 4 mA DC
고정이 된다.
분해능: 12000
전류: 4~20 mA DC(부하 저항 최대 550 )
출력 정확도: 전송 출력 2 스팬의 0.3% 이내 |
|
| | |
|
외형치수도(단위: mm) | | |
| | |
|
도전율(전기 전도율)계란? | | | 전도도는 액체에서 전기의 유동성을 나타내는 지표입니다.
SI 단위계의 도입에 따라, 단위 표기가 S/cm(지멘스 매 센티미터)에서 S/m(지멘스 매
미터 )로 일반화되고, 정식 명칭도 「전기 전도율(electric conductivity: EC)」로 통일되었습니다. 다만,
실사회 에 있어서는 지금도 친숙한 도전율이라는 명칭이나 구단위계의 S/cm가 사용되고 있습니다.
또한 TDS 환산(g/L, mg/L)도 이용될 수 있습니다.
TDS는 Total Dissolved Solids의 약자로 전체 용존 고형물량을 의미합니다.
용액의 전도도는 염분, 광물, 용존 가스의 양에 기인합니다.
전도도는 용액의 모든 물질을 나타내는 지표이며, TDS는 그 중의 전체 용존 고형물량만을 나타냅니다.
도전율(전기 전도율)계는, 하천수·호수 등의 환경수, 음료수나 산업에서 사용되는 수용액 등, 도전율
센서를 사용하여 액체에 녹인(이온화한) 물질 전체의 농도 등을 수치화하는 계측기입니다. | | |
|

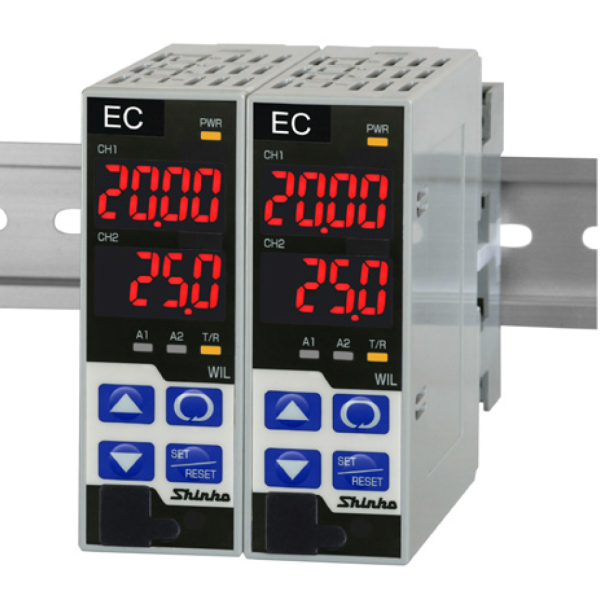

전도도(전기 전도도)계 WIL-102-ECH(고농도)의 용도 | | | 농업 분야
수경 재배의 액비의
농도 관리 | 수경 재배에서 사용하는 양액의 도전율 기준을 마련하여 액비 농도 관리에 이용되고 있습니다.
예를 들면, 순환하고 있는 양액에의 추비 제어나 관수용의 양액 만들기(농축액 비의 희석 제어)에 이용되고 있습니다.
또, 록 울 배지나 야시가라 배지를 이용한 재배의 점적 관수에서는, 관수 전의 양액과 관수 후 배액의 도전율을 비교해 식물의 양분 흡수 상태의 기준으로 되어 있습니다. | 냉각탑(
쿨링 타워 )의 순환수
유지관리 | 냉각탑(쿨링 타워)의 순환수에 첨가하는 약품 농도 및 원수의 공급 관리를 도전율의 측정치로 기준을 마련해 관리·제어되고 있습니다. | | 염분 측정 | 육상 양식 등의 사육 환경에서 해수 농도 관리에 이용되고 있습니다. | | 환경 측정 | 가장 가까이에 존재하는 물을 예로 설명합니다.
해수는 수돗물이나 빗물보다 염분이 많아 물속에서 전기를 통과하기 쉽게 하는 나트륨 이온 상태로 존재하기 때문에 도전율은 높습니다.
그에 비해 빗물, 하천수, 호수는 원래 용해되어 있는 것이 적기 때문에 도전율은 생활배수보다 낮습니다.
도전율이 낮은 물에 불순물이 혼입되면 도전율이 상승하기 때문에, 빗물·하천수·호수에 대한 불순물 농도의 지표로서 측정되고 있습니다.
그 외, 수돗물이나 음료수의 품질 관리에도 도전율이 이용되고 있습니다. |
|
|
|
