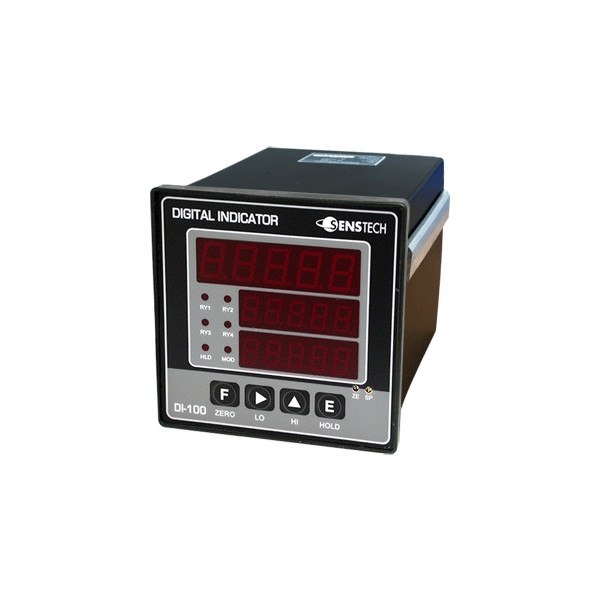

DI-100 고속 인디케이터
DESCRIPTION
본 제품은 스트레인게이지를 응용하여 물리량을 측정하는 센서류 (하중, 변위, 가속도 , 압력, 토오크 등)와 미소 직류 전압으로 출력되는 센서류의 사용에 적합한 모델로서 디지털 표시, 아날로그 출력, 릴레이 출력 등의 기능을 가진 것으로 주로 고속측정이 필요한 곳 (압입하중관리, 충격시험 등)에 사용되어지는 것으로 고속의 응답성과 높은 정밀도를 가집니다.
또한, 상한 하한 설정값이 Display 됩니다.
FEATURE
- 초고속 변환 A/D (5000회/초)
- 고분해능 (16bit A/D)
- 고정밀도 (0.02% F.S 이상)와 안정성
- 실하중 및 센서 출력값 Calibration
- 시스템 오류 자동 복귀 (Watch dog)
- 단위 환산 기능 (kg, N, ℓb, kg/㎠, bar, MPa)
- Auto zero 기능 (디지털 표시 및 아나로그 출력 동시 Zero)
FUNCTION
- 초고속 변환 A/D (5000회/초)
- 고분해능 (16bit A/D)
- 고정밀도 (0.02% F.S 이상)와 안정성
- 실하중 및 센서 출력값 Calibration
- 시스템 오류 자동 복귀 (Watch dog)
- 단위 환산 기능 (kg, N, ℓb, kg/㎠, bar, MPa)
- Auto zero 기능 (디지털 표시 및 아나로그 출력 동시 Zero)
- Analog out (DAC) 기본장착
FUNCTION
- Peak & sample hold, Average hold
- 상한, 하한 비교출력
- Analog out (DAC)
- NG, OK 판정기능
- 4 Relay 접점 출력
- 4 Relay 접점 입력(유전압 접점-WET Contact DC24V)
OPTION
- OP-01 : BCD paralle out
- OP-02 : RS232C serial interface
- OP-03 : RS485 Multi drop interface
- OP-04 : RS422A serial interface
SPECIFICATION
| 적용센서 | 스트레인게이지식 센서 |
| 센서 인가 전압 (로드셀 접속수) | DC 5V (350Ω 4개 접속가능) |
| 제로 조정 범위 | 100% F.S (Auto Zero) |
| 신호 입력 범위 | 0.5 ~ 3mV/V |
| 표시범위 | -19999 ~ +99999 |
| 문자 크기 | 7 segment LED 14mm & 10mm |
| A/D 변환기 | 16 bit 5000회/초 |
| D/A 변환기 | 16 bit 1000회/초 |
| 영점 변화 | 0.5μV/℃ 이내 |
| 감도 변화 | 0.01%/℃ 이내 |
| 전압/전류 출력 | DC 0 ~ 10V (전류 4 ~ 20mA : 주문자 요청사항) |
| 접점용량 | AC 250V 5A |
| 접점수명 | 500만회 이상 |
| 소비전류 | 0.2A(기동전류 1A) |
| 사용온도 범위 | -10℃ ~ 60℃ |
| 습도 | 80% RH 이하 (결로 현상이 없을 것) |
| 사용 전원 | AC 90 ~ 240V, 50/60Hz (DC 24V : 주문자 요청사항) |
| 외형 치수 | 97 × 97 × 141mm |
| 컷팅 치수 | 92.5 × 92.5mm |
| 중량 | 약 600 g |
*** 주의사항 : 전원부는 수명이 있습니다. 40℃이상에서 장기 사용 시 전원부의 수명이 단축될 수 있습니다.(예상수명 3년)
이상 발생시 증상 : 전원OFF-재기동 안됨(전원부 교체 필요)
대체모델 : AI-35T를 사용하세요. AI-35T 바로가기
사용후기가 없습니다.
상품문의가 없습니다.
- AS 및 상품문의 안내는 하단 판매자 정보의 연락처 및 이메일로 문의하시기 바랍니다.

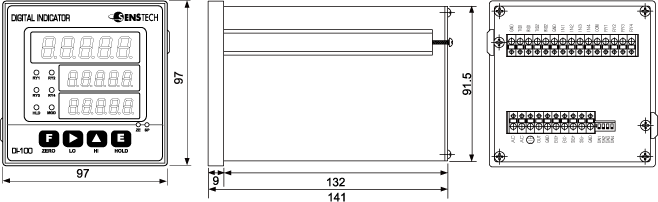

DIMENSION

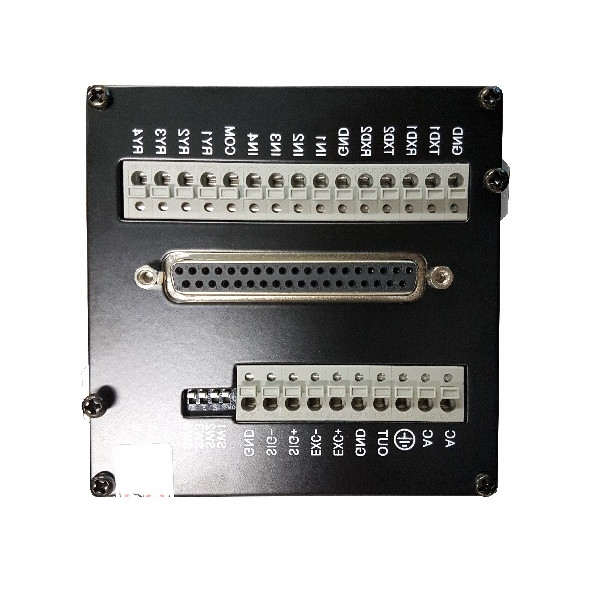

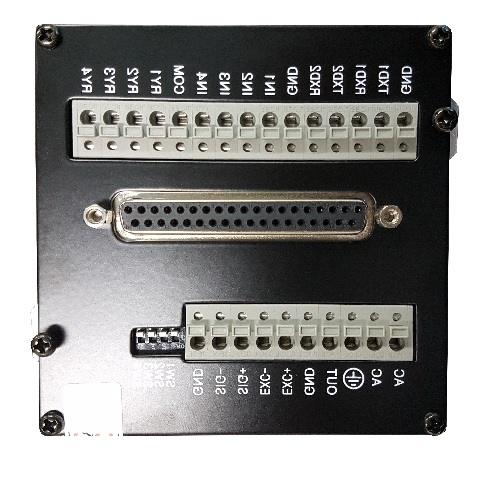

* option : BCD 장착 사진
