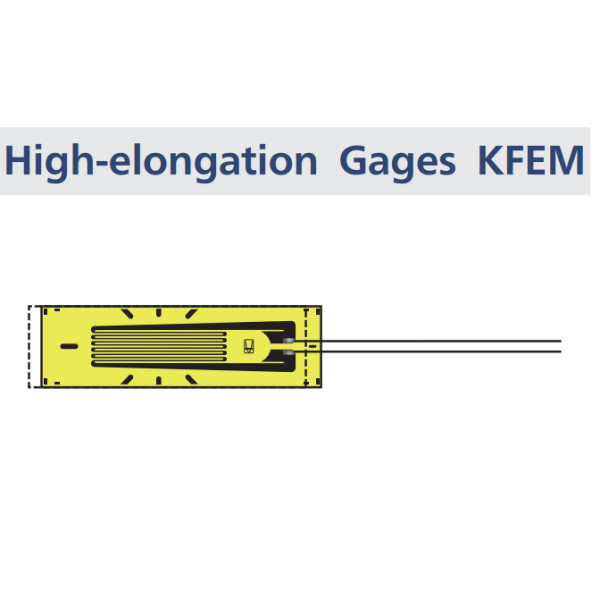

KYOWA KFEM 소성게이지
KFEM 시리즈 초고신율 호일 게이지는 구조물의 탄성에서 소성 영역의 변형률을 측정할 수 있으며 금속(강철, 스테인리스강, 알루미늄) 및 플라스틱(폴리에틸렌, 폴리프로필렌)의 큰 변형률 측정 또는 파단 시험에 적합합니다.
*스테인리스(SUS 304) 또는 알루미늄 합금(A1050)에 접합된 게이지에 상온의 단순 장력을 가하는 경우 20~30%의 변형 한계를 보장합니다.
●20~30% 재료 변형 측정 가능
●게이지 베이스 선단에서 돌출된 라미네이트로 접착성을 향상시켜 게이지가 잘 벗겨지지 않도록 함 .
●박재는 연신율이 향상되어 분리가 어렵습니다.
CC-36 경화 후 적용 접착제 및 작동 온도 범위 –20 ~ 80°C
| 재료 저항 소자 | CuNi 합금 호일 |
|---|---|
| 재료 베이스 | 폴리이미드 |
| 경화 후 주요 접착제와 결합된 작동 온도(°C) | CC-36: -20 ~ 80ºC |
| 주요 도선 케이블과 함께 사용하는 작동 온도(°C) | 폴리에스터 피복 동선: -20 ~ 80ºC 비닐 피복 플랫 케이블(L-6, L-7): -10 ~ 80ºC |
| 자체 온도 보상(°C) | ㅡ |
| 적용선팽창계수(×10 -6 /℃) | ㅡ |
| 상온에서의 변형 한계 (약 %) | 20~30 |
| 상온에서 피로 수명. (times) | ㅡ |
상대적 이미지
내용물

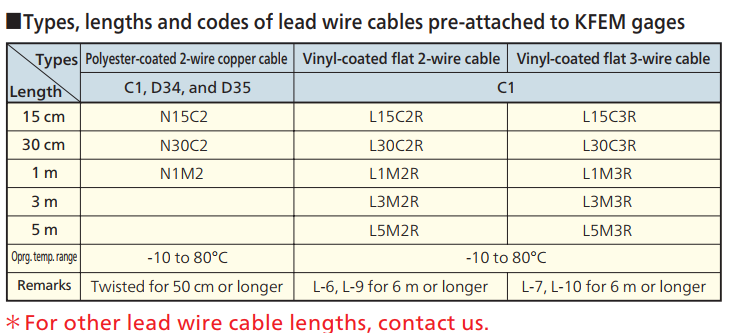

주문시 형번 뒤에 리드선 케이블 코드를 공백으로 붙이십시오.
예: 비닐 코팅된 평면 2선식 케이블이 있는 KFEM-5-120-C1 10m 길이 사전 부착
→ KFEM-5-120-C1 L10M2R
비닐 코팅된 평면 2선 케이블이 있는 게이지용 10m 길이 사전 부착 리드 와이어 케이블 코드가 suxed되지 않은 경우 게이지는 게이지 리드만 함께 배송됩니다(각 2 5 mm 길이의 은박 구리선)..
*스테인리스(SUS 304) 또는 알루미늄 합금(A1050)에 접합된 게이지에 상온의 단순 장력을 가하는 경우 20~30%의 변형 한계를 보장합니다.
*변형 한계는 다음과 같은 조건에서 낮아집니다.
●알루미늄 합금(A7075), 플라스틱(폴리프로필렌) 등 접착이 어려운 재료에 접착하는 경우
●타겟에 불연속적인 뒤틀림이 있거나 표면에 크랙이 있는 경우
●고온/저온에서 측정하는 경우
Products table
10 gages/pkg

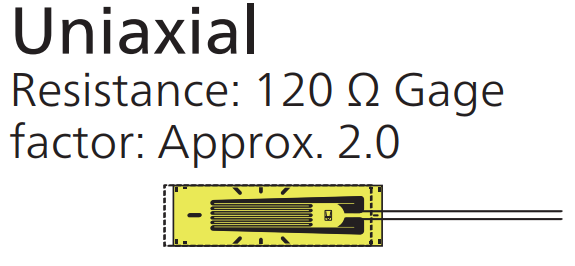

| Model | Dimensions (mm) | |||
|---|---|---|---|---|
| Gage(Grid) | Base | |||
| Length | Width | Length | Width | |
| KFEM-10-120-C1 | 10.0 | 2.5 | 17.5 | 4.5 |
| KFEM-5-120-C1 | 5.0 | 1.5 | 11.5 | 3.0 |
| KFEM-2-120-C1 | 2.0 | 1.5 | 8.5 | 3.0 |
| KFEM-1-120-C1 | 1.0 | 1.3 | 7.0 | 2.5 |
사용후기가 없습니다.
상품문의가 없습니다.
- AS 및 상품문의 안내는 하단 판매자 정보의 연락처 및 이메일로 문의하시기 바랍니다.
리드선 케이블이 사전 부착된 스트레인 게이지 필요시
거의 모든 Kyowa 스트레인 게이지는 리드와이어 케이블이 미리 연결된 상태로 배송되어 납땜이 필요 없어 게이지 본딩 작업에서 노동력을 절약할 수 있습니다.
게이지별 리드선 케이블의 종류와 길이는 다음과 같습니다.
주문시에는 스트레인 게이지의 형식과 리드선 케이블의 코드를 공백으로 지정해 주십시오
| 스트레인 게이지 모델 | KFGS, KFRB, KFRPB, KFRS, KFP, KFLB, KFEL, KFEM | KFGS, KFRB, KFRPB, KFRS, KFP, KFLB | KFGS,KFRB,KFWB,KFWS,KC, KFRPB,KFRS,KFP,KFEL,KFEM | ||||
|---|---|---|---|---|---|---|---|
| 리드선 케이블의 종류 |  |  |  |  | |||
| 단축 | 다축 | 단축 | 다축 | ||||
| 리드선 케이블 길이* | 15cm | N15C2 | N15C3 | L15C2R | L15C2S | L15C3R | L15C3S |
| 30cm | N30C2 | N30C3 | L30C2R | L30C2S | L30C3R | L30C3S | |
| 1m | N1M2 | N1M3 | L1M2R | L1M2S | L1M3R | L1M3S | |
| 3m |  | | L3M2R | L3M2S | L3M3R | L3M3S | |
| 5m | | | L5M2R | L5M2S | L5M3R | L5M3S | |
| 모델 등 | 50cm 이상 꼬임 | 6m 이상인 경우 L-6, L-9 | 6m 이상인 경우 L-7, L-10 | ||||
| 코팅 색상 | KFEL, KFEM은 2선식 시스템입니다. |  |  | ||||
*기타 리드선 케이블 길이에 대해서는 문의해 주십시오.
| 스트레인 게이지 모델 | KFGS,KFRB,KFRPB, KFRS,KFLB | KFNB,KFSB | KFRPB,KFHB, KFLB | KFU,KFHB | ||
|---|---|---|---|---|---|---|
| 리드선 케이블의 종류 |  |  |  |  |  | |
| 리드선 케이블 길이* | 15cm | R15C2 | R15C3 | J15C3 | F15C3 | H15C3 |
| 30cm | R30C2 | R30C3 | J30C3 | F30C3 | H30C3 | |
| 1m | R1M2 | R1M3 | J1M3 | F1M3 | H1M3 | |
| 3m | R3M2 | R3M3 | J3M3 | F3M3 | H3M3 | |
| 5m | R5M2 | R5M3 | J5M3 | F5M3 | H5M3 | |
| 모델 등 | ||||||
