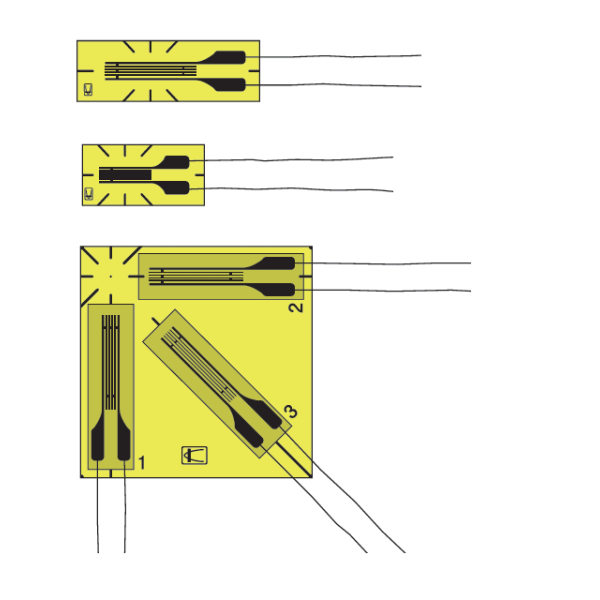

복합 재료에 대한 KFRPB 시리즈 호일 스트레인 게이지
KYOWA KFRPB 저온용 스트레인 게이지
KFRPB 계열 호일 스트레인 게이지는 CFRP 및 GFRP와 같은 복합 재료의 변형 측정에 적합한 자체 온도 보정 게이지(SELCOM 게이지)입니다.
특수 게이지 패턴은 게이지 전류와 저탄성 재료의 보강 효과로 인한 자체 가열의 효과를 최소화합니다. 게이지 전류의 자체 가열 효과를 피하여 정확한 측정을
보장하기 위해 다음을 고려하십시오: 1. 측정 기기에 낮은 여기 전압을 선택하십시오.
2. 활성 더미
시스템 3. 350Ω 스트레인 게이지
주요 속성
| 재료 저항 요소 | NiCr 합금 호일 |
|---|---|
| 재료 베이스 | Polyimide |
| 경화 후 주요 접착제와 함께 작동 온도 (°C) | CC-33A: –196 to 120°C CC-35: –30 to 120°C CC-36: –30 to 100°C EP-34B: –55 to 200°C |
주요 리드와이어 케이블(°C)과 결합한 작동 온도 | 폴리 에스테르 코팅 구리 와이어 : -196 (L-6, L-7, L-9,L-10): -10 ~ 80ºC 중온 케이블 (L-11, L-12): -100 ~ 150ºC 3선 케이블(L-3): -196 ~ 200ºC |
| 자체 온도 보정(°C) | 0 ~ 150ºC |
| 적용 가능한 선형 확장 계수(×10-6/°c) | 1, 3, 6, 9 |
| 일반 온도에서 변형 제한.(약%) | 2.2 |
| 피로는 정상적인 온도에서 살고 있습니다. | 1x106 (±1500μm/m) |
10 gages/pkg
| Model | Dimensions (mm) | |||
|---|---|---|---|---|
| Gage(Grid) | Base | |||
| Length | Width | Length | Width | |
| KFRPB-5-120-C1-1 | 5 | 1.4 | 15 | 5 |
| KFRPB-5-120-C1-3 | 5 | 1.4 | 15 | 5 |
| KFRPB-5-120-C1-6 | 5 | 1.4 | 15 | 5 |
| KFRPB-5-120-C1-9 | 5 | 1.4 | 15 | 5 |
| KFRPB-2-120-C1-1 | 2 | 1.2 | 10 | 5 |
| KFRPB-2-120-C1-3 | 2 | 1.2 | 10 | 5 |
| KFRPB-2-120-C1-6 | 2 | 1.2 | 10 | 5 |
| KFRPB-2-120-C1-9 | 2 | 1.2 | 10 | 5 |
10 gages/pkg
| Model | Dimensions (mm) | |||
|---|---|---|---|---|
| Gage(Grid) | Base | |||
| Length | Width | Length | Width | |
| KFRPB-5-350-C1-1 | 5 | 1.5 | 15 | 5 |
| KFRPB-5-350-C1-3 | 5 | 1.5 | 15 | 5 |
| KFRPB-5-350-C1-6 | 5 | 1.5 | 15 | 5 |
| KFRPB-5-350-C1-9 | 5 | 1.5 | 15 | 5 |
| KFRPB-2-350-C1-1 | 2 | 2.2 | 10 | 5 |
| KFRPB-2-350-C1-3 | 2 | 2.2 | 10 | 5 |
| KFRPB-2-350-C1-6 | 2 | 2.2 | 10 | 5 |
| KFRPB-2-350-C1-9 | 2 | 2.2 | 10 | 5 |
10 gages/pkg
| Model | Dimensions (mm) | |||
|---|---|---|---|---|
| Gage(Grid) | Base | |||
| Length | Width | Length | Width | |
| KFRPB-5-120-D22-1 | 5 | 1.4 | 19 | 19 |
| KFRPB-5-120-D22-3 | 5 | 1.4 | 19 | 19 |
| KFRPB-5-120-D22-6 | 5 | 1.4 | 19 | 19 |
| KFRPB-5-120-D22-9 | 5 | 1.4 | 19 | 19 |
| KFRPB-2-120-D22-1 | 2 | 1.2 | 15 | 15 |
| KFRPB-2-120-D22-3 | 2 | 1.2 | 15 | 15 |
| KFRPB-2-120-D22-6 | 2 | 1.2 | 15 | 15 |
| KFRPB-2-120-D22-9 | 2 | 1.2 | 15 | 15 |
10 gages/pkg
| Model | Dimensions (mm) | |||
|---|---|---|---|---|
| Gage(Grid) | Base | |||
| Length | Width | Length | Width | |
| KFRPB-5-350-D22-1 | 5 | 1.5 | 19 | 19 |
| KFRPB-5-350-D22-3 | 5 | 1.5 | 19 | 19 |
| KFRPB-5-350-D22-6 | 5 | 1.5 | 19 | 19 |
| KFRPB-5-350-D22-9 | 5 | 1.5 | 19 | 19 |
| KFRPB-2-350-D22-1 | 2 | 2.2 | 15 | 15 |
| KFRPB-2-350-D22-3 | 2 | 2.2 | 15 | 15 |
| KFRPB-2-350-D22-6 | 2 | 2.2 | 15 | 15 |
| KFRPB-2-350-D22-9 | 2 | 2.2 | 15 | 15 |
주문 할 때, 그 사이에 공간이있는 모델 번호에 리드 와이어 케이블 코드를 접미사.
예를 들어,
2개의 폴리에스테르 코팅 구리 와이어가 15cm → 길이로 15cm 길이의 KFRPB-5-120-C1-1 N15C2를 가진 게이지의 경우 비닐 코팅 플랫 3선 케이블 5m 길이의 사전 부착된 → KFRPB-5-122-3 L5M3S만 납으로 연결됩니다.
(실버 커버 구리 와이어 25mm)
| 스트레인 게이지 모델 | KFGS, KFRB, KFRPB, KFRS, KFP, KFLB, KFEL, KFEM | KFGS, KFRB, KFRPB, KFRS, KFP, KFLB | KFGS, KFRB, KFWB, KFWS, KC, KFRPB, KFRS, KFP, KFEL, KFEM | ||||
|---|---|---|---|---|---|---|---|
| 리드 와이어 케이블의 종류 | 2 polyester-coated copper wires | 3 polyester-coated copper wires |  |  | |||
| 단축 | 다축성 | 단축 | 다축성 | ||||
| 리드 와이어 케이블의 길이* | 15cm | N15C2 | N15C3 | L15C2R | L15C2S | L15C3R | L15C3S |
| 30cm | N30C2 | N30C3 | L30C2R | L30C2S | L30C3R | L30C3S | |
| 3 / | N1M2 | N1M3 | L1M2R | L1M2S | L1M3R | L1M3S | |
| 1 / |  | | L3M2R | L3M2S | L3M3R | L3M3S | |
| 5m | | | L5M2R | L5M2S | L5M3R | L5M3S | |
| 모델 등 | ≥ 50cm의 트위스트 | L-6, L-9 ≥ 6m | L-7, L-10 ≥ 6m | ||||
| 코팅 색상 | KFEL, KFEM은 단지 2 와이어 시스템입니다. |  |  | ||||
*다른 리드 와이어 케이블 길이의 경우 저희에게 연락하십시오.
항우연 사용 MODEL KFRPB-5-350-C1-1 F1M3
