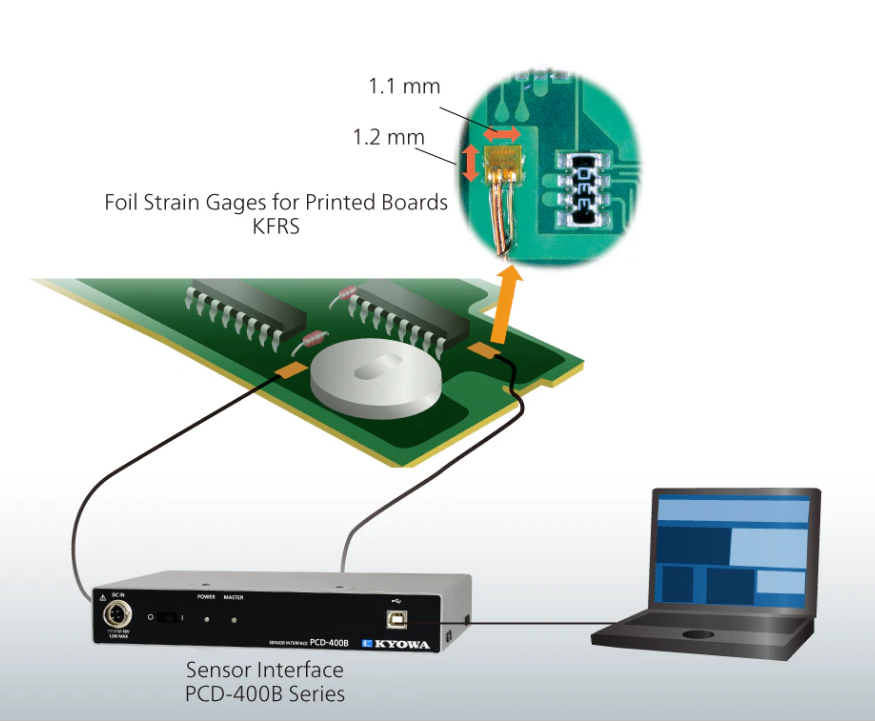

KYOWA KFRS PCB 기판용 게이지
PCB는 휴대폰, 카내비게이션, 디지털 카메라 등 다양한 제품에 사용됩니다.
게이지는 이를 평가하기 위한 자체 온도 보상 게이지(SELCOM 게이지)입니다.

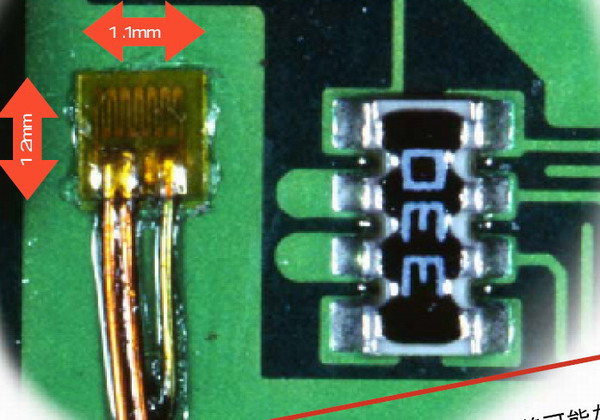

∙ 게이지 베이스의 치수(장착된 부품 및 좁은 부품에 접합 가능한 공간)
1.2mm 길이 x 1.1mm 너비(일축), 2.5mm 길이 x 2.5mm 너비(2축 또는 3축)
∙ 13 x 10 -6 /℃의 선형 팽창 계수 , 부품 실장 기판에 적합
∙ 자기온도보상 범위를 -30~120℃로 넓게 제작하여 PCB의 열주기 시험을 만족함.
주요 속성
| 재료 저항 소자 | CuNi 합금 호일 |
|---|---|
| 재료 베이스 | Polyimide |
| 경화 후 주요 접착제와 결합된 작동 온도(℃) | CC-33A: -196 ~ 120℃ CC-36: -30 ~ 100℃ PC-600: -196 ~ 150℃ |
| 주요 도선 케이블과 함께 사용 시 작동 온도(℃) | 폴리에스터 피복 동선: -196~150℃ 비닐 피복 플랫 케이블(L-6, L-7): -10~80℃ 중온 케이블(L-11, L-12): -100~150℃ |
| 자체 온도 보상(℃) | -30 ~ 120℃ |
| 적용선팽창계수(×10 -6 /℃) | 13 |
| 상온에서의 변형 한계 (약 %) | 1.6 |
| 상온에서 피로수명. (times) | 2x10 6 (±1500μm/m) |
Relative images
내용물
주문 시 형번 뒤에 리드선 케이블 코드를 공백으로 붙이십시오.
예) 10cm 길이의 폴리에스터 도금 동선 3선이 미리 부착된 게이지의 경우
→ KFRS-02-120-C1-13 N10C3
비닐 코팅된 5m 길이의 평면 3선 케이블이 부착된 게이지의 경우
→ KFRS -05-120-D35-13 L5M3S

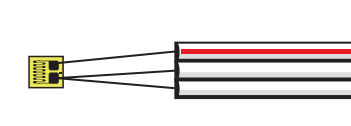

Products table
10 gages/pkg
| 모델 | 치수(mm) | |||
|---|---|---|---|---|
| 게이지(그리드) | 베이스 | |||
| 길이 | 너비 | 길이 | 너비 | |
| KFRS-1-120-C1-13 | 1 | 0.65 | 4 | 1.4 |
| KFRS-02-120-C1-13 | 0.2 | 0.8 | 1.2 | 1.1 |

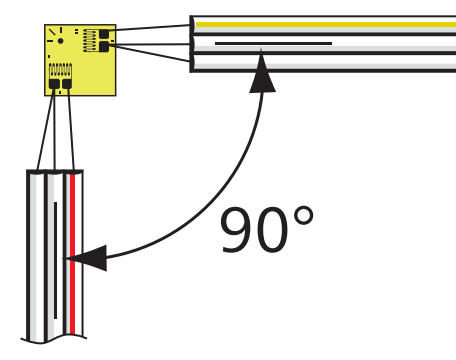

KFRS 120Ω 2축, 0°/90°
5 gages/pkg
| 모델 | 치수(mm) | |||
|---|---|---|---|---|
| 게이지(그리드) | 베이스 | |||
| 길이 | 너비 | 길이 | 너비 | |
| KFRS-02-120-D34-13 | 0.2 | 0.8 | 2.5 | 2.5 |

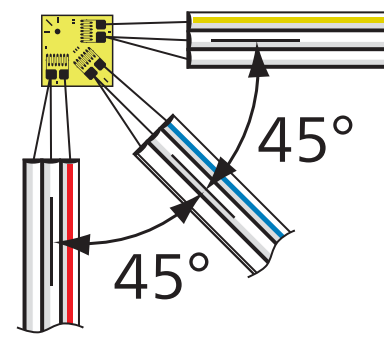

5 gages/pkg
| 모델 | 치수(mm) | |||
|---|---|---|---|---|
| 게이지(그리드) | 베이스 | |||
| 길이 | 너비 | 길이 | 너비 | |
| KFRS-02-120-D35-13 | 0.2 | 0.8 | 2.5 | 2.5 |

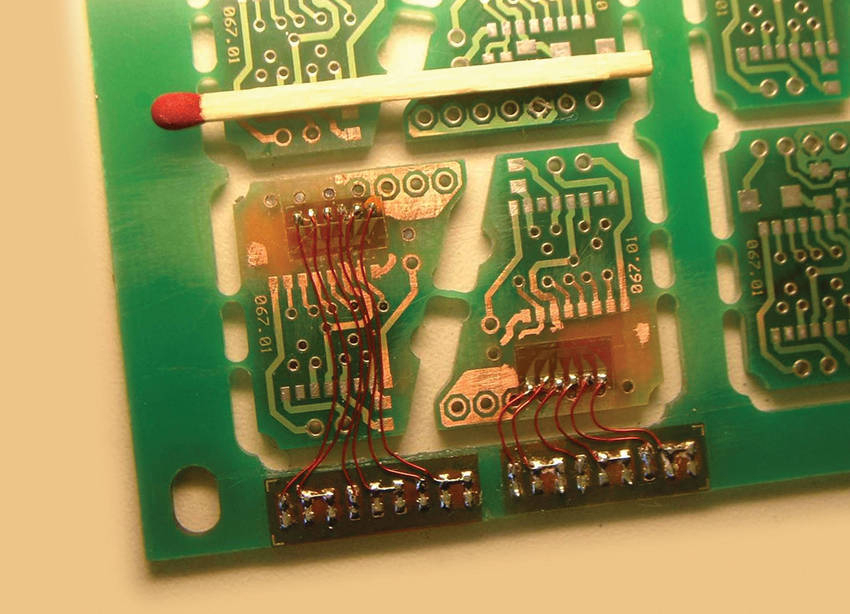

KFRS 부착 예
사용후기가 없습니다.
상품문의가 없습니다.
- AS 및 상품문의 안내는 하단 판매자 정보의 연락처 및 이메일로 문의하시기 바랍니다.

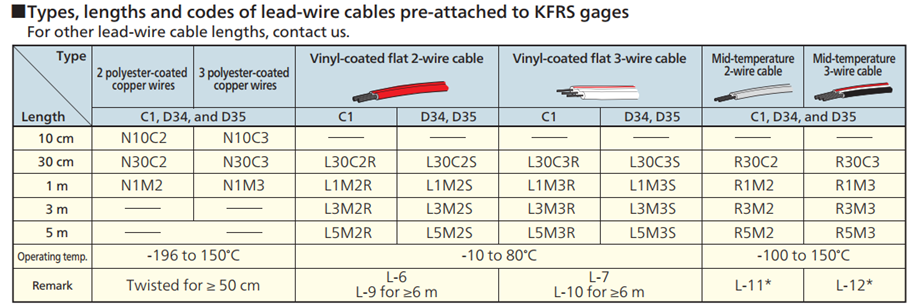

리드선 케이블이 사전 부착된 스트레인 게이지 필요시
거의 모든 Kyowa 스트레인 게이지는 리드와이어 케이블이 미리 연결된 상태로 배송되어 납땜이 필요 없어 게이지 본딩 작업에서 노동력을 절약할 수 있습니다.
게이지별 리드선 케이블의 종류와 길이는 다음과 같습니다.
주문시에는 스트레인 게이지의 형식과 리드선 케이블의 코드를 공백을 두고 지정해 주십시오
예:
10cm 길이의 폴리에스터 코팅 구리선 3개가 미리 부착된 게이지의 경우
→ KFRS-02-120-C1-13 N10C3
5m 길이의 비닐 코팅 플랫 3선 케이블이 미리 부착된 게이지의 경우
→ KFRS-05-120-D35-13 L5M3S
| 스트레인 게이지 모델 | KFGS, KFRB, KFRPB, KFRS, KFP, KFLB, KFEL, KFEM | KFGS, KFRB, KFRPB, KFRS, KFP, KFLB | KFGS,KFRB,KFWB,KFWS,KC, KFRPB,KFRS,KFP,KFEL,KFEM | ||||
|---|---|---|---|---|---|---|---|
| 리드선 케이블의 종류 |  |  |  |  | |||
| 단축 | 다축 | 단축 | 다축 | ||||
| 리드선 케이블 길이* | 15cm | N15C2 | N15C3 | L15C2R | L15C2S | L15C3R | L15C3S |
| 30cm | N30C2 | N30C3 | L30C2R | L30C2S | L30C3R | L30C3S | |
| 1m | N1M2 | N1M3 | L1M2R | L1M2S | L1M3R | L1M3S | |
| 3m | - | - | L3M2R | L3M2S | L3M3R | L3M3S | |
| 5m | - | - | L5M2R | L5M2S | L5M3R | L5M3S | |
| 모델 등 | 50cm 이상 꼬임 | 6m 이상인 경우 L-6, L-9 | 6m 이상인 경우 L-7, L-10 | ||||
| 코팅 색상 | KFEL, KFEM은 2선식 시스템입니다. |  |  | ||||
*기타 리드선 케이블 길이에 대해서는 문의해 주십시오.
| 스트레인 게이지 모델 | KFGS,KFRB,KFRPB, KFRS,KFLB | KFNB,KFSB | KFRPB,KFHB, KFLB | KFU,KFHB | ||
|---|---|---|---|---|---|---|
| 리드선 케이블의 종류 |  |  |  |  |  | |
| 리드선 케이블 길이* | 15cm | R15C2 | R15C3 | J15C3 | F15C3 | H15C3 |
| 30cm | R30C2 | R30C3 | J30C3 | F30C3 | H30C3 | |
| 1m | R1M2 | R1M3 | J1M3 | F1M3 | H1M3 | |
| 3m | R3M2 | R3M3 | J3M3 | F3M3 | H3M3 | |
| 5m | R5M2 | R5M3 | J5M3 | F5M3 | H5M3 | |
| 모델 등 | ||||||
