TOKYO SOKKI FLT/FCT SHEAR GAGE
이 게이지는 그리드에 Cu-Ni 합금 호일을 사용하고 백킹에 특수 플라스틱을 사용합니다.
-196 ~ + 150 ° C의 광범위한 작동 온도가 가능합니다.
뒷면은 자체 온도 보상을위한 목적 재료를 식별하기 위해 색상으로 구분됩니다.
일반적인 사용 게이지 외에 응력 집중 측정 및 잔류 응력 측정 용 스트레인 게이지를 사용할 수 있습니다.
리드 와이어 통합 스트레인 게이지는 다양한 유형의 리드 와이어와 함께 사용할 수 있습니다.
이 시리즈의 스트레인 게이지는 무연 솔더를 사용하는 옵션 –F와 함께 제공 될 수 있습니다.
(이 시리즈의 GOBLET 게이지는 표준 사양으로 무연 솔더를 사용합니다.)
| 적용 가능한 표본 | 금속, 유리, 세라믹 |
|---|---|
| 작동 온도 | -196에서 + 150 ℃ |
| 온도 보상 범위 | +10에서 + 100 ℃ |
| 적용 가능한 접착제 | CN, P-2, EB-2 |
| Backing | 특수 플라스틱 |
| Element | Cu-Ni |
| 변형 한계 | 5 % (50000 x 10-6 변형) |
| 실온에서의 피로 수명 | 1 x 10 6 (± 1500 x 10 -6 변형) |
|

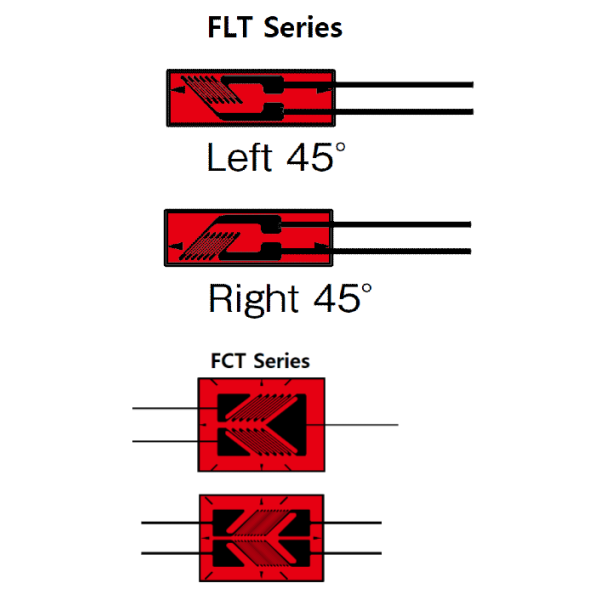

Gauge pattern | Type | 게이지 길이 (mm) | 게이지 폭 (mm) | Backing length (mm) | Backing width (mm) | Resistance (Ω) |
|---|---|---|---|---|---|---|
 | FLT-05A-11 FLT-05A-17 FLT-05A-23 | 0.55 | 0.66 | 4.0 | 1.3 | 120 |
 | FLT-05B-11 FLT-05B-17 FLT-05B-23 | 0.55 | 0.66 | 4.0 | 1.3 | 120 |
옵션 -F (무연 솔더 사용 : CE 마크 포함) 사용 가능
각 패키지에는 10 개의 스트레인 게이지가 들어 있습니다.
| Gauge pattern | Type | 게이지 길이 (mm) | 게이지 폭 (mm) | Backing length (mm) | Backing width (mm) | Resistance (Ω) |
|---|---|---|---|---|---|---|

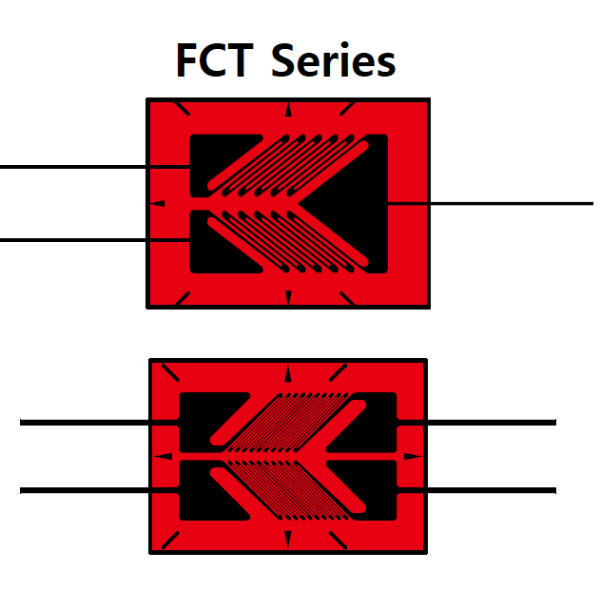

90 ° 2 요소 로제트, 평면형 (GF 2.1 About)  | FCT-2-11 FCT-2-17 FCT-2-23 | 2 | 1.5 | 8.7 | 6.5 | 120 |
| FCT-2-350-11 FCT-2-350-17 FCT-2-350-23 | 2 | 1.5 | 7.6 | 5.3 | 350 |
옵션 -F (무연 솔더 사용 : CE 마크 포함) 사용 가능
각 패키지에는 10 개의 스트레인 게이지가 들어 있습니다.
특수 용도 (토크, 응력 집중 측정)
| Application | 상품명 | 리드선 코드 | 리드선의 적용 온도 (℃) | 유형 이름의 예 |
|---|---|---|---|---|
일반적인 사용 (온도 변화 없음) | 평행 비닐 | LJB / LJB-F | -20에서 +80 | FLA-5-11-3LJB |
| 일반적인 사용 | 3 선 병렬 비닐 | LJBT / LJBT-F | -20에서 +80 | FLA-5-11-3LJBT |
| 중-고온 | 3 선 병렬 비닐 | LXT / LXT-F | -20에서 +150 | FLA-5-11-3LXT |
| 1 게이지 4 선 | 폴리 프로필렌 4 선 병렬 (모듈 형 플러그 부착) | LQM / LQM-F | -20에서 +100 | FLA-5-11-3LQM |
