UNIPULSE UCPI 인장/압축 & Washer 로드셀 요약정보 및 구매

1KN ~ 50KN~300000LBS / 2%

추천하기
판매가격 전화문의
제조사 UNIPULSE
원산지 JAPAN
모델 UCPI- 1KN UCPI- 2KN UCPI- 5KN UCPI- 10KN UCPI- 20KN UCPI- 50KN

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명

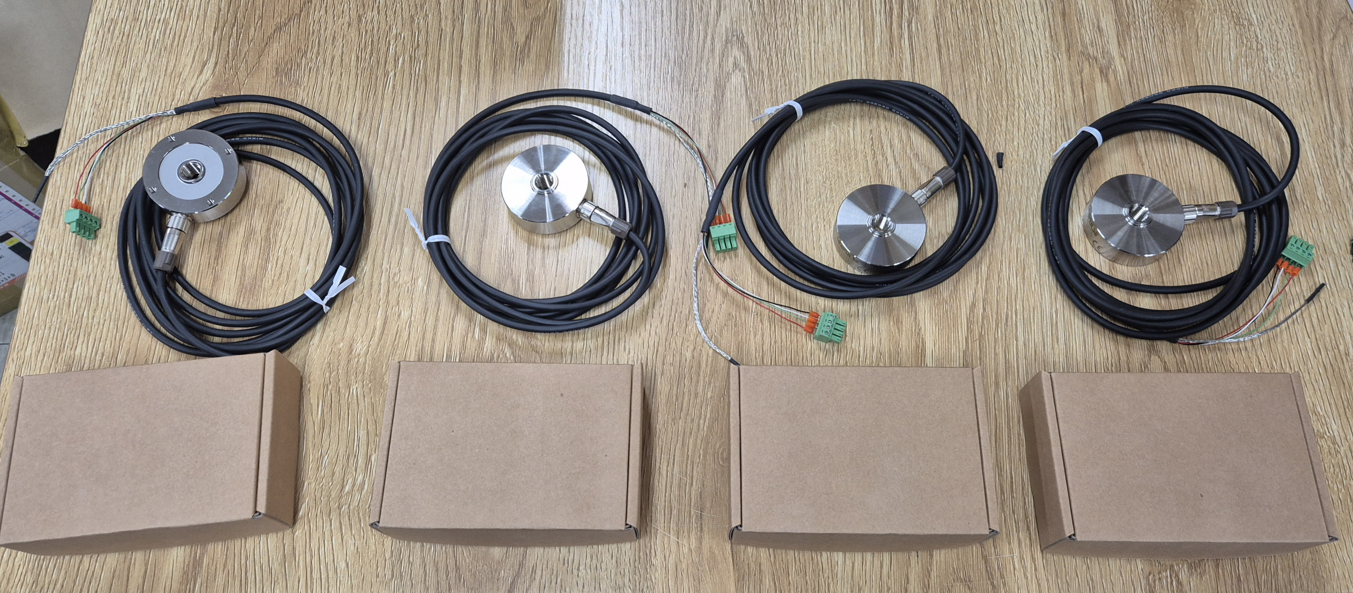

    UNIPULSE UCPI 인장/압축 & Washer 로드셀





    제품 개요

    • ・용량 1kN, 2kN, 5kN, 10kN, 20kN, 50kN

      ・센터에 탭이 끊어져 있어, 인장・압축 양쪽의 계측을 할 수 있다

      ・박형이기 때문에, 프레스기나 인장 압축 시험기에의 조립에 최적

      ・스테인리스제

      ・케이블은 교환에 편리한 커넥터 사양

    사용 예

    UCPI는 아래 그림과 같이 볼트와 너트 사이의 축력을 측정할 수 있어 앵커의 긴장력 측정에 최적입니다!

    Specifications

    형식UCPI-1KNUCPI-2KNUCPI-5KNUCPI-10KNUCPI-20KNUCPI-50KN
    정격 용량1kN2kN5kN10kN20kN50kN
    정격 출력약 2mV/V
    허용 과부하150%RC
    제로 밸런스±10%RO
    비선형성0.1%RO 이하0.15%RO 이하
    히스테리시스0.1%RO 이하0.15%RO 이하
    반복성0.1%RO 이하
    보상 온도 범위－10～＋60℃
    허용 온도 범위－20～＋70℃
    영점의 온도 영향0.1%RO/10℃이하
    출력의 온도 영향0.1%RO/10℃이하
    입력 단자간 저항약 1000Ω
    출력 단자간 저항약 1000Ω
    권장인가 전압10V
    최대인가 전압15V
    절연 저항(DC50V)1000MΩ 이상
    케이블φ5 6심 실드 로봇 케이블 3m 끝단 낱선
    로드셀 재질스테인리스
    정격 부하에서의 처짐량0.05mm0.06mm0.04mm0.05mm0.06mm
    고유 진동수5kHz7kHz10kHz10kHz13kHz13kHz
    무게350g410g630g



    배선도






    External dimension


    설치시 주의사항

    (1) 인장하중의 경우 로드가 풀리지 않도록 나사 잠금장치, 너트 등으로 잠그십시오.
    취부 나사의 조임량은 취부 나사 피치의 3배 이상, 나사 깊이 이하로 각 용량별로 조정하여 주십시오.
    권장 조임 토크(0.5T 시리즈).....M4: 0.76N·m, M5: 1.5N·m, M8: 6.2N·m
    (2) 베이스 플레이트는 강성이 충분한 강재 이어야 한다. 또한 평탄도는 0.01mm 이하, 표면 거칠기는 Ra1.6 이하이어야 합니다.
    (3) 부하 방향 이외의 부하가 가해지면 출력 신호가 제대로 출력 되지 않거나 파손의 우려가 있습니다. 편심 및 모멘트 하중이 걸리지 않도록 조치하십시오.
