Minebea NMB CMM1, CMM1R CMM1J MINIATURE Loadcell > 로드셀

Minebea NMB CMM1, CMM1R CMM1J MINIATURE Loadcell 요약정보 및 구매

50kg~2T / 0.15% / Robot cable option

추천하기
판매가격 전화문의
제조사 Minebea
원산지 jAPAN
브랜드 NMB
모델 CMM1-50K CMM1R-50K CMM1J-50K CMM1-100K CMM1R-100K CMM1J-100K CMM1-200K CMM1R-200K CMM1J-200K CMM1-500K CMM1R-500K CMM1J-500K CMM1-1T CMM1R-1T CMM1J-1T CMM1-2T CMM1R-2T CMM1J-2T

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명

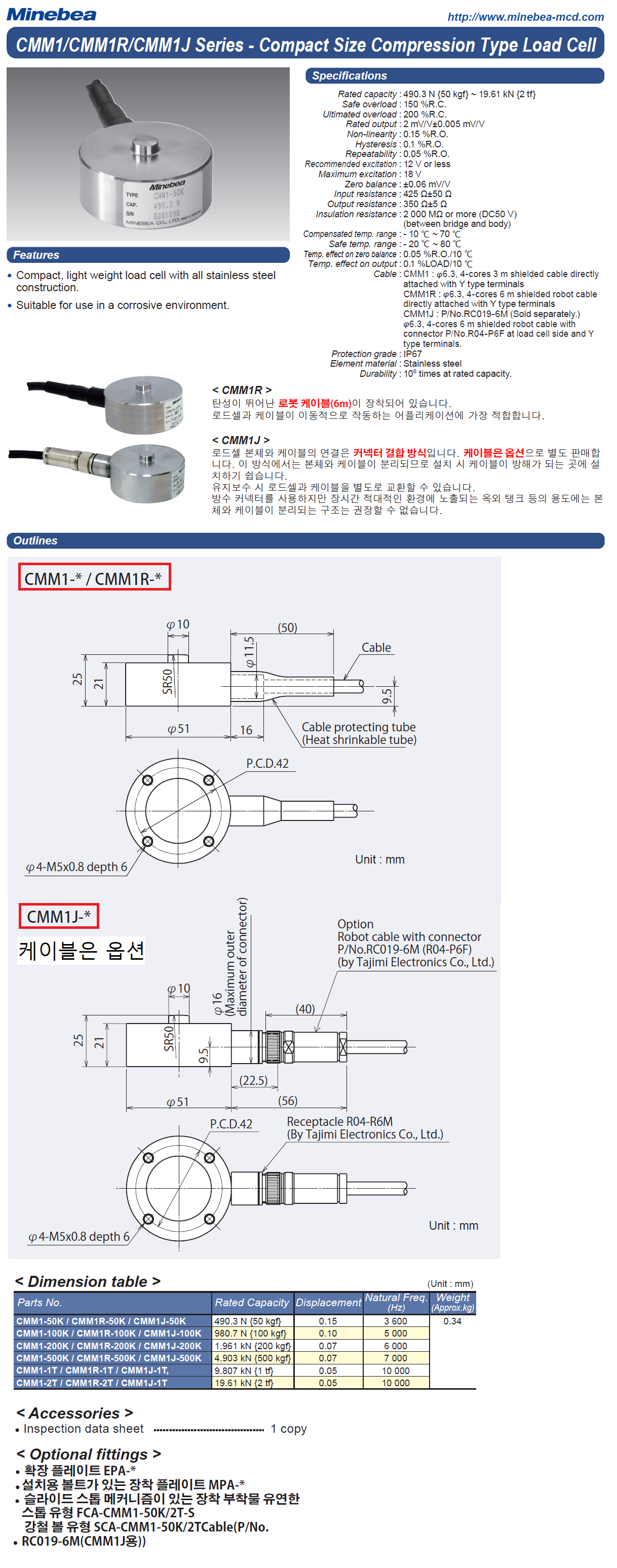

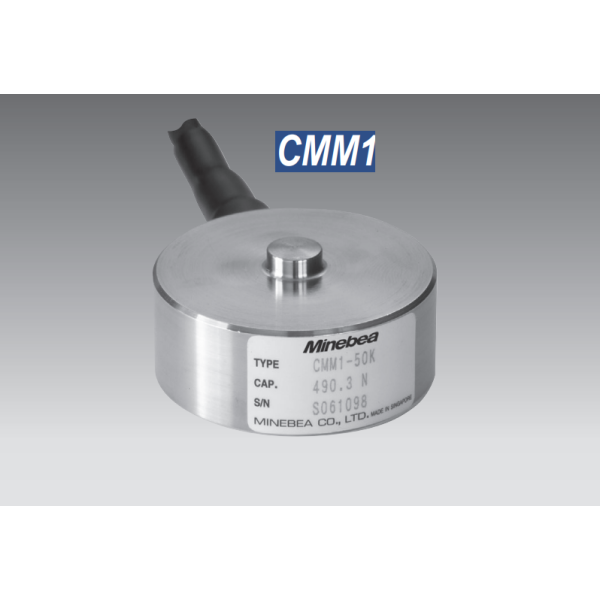

    Minebea NMB CMM1, CMM1R CMM1J MINIATURE Loadcell



    특징

    컴팩트한 사이즈, 가벼운 무게, 모든 스테인리스 스틸 구조

    부식성 환경에서 사용하기에 적합

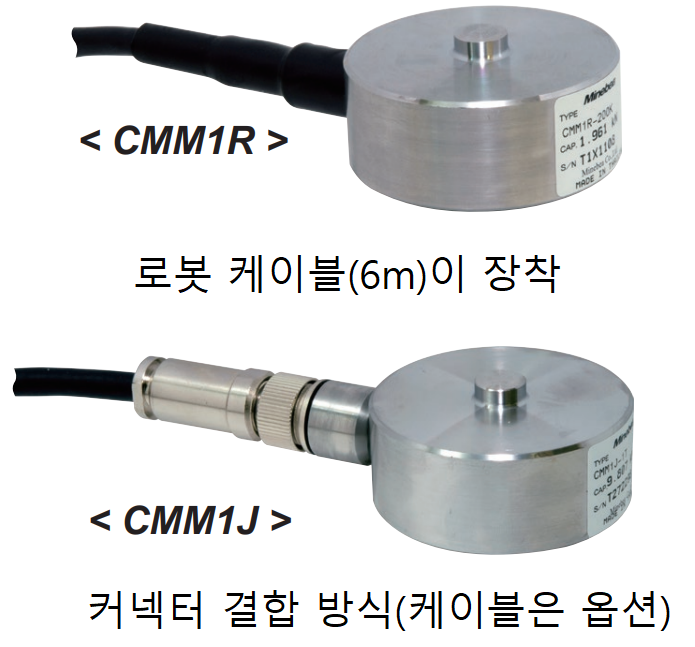

    CMM1R : 로봇 케이블 장착(6m)

    CMM1J : 케이블 커넥터 타입(RC019-6M)은 별도 옵션으로 판매됩니다.


    자원
    CAD 파일CMM1-* (33KB)
    사양서CMM1: 번호 KT52998-2-C (141KB)
    사양서CMM1R-50K ~ 2T: No.KT53158-2-B (140KB)
    사양서CMM1J-50K ~ 2T: No.KT53188-2-B (167KB)
    사용 설명서(PDF)번호 KT60244-1-H (68KB)


    정격 용량
    490.3N {50kgf}~19.61kN {2tf}
    안전한 과부하
    150% RC
    궁극적인 과부하
    200% RC
    정격 출력
    2mV/V±0.005mV/V
    비선형성
    0.15% 로이소시아네이트
    히스테리시스
    0.1% 로이소시아네이트
    반복성
    0.05% 로이소시아네이트
    추천인가전압
    12V 이하
    최대인가전압
    18V(18V)
    Zero balance
    ±0.06밀리볼트/볼트
    입력 저항
    425Ω±50Ω
    출력 저항
    350Ω±5Ω
    절연 저항
    2,000MΩ 이상(DC50V) (브리지와 본체 간)
    보상온도범위
    -10℃ ~ 70℃
    사용온도범위
    -20℃ ~ 80℃
    영점온도영향
    0.05% RO/10℃
    출력온도영향
    0.1% 부하/10℃
    케이블
    φ6.3, 4-코어 차폐 3m 케이블 직접 부착.
    Y-크림프 타입 단자 러그가 케이블 끝에 부착됨.
    CMM1R-50K~2T: 6m 로봇 케이블 장착.
    보호 등급
    IP67 또는 동등
    Material of element
    스테인리스 스틸
    내구성
    정격 부하를 적용하여 1,000,000회.


    부품 번호 목록


    Parts No.
    Rated capacity
    Natural frequency
    Rated displacement
    Weight
    (Approx.)
    CMM1(R/J)-50K
    490.3 N {50 kgf}
    3,600 Hz
    0.15 mm
    0.34 kg
    CMM1(R/J)-100K
    980.7 N {100 kgf}
    5,000 Hz
    0.10 mm
    0.34 kg
    CMM1(R/J)-200K
    1.961 kN {200 kgf}
    6,000 Hz
    0.07 mm
    0.34 kg
    CMM1(R/J)-500K
    4.903 kN {500 kgf}
    7,000 Hz
    0.07 mm
    0.34 kg
    CMM1(R/J)-1T
    9.807 kN {1 tf}
    10,000 Hz
    0.05 mm
    0.34 kg
    CMM1(R/J)-2T
    19.61 kN {2 tf}
    10,000 Hz
    0.05 mm
    0.34 kg

    확장 플레이트 EPA-*

    설치용 볼트가 있는 장착 플레이트 MPA-*

    슬라이드 스톱 메커니즘이 있는 장착 부착물 유연한 스톱 유형 FCA-CMM1-50K/2T-S

    강철 볼 유형 SCA-CMM1-50K/2TCable(P/No. RC019-6M(CMM1J용))
