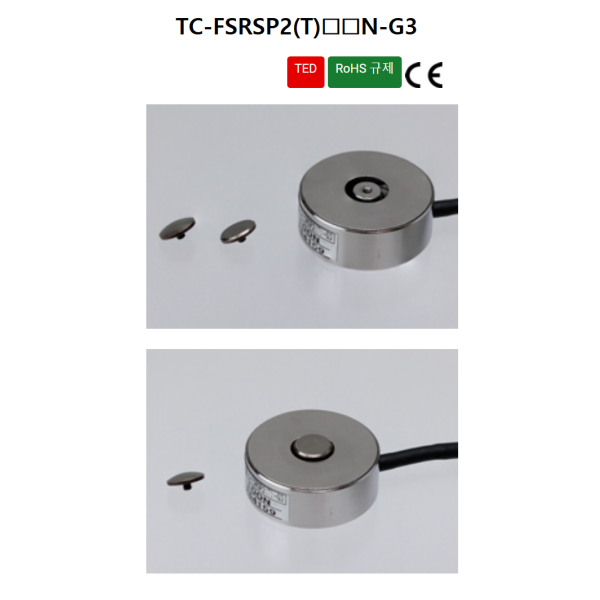

TEAC TC-FSRSP2(T)100N-G3 소형로드셀
하중버튼(평면/곡선)을 교체하여 물체에 이상적인 하중을 가할 수 있습니다.
로드 버튼 대신에 준비한 어댑터를 장착하여 탭 구멍(M2 깊이 2mm)을 이용하여 로드를 배치할 수도 있습니다.
※부하방향이 제한되어 있으므로 사용설명서를 읽어보시고 설치하실 어댑터에 대해서는 당사로 문의하시기 바랍니다.
일본산
| 단위 | 정격 용량 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| N | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10 | 20 | 50 | 100 | 200 | 500 | |
| kN | 1 | 2 | 3 | 5 | 10 | 20 | 30 | 50 | 100 | 200 | 300 | 500 | 1000 |
| 정격 용량 | 고유 진동수 | 질량 (약) |
|---|---|---|
| 100N | ||
| 6.7kHz | 37g |
| 형식 | TC-FSRSP2(T)100N-G3 |
|---|---|
| 허용 과부하 | 120 % RC |
| 정격 출력 | 1mV / V ± 50 % |
| 선형성 | 1 % RO |
| 히스테리시스 | 1 % RO |
| 반복성 | 0.5 % RO |
| 제로 Balance | ± 30 % RO |
| 허용인가 전압 | 5V |
| 입력 단자 간 저항 | 350Ω±20Ω |
| 출력 단자 간 저항 | 350Ω±20Ω |
| 절연 저항 | 1000MΩ 이상 (50VDC) |
| 보상 온도 범위 | 5 ℃ ~ 40 ℃ (결로가 없을 것) |
| 허용 온도 범위 | 0 ℃ ~ 50 ℃ (결로가 없을 것) |
| 영점 온도 영향 | 2 % RO / 10 ℃ |
| 출력의 온도 영향 | 1 % RC / 10 ℃ |
| 케이블 | φ3mm 6심 실드 로봇 케이블, 3m 직결 끝단 낱가닥 |

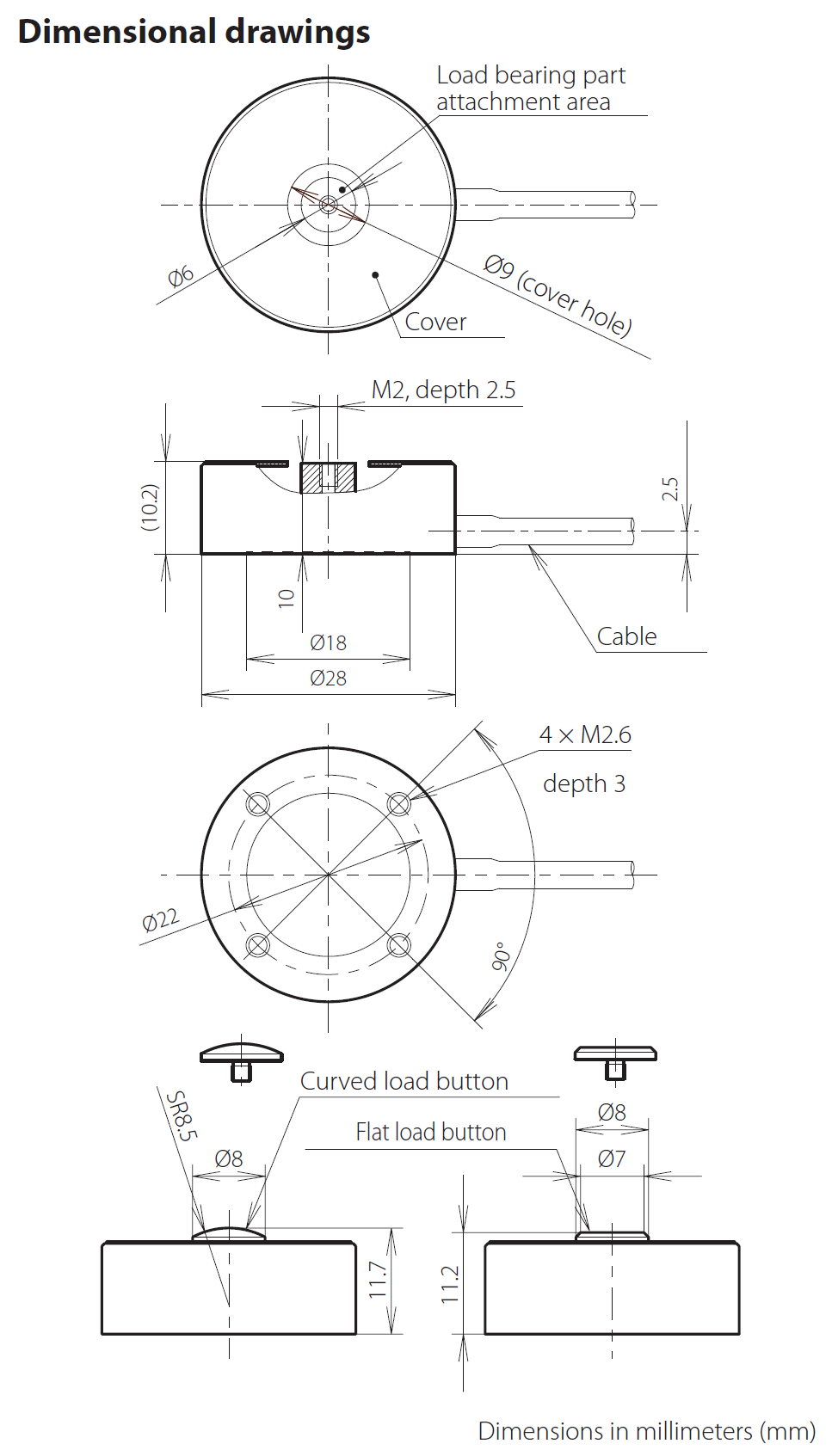

| 고정 방법 | 바닥의 4-M2.6 탭을 나사로 고정 |
| 본체 재질 | 스테인레스 |
| 환경 대응 | RoHS (10 물질) |
| TEDS | 본체 내장 |
| 부속물 | 로드 버튼 2 개 포함 (구면 1 개, 평면 1 개) |
oo 이 기기에는 TEDS 기능이 내장되어 있습니다.

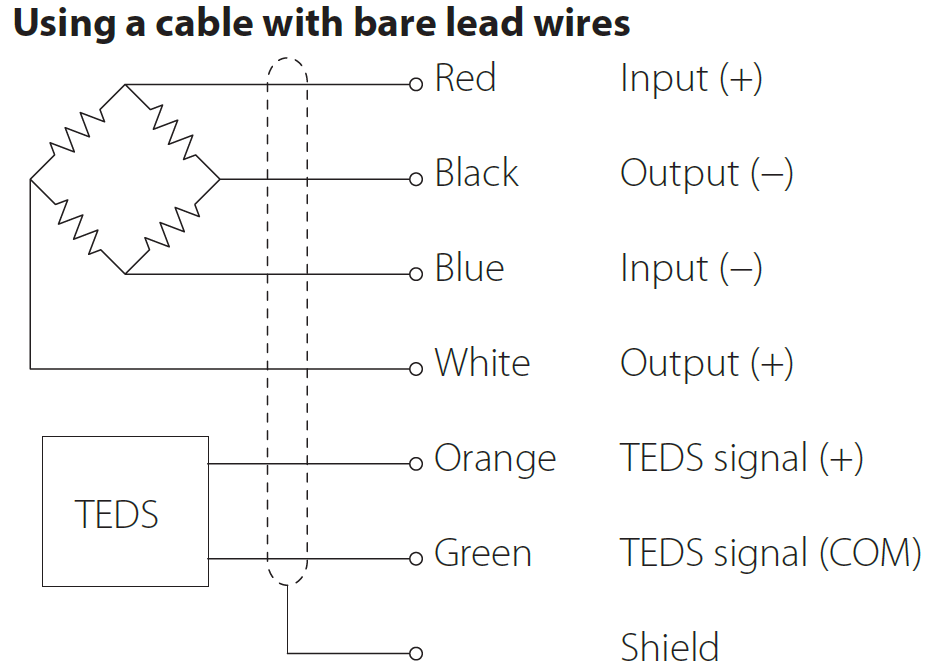

oo 케이블의 주황색 및 녹색 코어와 커넥터의 F 및 G 핀은 TEDS용으로 배선되어 있습니다.
oo 이 장치는 원격 감지를 지원하지 않습니다. 센서를 해당 장치에 연결하는 방법은 원격 감지를 지원하는 표시기 및 스트레인 앰프의 사용 설명서를 참조하세요.
oo 본 제품의 본체에는 실드가 연결되어 있지 않습니다. 따라서 외부 노이즈나 기타 문제로 인해 접지가 필요한 경우, 예를 들어 본 기기의 본체 이외의 부분에 실드를 접지하도록 배치하십시오.
oo 인디케이터에 연결했을 때 외부 노이즈나 기타 요인으로 인해 출력 값이 안정되지 않고 읽기 어려운 경우 인디케이터의 필터링 기능을 사용하십시오.
oo 본 기기에 케이블이 직접 연결되어 있으므로 길이를 늘리려면 전용 케이블을 사용하세요. (문의해 주시기 바랍니다.)
oo 절연 저항 테스트를 수행할 때 빨간색, 검정색, 파란색 및 흰색 코어로 제한하십시오. TEDS 코어(주황색 및 녹색)에는 적용하지 마십시오.
