TC-NSR (T) ☐☐KN-G3

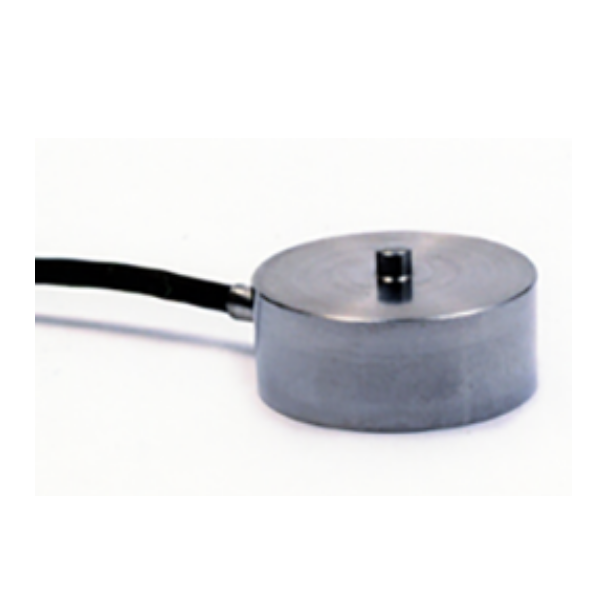

소형, 경량 로드셀에 2 개소의 탭 구멍으로 고정하는 타입입니다.
주요 용도는 몇 개 사용하여 하중 분포 측정 造管 밀에서의 하중 측정, 다른 측정 위치 로드셀 중량 제한 등을받는 경우의 하중 측정 등이 있습니다.
이전 모델 TC-NSR : 기본 사양은 기존 제품 그대로 TEDS 기능의 추가와 친환경 (RoHS)을 준수했습니다.
※ 용량을 1k · 2kN 만하고 낮은 용량에 대해서는 TC-NSRSP (T) ☐☐N-G3 에 대응했습니다
특징 / 용도소형 · 설치 나사 구멍
| 단위 | 정격 용량 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| N | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10 | 20 | 50 | 100 | 200 | 500 | |
| kN | 1 | 2 | 3 | 5 | 10 | 20 | 30 | 50 | 100 | 200 | 300 | 500 | 1000 |
| 정격 용량 | 고유 진동수 | 질량 (약) |
|---|---|---|
| 1kN | 52.8kHz | 16.3g |
| 2kN | 55.5kHz | 16.7g |
| 형식 | TC-NSR (T) ☐☐KN-G3 |
|---|---|
| 허용 과부하 | 150 % RC |
| 정격 출력 | 약 0.75mV / V |
| 선형성 | 1.0 % RO |
| 히스테리시스 | 1.0 % RO |
| 반복성 | 1.0 % RO |
| 제로 균형 | ± 5 % RO |
| 허용인가 전압 | 7V |
| 입력 단자 간 저항 | 350Ω ± 20Ω |
| 출력 단자 간 저항 | 350Ω ± 20Ω |
| 절연 저항 | 1000MΩ 이상 (50VDC) |
| 보상 온도 범위 | TBA |
| 허용 온도 범위 | -20 ℃ ~ 70 ℃ |
| 영점 온도 영향 | 2 % RO / 10 ℃ |
| 출력의 온도 영향 | 1 % RC / 10 ℃ |
| 케이블 | Φ3, 6 심 실드 로봇 케이블, 3m 직결 끝단 낱가닥 |
| 고정 방법 | 나사 구멍 |

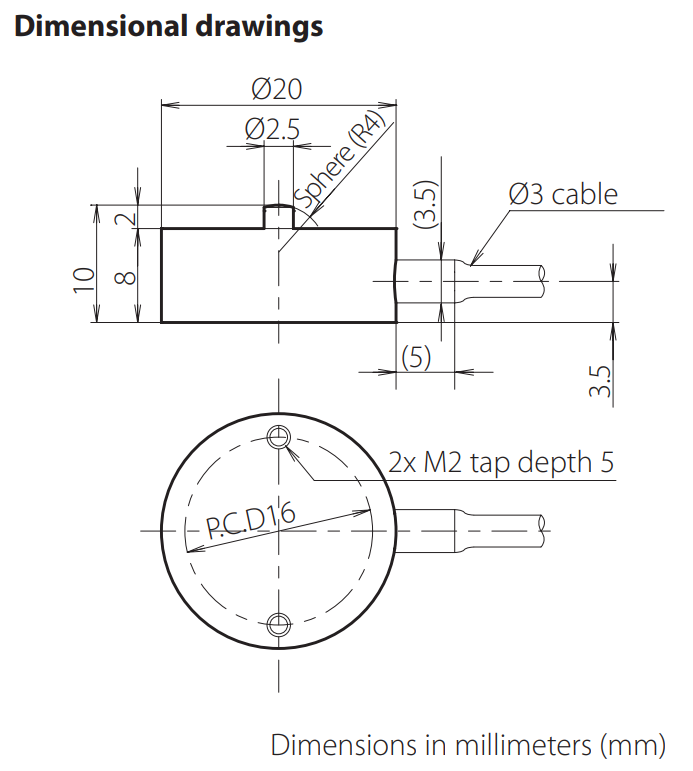

| 로드셀의 고정 | 하단의 2-M2 탭을 나사로 고정 |
| 본체 재질 | 스테인레스 |
| TEDS 대응 | 본체 내장 |
| 환경 대응 | RoHS (10 물질) |
